Bruksanvisning SV CelonLab
ENT
W7098046
87

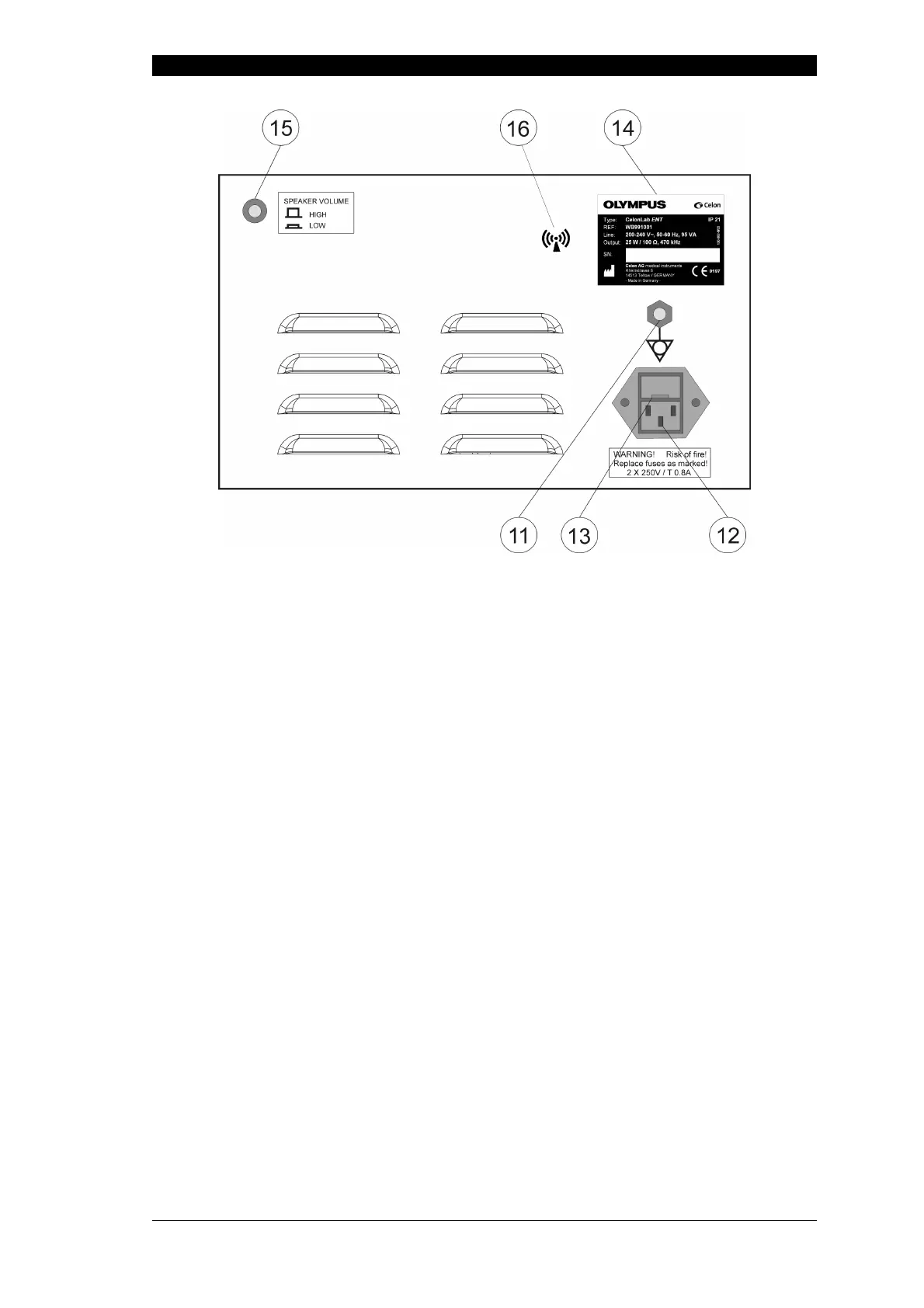

Bild 2.2: Baksidan av RFITT-effektstyranordningen CelonLab
ENT
1 Nätströmbrytare: Nätströmbrytaren tjänar till att koppla til och från
apparaten. När effektstyranordningen är tillslagen signaleras detta genom
att den gröna lampan nätströmbrytaren tänds. Av säkerhetsorsaker kan
apparaten användas först ungefär 10 sekunder efter tillslag. Efter tillslag
ligger effektinställningen alltid på minimivärdet 1.
2 Anslutningsuttag för RFITT-koaguleringselektroder: Samtliga
kompatibla bipolära koaguleringselektroder kan anslutas till detta uttag.
3 Anslutningsuttag för fotpedalen: Till detta uttag kan fotpedalen
CelonFoot
Switch
anslutas. När fotpedalen trycks aktiveras
effektöverföringen. Generatorn kan inte startas utan att fotpedalen är
ansluten.
4 Signallampan “Effektutmatning“: Om styrapparaten aktiveras genom
att trycka fotpedalen och om effekten kan matas ut vid utgången
signaleras detta genom att den blå lampan tänds.
5 Signallampa “För lågt motstånd“: Om den röda lampan tänds
signaleras i kombination med en akustisk signal (avbruten ton) att
motståndet understiger 30 ohm . Möjlig orsak: Kortslutning i elektrod eller i
kabel. Av säkerhetsskäl kopplas effektöverföringen automatiskt från.
6 Effektindikering: Denna tvåpositioners LED-indikering anger den valda
effektinställningen (värden mellan 1 och 25). Det indikerade värdet behöver
inte motsvara den avgivna effekten i watt, beroende effekten i
förhållande till vävnadsmotståndet.
7 Knapp för ökning av effektinställningen: Genom att trycka denna
knapp ökas effekten med 1 steg.
8 Knapp för minskning av effektinställningen: Genom att trycka
denna knapp minskas effekten med 1 steg.
