OMC R99P - Page 4

Pag. 4
2.1 MATERIALI 2.1 MATERIALS
OUTPUT
SUPPLY
OUTPUT
SEGNALE DI COMANDO 3 ÷ 15 PSI
3 ÷ 15 PSI INPUT SIGNAL
ALIMENTAZIONE 4 BAR
2.2 PORTATA ARIA 2.2 AIR DELIVERY
regolabile da 1 a 16 Nm³/h 4 BAR SUPPLY adjustable from 1 to 16 Nm³/h
Prova effettuata con tubo 6 x 8 mm Test effected with pipe 6 x 8 mm
ALIMENTAZIONE 6 BAR regolabile da 1 a 22 Nm³/h 6 BAR SUPPLY adjustable from 1 to 22 Nm³/h
ALIMENTAZIONE 8 BAR regolabile da 1 a 28 Nm³/h 8 BAR SUPPLY adjustable from 1 to 28 Nm³/h
ALIMENTAZIONE 10 BAR regolabile da 1 a 34 Nm³/h 10 BAR SUPPLY adjustable from 1 to 34 Nm³/h
ALIMENTAZIONE 4 BAR
2.3 CONSUMO D'ARIA 2.3 AIR CONSUMPTION
max 0,4 Nm³/h 4 BAR SUPPLY max 0,4 Nm³/h
Prova effettuata con tubo 6 x 8 mm Test effected with pipe 6 x 8 mm
ALIMENTAZIONE 6 BAR max 0,8 Nm³/h 6 BAR SUPPLY max 0,8 Nm³/h
ALIMENTAZIONE 8 BAR max 1,0 Nm³/h 8 BAR SUPPLY max 1,0 Nm³/h
ALIMENTAZIONE 10 BAR max 1,5 Nm³/h 10 BAR SUPPLY max 1,5 Nm³/h

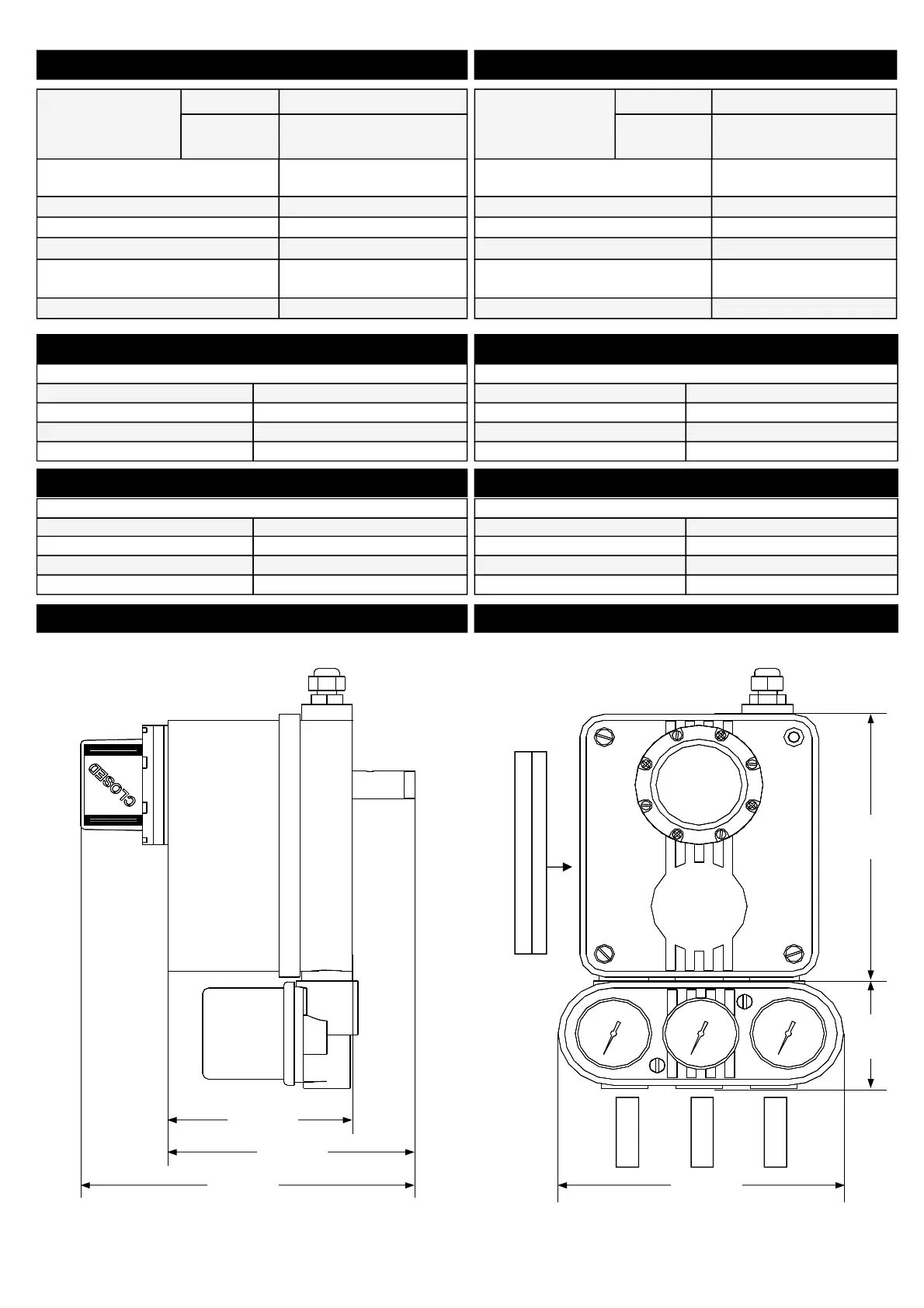

2.4 DIMENSIONI DI INGOMBRO 2.4 DIMENSIONS
Fig. 2.4
156
117
88
134
134 135
Policarbonato
RP01 / RE01
Polycarbonate
R99P / R99E
COPERCHIO COVER
In alluminio pressofuso
verniciatura antiacido
PVP11BE.1
Die cast aluminium with
anti corrosive paint
PVP11BE.1
CORPO
INDICATORE DI POSIZIONE
BODY
POSITION INDICATOR
In alluminio pressofuso
verniciatura antiacido
Policarbonato
Die cast aluminium with anti
corrosive paint
Polycarbonate
LEVE LEVERSLega di zinco (ZAMA) Zamak
CAMMA CAMAcciaio INOX Stainless Steel
CASSETTO DISTRIBUTORE SLIDE VALVE
Cassetto: Lega di Bronzo
Perno: Acciaio INOX
Box: Copper Alloy
Pivot: Stainless Steel
MEMBRANA RICEVITORE RECEIVER DIAPHRAGMGomma nitrilica Nitrile Rubber
