4.6 PROFONDITA’ DI PASSATA
La macchina può eseguire smussi da un minimo di 5 x 45° ad un
massimo di 38 x 45° (in più passate).
4.8
Non eseguire smussi superiori ai 5÷6mm per la prima passata, e
4÷5mm per tutte le altre.
PER OGNI INFORMAZIONE RIGUARDANTE LE VELOCITA’ E LA
PROFONDITA’ DI PASSATA CONSULTARE L’ALLEGATO.
4.6 CUT DEPTH
The machine can effect chamfer from a min. of 5 x 45° to a max of 38
x 45° (in more steps).
Do not chamfer over 5:6mm for the first step, and 4:5mm for all the
following steps.
FOR EACH FURTHER INFORMATION CONCERNING THE SPEED AND
DEPTH CUT PLEASE CONSULT THE ATTACHMENT.

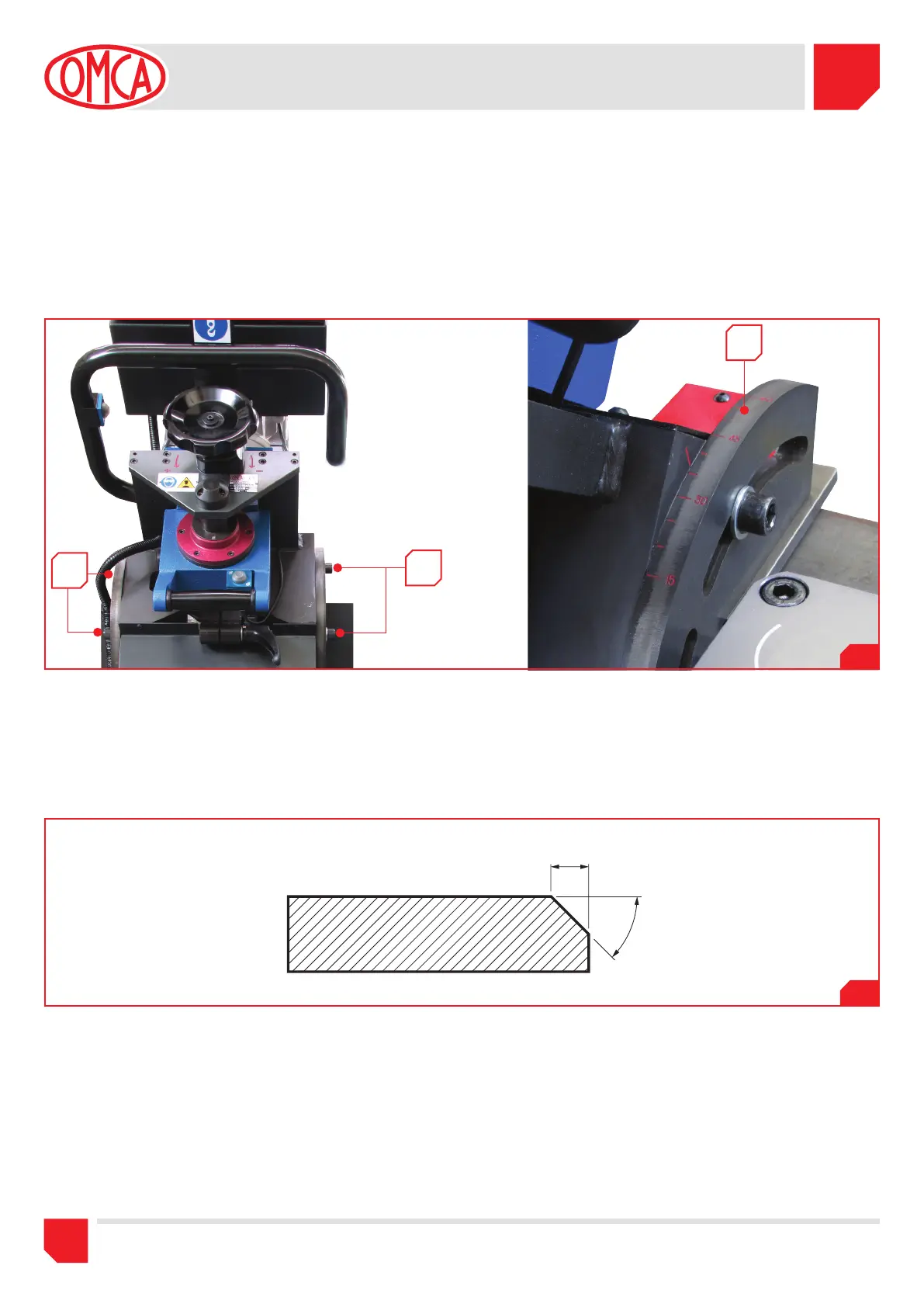

4.5 VARIAZIONE DELL’ANGOLO
La macchina può eseguire smussi da 15° a 80°.
Per variare l’angolo dello smusso si devono allentare le 4 viti (2 per
parte) (Fig.4.7 pos.A) ai fianchi della macchina in corrispondenza
del nonio graduato (Fig.4.7 pos.B) abilitanto la possibilità di variare
l’angolo di smusso. Al termine della regolazione fissare accuratamente
le viti.
4.5 ANGLE ADJUSTMENT
The machine can do chamfers from 15° to 80°.
To vary the chamfer angle, loosen the 4 screws (2 for each side)
(Pic.4.7 pos.A) on the sides of the on the graduate nonius (Pic.4.7
pos.B) allow the possibility of chamfer angle variation. At the end of
the regulation fix carefully the screws.
4.7
A
A
B
38
45°
