OMCA SMF - Page 27

5
MANUTENZIONE
E REGOLAZIONI
MAINTENANCE
AND ADJUSTMENT
27
OMCA S.r.l - Via Curiel, 6 - 42025 - Cavriago (RE) - ITALY
Phone: +39 0522 943502 / +39 0522 943503 - Website: www.omcasrl.it - E-mail: info@omcasrl.it
5.2
5.3
A

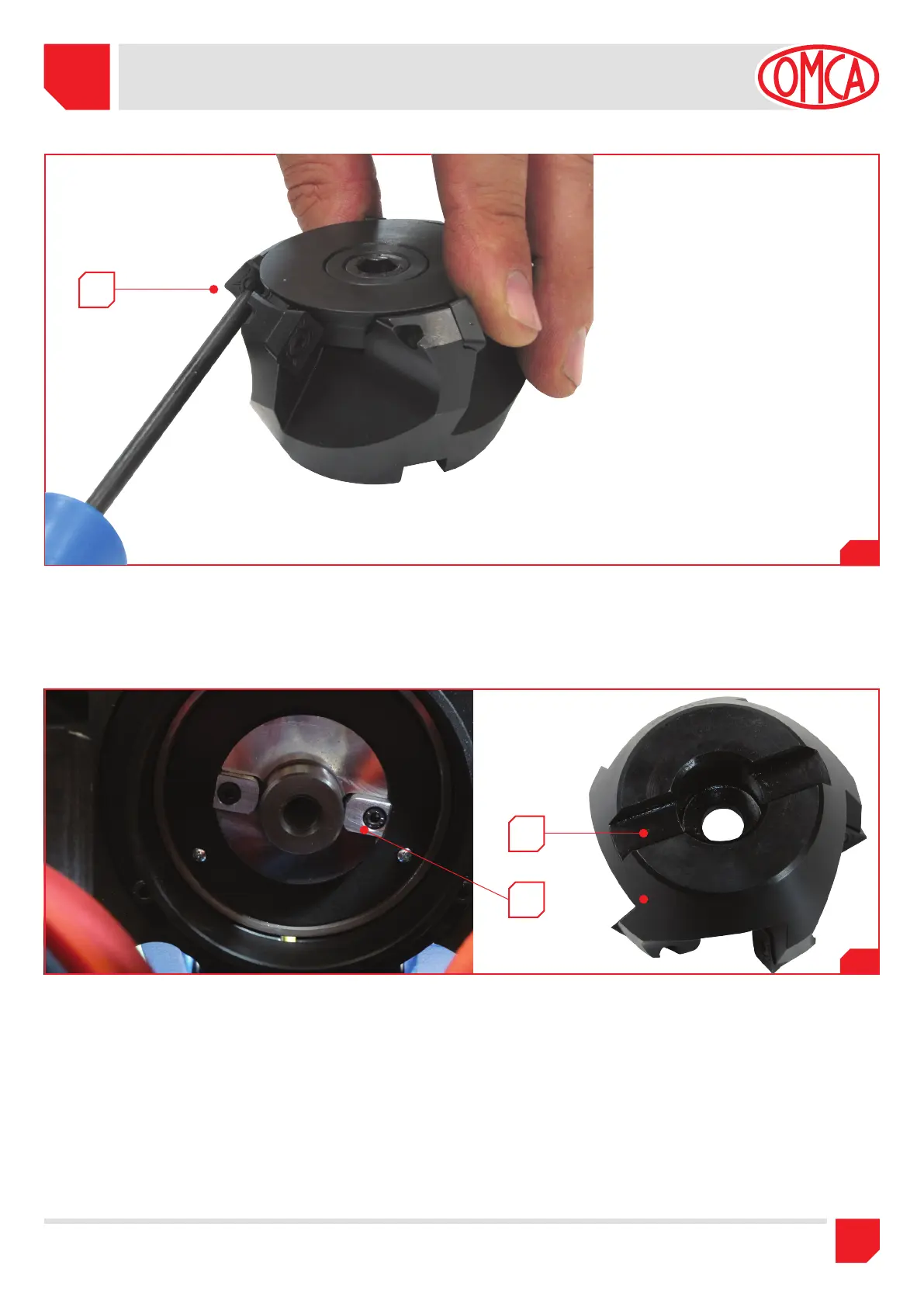

5) Inserire la fresa nell’apposita sede, assicurandosi che i 2 perni
posti sul mandrino (Fig.5.3 pos.A) si inseriscono nell’apposita
scanalatura della fresa (Fig.5.3 pos.B).
6) Fissare la fresa al mandrino tramite l’apposita vite, per completare
il serraggio, premere il pulsante (Fig.5.1 pos.A) che blocca la
rotazione del mandrino e nel mentre stringere la vite (Fig.5.1
pos.B).
B
5) Insert cutter into its seat, assuring that the 2 pins on the spindle
(Pic.5.3 pos.A) fit into the groove on the cutter (Pic.5.3 pos.B).
6)
Fix the cutter to the spindle through the screw to complete the
tightening, push the button (Pic.5.1 pos.A) that locks the spindle
rotation and in the meantime tighten the screw (Pic.5.1 pos.B).
