41. Betriebs- und Instandhaltungsanleitung B01.26 - B02.40 - B02.10
San Maurizio C.se - 01/09/2021 www.omcr.it
Die Tragwangen B01.26.14000A-01 und B01.26.14000B-01 müssen auf Stahlplatten mit
Passfedern C14.21.284080 montiert werden (Mindestqualität S355). Es wird die Verwendung
von Sperren empfohlen, um eine nicht korrekte Einbringung der Tragbolzen zu verhindern
(siehe Fig.2).
WARNUNG
Die Tragwangen B01.26.08000A-02 und B01.2608000B-02 müssen auf Stahlplatten montiert
werden (Mindestqualität S355). Es wird die Verwendung von Sperren empfohlen, um eine
nicht korrekte Einbringung der Tragbolzen zu verhindern (siehe Fig.3).
WARNUNG

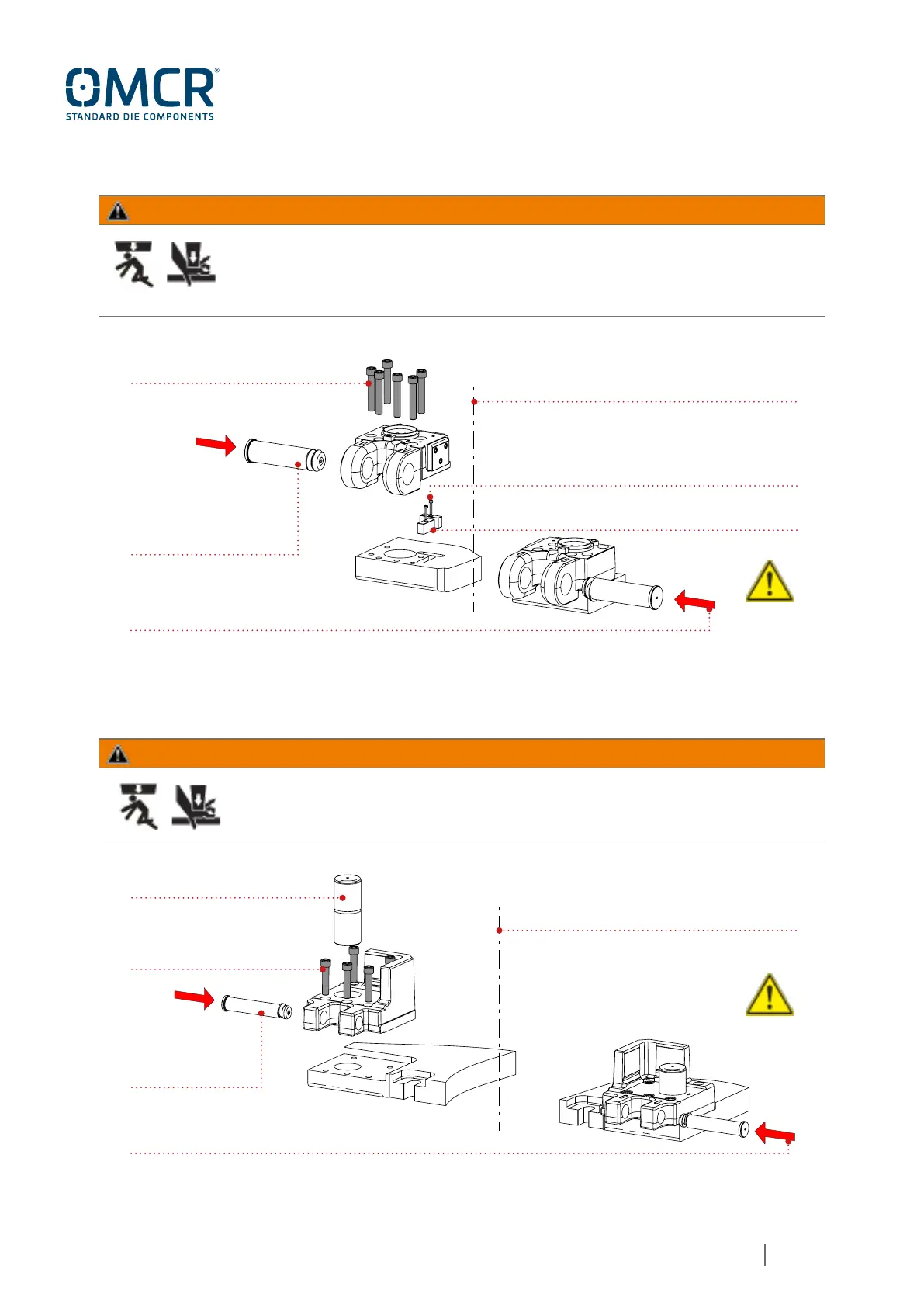

Fig.2
SCHRAUBEN DIN 912 CL.12.9
3.4.2 - MONTAGE B01.26.14000A-01 UND B01.26.14000B-01
3.4.3 - MONTAGE B01.26.08000A-02 UND B01.26.08000B-02
WERKZEUGACHSE
EINBRING-RICHTUNG TRAGBOLZEN
TRAGBOLZEN
B02.40.80
Fig.3
SCHRAUBEN DIN 912 CL.12.9
E45.10.100250
WERKZEUGACHSE
EINBRING-RICHTUNG TRAGBOLZEN
TRAGBOLZEN
B02.10.50
SCHRAUBEN DIN 912 CL.8.8
PASSFEDER C14.21.284080
