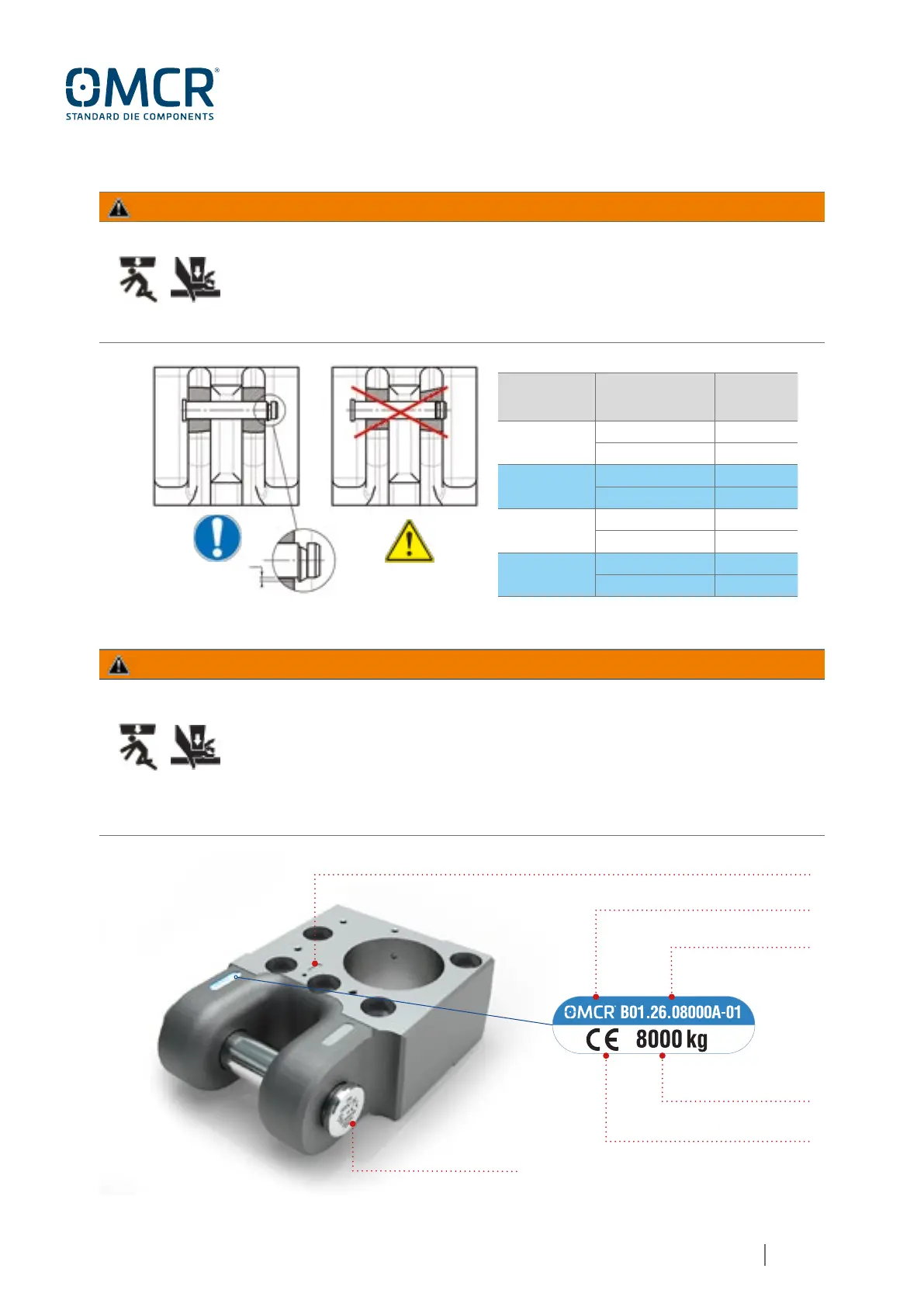

OMCR B01.26 - Page 43

43. Betriebs- und Instandhaltungsanleitung B01.26 - B02.40 - B02.10
San Maurizio C.se - 01/09/2021 www.omcr.it
Vor jedem Heben / Bewegen / Wenden des Werkzeugs prüfen, dass der Tragbolzen korrekt
montiert ist. Der Tragbolzen muss UNBEDINGT mit dem Sicherheitsring in Richtung
der Werkzeugachse gerichtet montiert sein: Nach dem Einbringen muss sichergestellt
werden, dass der Sicherheitsring ggü. dem Loch außermittig sitzt und der Tragbolzen nicht
herausrutschen kann. Prüfen, ob sich der Sicherheitsring bewegt und die Außermittigkeit
“E” gegenüber dem Tragbolzen prüfen (siehe Fig.5).
WARNUNG
3.5 MONTAGEANLEITUNG FÜR BOLZEN
Fig.5
E
OMCR ART.
NR.
BESTEHT AUS
BOLZEN
ART. NR.
B01.26.08000A
B01.26.08000A-01 B02.10.50
B01.26.08000A-02 B02.10.50
B01.26.08000B
B01.26.08000B-01 B02.10.50
B01.26.08000B-02 B02.10.50
B01.26.14000A
B01.26.14000A-01 B02.40.80
B01.26.08000A-02 B02.10.50
B01.26.14000B
B01.26.14000B-01 B02.40.80
B01.26.08000B-02 B02.10.50
Vor jedem Heben / Bewegen / Wenden prüfen, dass die Tragkraft der Tragwangen gemäß
dem Werkzeuggewicht ist. Die maximale Tragkraft, das Produktionslos, das Herstellerlogo,
das CE-Zeichen, die Art.-Nr. und das Material sind unauslöschlich auf Tragbolzen und
Tragwange markiert (siehe Fig.6).
ANMERKUNG: es besteht keine Verbindung zwischen den Produktionslosen der Tragwangen
und der Tragbolzen.
WARNUNG
3.6.1 MARKIERUNG DER TRAGWANGEN “B01.26......-01”
Fig.6
MAXIMALE TRAGKRAFT
HERSTELLER
CE-KENNZEICHNUNG
ARTIKELNUMMER
TRAGBOLZEN MARKIERUNG
PRODUKTIONSLOS
