5
1.9 Emplacement
Cet onduleur doit être installé dans un environnement contrôlé. Assurez-vous que la circulation de l’air se fait
librement, et qu’aucun obstacle ne vient obstruer entièrement ou partiellement les sorties d’air de l’appareil à moins
d’exposer l’onduleur à des risques de grave surchauffe.
Avant de recharger les batteries de l’onduleur, il est important de choisir un bon emplacement en respectant les
conditions suivantes :
! Près d’une prise de terre.
! Propre et sans poussière.
! Sur une surface stable et plane.
! Dans un endroit aéré, loin de toute source de chaleur.
Les façades avant et arrière de l’appareil doivent être facilement accessibles à la vue des utilisateurs et à toute
manipulation.
1.10 Connexion de l’onduleur à un bloc batteries
ATTENTION- Le branchement d’un bloc batteries doit être réalisé par un personnel qualifié et en respectant
les procédures requises. Interdire l’accès aux batteries à toute personne non autorisée.
Relier l’onduleur au bloc batteries par le câble de connexion batteries.
ATTENTION
! Avant de relier l’onduleur au bloc batteries, vérifier le sens de connexion du câble de liaison !
! Une fois relié aux batteries, le connecteur libre du câble de liaison peut provoquer un choc électrique.
Pour réduire les risques de choc électrique, ne touchez pas aux connecteurs du bloc batteries.
! Quand l’onduleur n’est pas relié à un bloc batteries, condamnez le connecteur batteries en revissant la
plaquette métallique de sécurité.
1.11 Branchement de l’onduleur
L’onduleur doit être installé et mis en route en conformité avec les réglementations électriques locales.
Assurez-vous que le voltage et la fréquence d’entrée ainsi que la charge cumulée des appareils à protéger n’excèdent
pas les capacités de l’onduleur.
Après avoir choisi un emplacement convenable pour votre onduleur, veuillez suivre les instructions de mise en route
suivantes :
1. Assurez-vous que le bouton de mise en route est en position ARRÊT.
2. A l’aide du cordon d’alimentation, reliez l’onduleur à une prise du secteur. (La première LED de la
rangée de LEDS vertes s’allume, la batterie de l’onduleur est en charge).
3. Otez la plaque de sécurité de devant le bouton Marche/arrêt.
4. Allumez l’onduleur, il passera du mode bypass en mode normal après 20 secondes (Le panneau des
LEDS s’allume comme indiqué dans la figure 2.1).
Il est conseillé de recharger la batterie pendant 10 heures avant de connecter des appareils à protéger.
ATTENTION- Afin d’éviter tout incident de panne sur les appareils connectés, assurez-vous que l’ampérage
n’excède pas 50A.
6
2 Fonctionnement et maintenance
Ce chapitre traite des deux modes opérationnels de l’onduleur : mode principal (normal) et mode batterie. Il décrit
également les conditions nécessaires pour s’assurer de son bon fonctionnement et de son entretien.
2.1 Mode normal
Tant que le courant du secteur ne présente aucune anomalie de coupure, l’onduleur reste en mode normal : il
recharge ses batteries, son panneau des LEDS s’affiche comme indiqué dans la figure 2.1.
2.2 Mode batteries
Dès qu’une anomalie se produit, l’onduleur passe en mode batteries ; les batteries se déchargent pour délivrer le
courant nécessaire à l’alimentation des périphériques connectés. Le panneau des LEDS s’affiche comme indiqué dans
la figure 2.2.
Un bip intermittent se fait entendre (toutes les 4 secondes, puis toutes les 15 secondes au bout de 30 mn). Lorsque la
batterie arrive en fin d’autonomie, l’onduleur émet un bip par seconde.

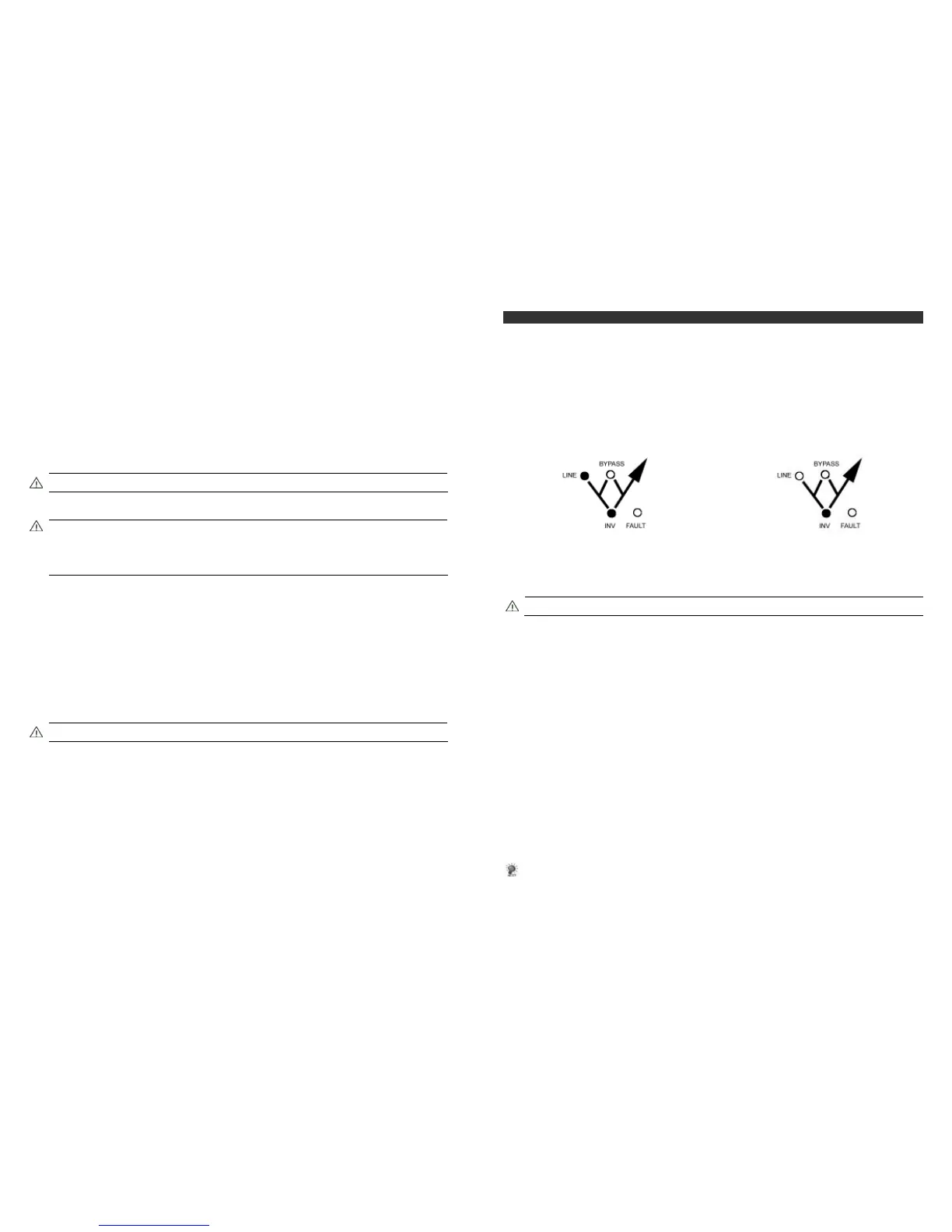

Fig2-1 Fig2-2
2.3 Connexion de l’onduleur avec les périphériques à protéger
Vérifier que la somme des puissances à protéger n’excède pas les capacités de l’onduleur.
Relier chaque périphérique à chaque prise ondulée, puis procéder à leur mise en route. L’onduleur est alors en
fonction et correctement installé.
ATTENTION – Pendant une coupure, ne branchez aucun nouvel appareil à protéger alors que l’onduleur est
en mode batteries. Le surcroît de puissance demandé pourrait excéder les réserves des batteries.
2.4 Tests
Suivez les étapes suivantes pour vérifier le bon fonctionnement de votre onduleur.
1. Vérifier que la batterie est en pleine charge.
2. Débranchez l’onduleur de la prise secteur. Laissez votre ordinateur et votre onduleur en marche.
3. Vous devez constater:
• Que le panneau des LEDS s’affiche comme dans la figure 2.2.
• Que l’alarme émet un bip toutes les 4 secondes.
4. Si votre ordinateur continue de fonctionner normalement pendant environ 5 mn, c’est que votre onduleur
fonctionne normalement lui aussi.
Si vous constatez une surcharge avec seulement un ordinateur, un modem et un écran à protéger, contactez votre
responsable de maintenance.
Test d’autonomie
1. Connectez une charge normale à l’onduleur. Mettez-le en marche.
2. Débranchez le cordon d’alimentation. Une alarme doit se faire entendre toutes les 4 secondes.
L’indicateur de niveau (rangée de LEDS vertes) doit s’éteindre progressivement, LED par LED, de la droite
vers la gauche. Quand il ne reste plus qu’une seule de ces LEDS allumée, cela indique que votre batterie
n’a presque plus d’autonomie. L’alarme sonne toutes les secondes et l’onduleur continuera à fonctionner
pendant environ 2 minutes (suivant la charge) avant de s’éteindre de lui-même.
Il peut s’avérer utile de noter pour une charge donnée, le temps d’autonomie alloué par l’onduleur.
Notes:
1. Si la charge est très nettement inférieure à la puissance de l’onduleur, ce test peut prendre des heures.
2. L’autonomie varie suivant le type d’opérations effectuées par les périphériques à protéger. Par exemple,
l’utilisation d’un lecteur de CD réclame plus d’énergie que l’utilisation d’un programme sur le disque dur de
votre ordinateur.
