Omnitronic UHF Series - 3 Bedienelemente und Anschlüsse; UHF-301 Empfänger

4
•
DE
3
33

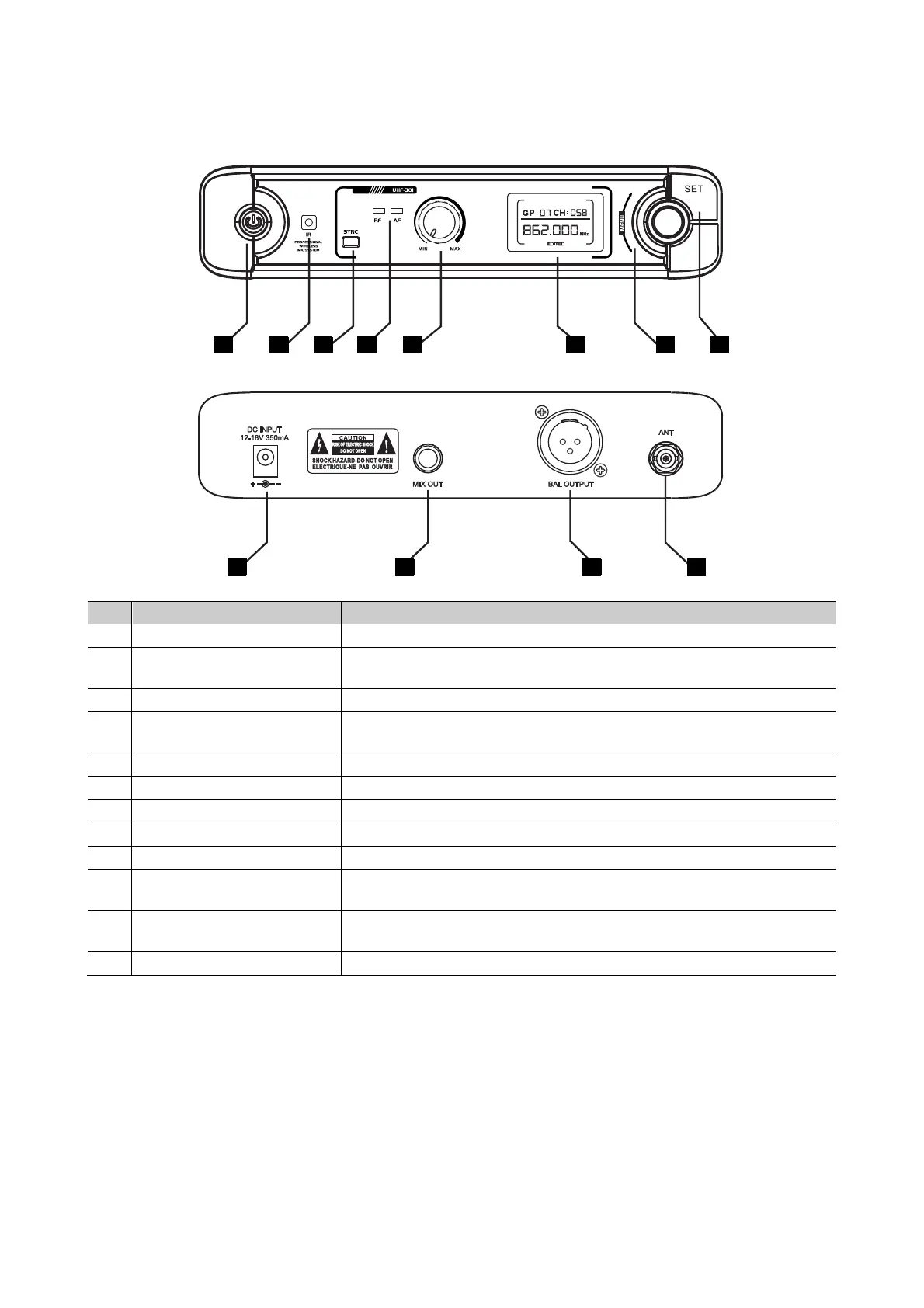

3 Bedienelemente und Anschlüsse
3.1 UHF-301 Empfänger
Nr. Element Funktion
1 Netzschalter Zum Ein-/Ausschalten des Geräts 2 Sekunden drücken.
2 Infrarot-Schnittstelle Zur Synchronisation von Empfänger und Funkmikrofon die Infrarot-
Schnittstellen in max. 20 cm Abstand zueinander halten.
3 Taste SYNC Zur Synchronisation mit dem Funkmikrofon.
4 Statusanzeigen RF: Zeigt eine bestehende Funkverbindung zum Mikrofon an.
AF: Zeigt den Empfang des Audiosignals vom Mikrofon an.
5 Lautstärkeregler Regelt das Ausgangssignal an den rückseitigen Ausgängen.
6 LCD-Anzeige Zeigt Gruppe, Kanal und Frequenz.
7 Druckregler Zum Einstellen des Übertragungskanals.
8 Taste SET Zum Aufrufen des Einstellungsmenüs.
9 Netzanschluss Stecken Sie hier die Anschlussleitung des beiliegenden Netzteils ein.
10 Signalausgang Unsymmetrische 6,3-mm-Klinkenbuchse zum Anschluss an einen
Mikrofon- oder Line-Eingang eines Mischpults oder Verstärkers.
11 Signalausgang Symmetrische XLR-Buchse zum Anschluss an einen
Mikrofoneingang eines Mischpults oder Verstärkers.
12 Antennenanschluss Zum Anschluss der beiliegenden Antenne.
1
2
3
4
5
6
7
8
9
10
11
12
