OMPHOBBY M1 EVO - Page 6

6

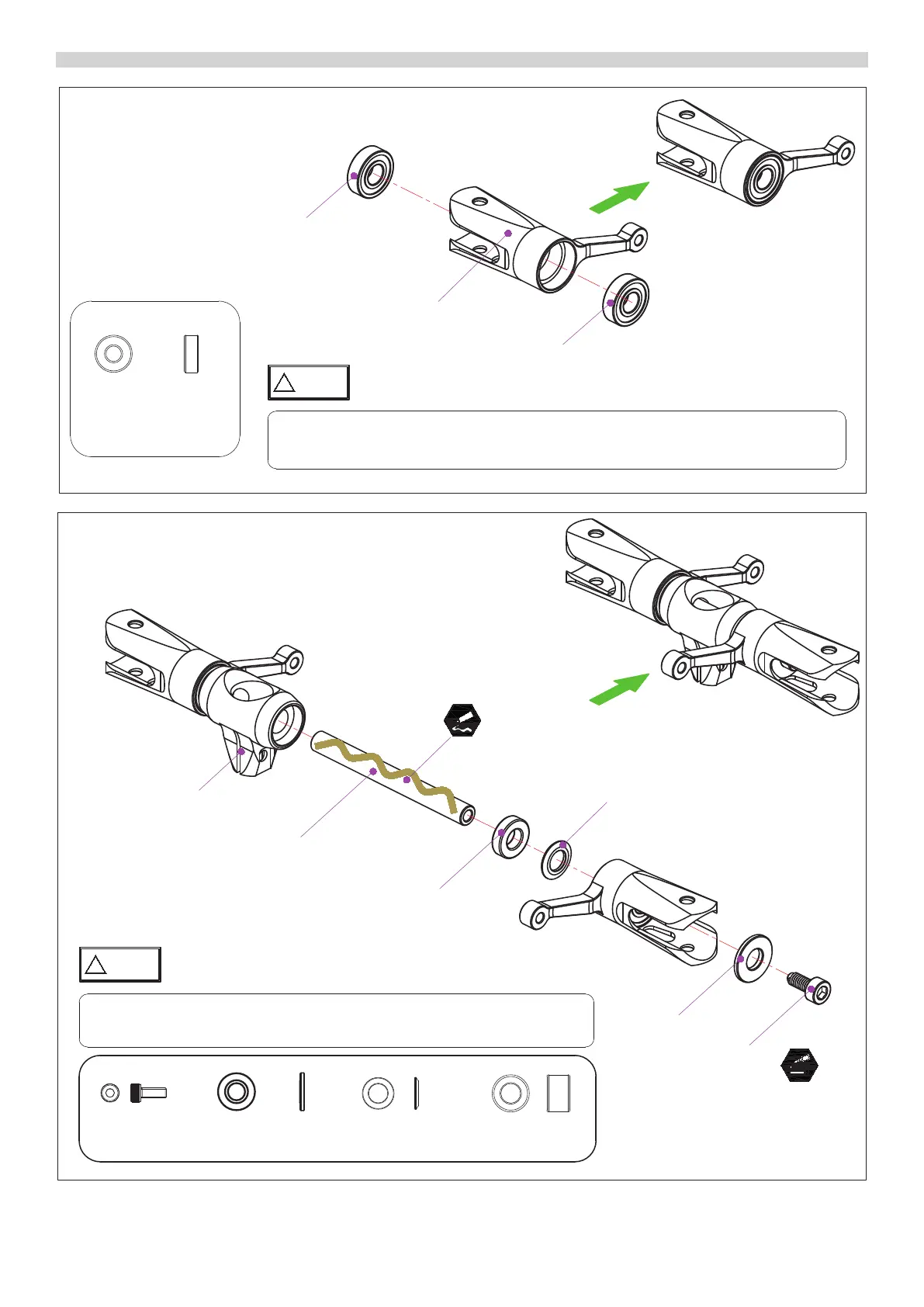

Step 1 / Krok 1 / Schritt 1
!
Bearing-682ZZ
Kul. ložisko 682ZZ
Kugellager 682ZZ
(Ø2.5xØ6x2.6mm) 4x
Main Rotor Blade Holder
Unašeč listů nosného rotoru
Hauptrotorblattträger
Washer
Podložka
Unterlagscheibe
(Ø2.6xØ5.9x0.8mm) 2x
Washer
Podložka
Unterlagscheibe
(Ø2.6xØ4.8x0.4mm) 2x
Bearing-682ZZ
Kul. ložisko 682ZZ
Kugellager 682ZZ
Ø2.5xØ6x2.6mm
Bearing-682ZZ
Kul. ložisko 682ZZ
Kugellager 682ZZ
Ø2.5xØ6x2.6mm
Metal main rotor housing
Náboj rotorové hlavy
Metall Hauptrotorgehäuse
Feathering shaft
Hřídel nosného rotoru
Hauptrotorwelle
Ø2.5x25.6mm
Grease
Damper rubber
Tlumící gumový kroužek
Dämpfungsgummi
Ø2.45xØ4.95x1.4mm
Washer
Podložka
Unterlagscheibe
Ø2.6xØ4.8x0.4mm
Washer
Podložka
Unterlagscheibe
Ø2.6xØ5.9x0.8mm-2
Socket screw
Imbusový šroub
Inbusschraube
M1.6x3mm
Damper rubber
Tlumící gumový kroužek
Dämpfungsgummi
Ø2.45xØ4.95x1.4mm
Socket screw
Imbusový šroub
Inbusschraube
(M1.6x3mm) 2x
!
For the original assembled product, please conrm whether the screws have been glued and will not loosen before each ight.
U továrně sestaveného modelu se před každým vzletem ujistěte, že všechny šrouby jsou dotažené a zajištěné, a nemohou se uvolnit.
Stellen Sie bei einem werkseitig montierten Modell sicher, dass alle Schrauben vor jedem Start festgezogen und gesichert sind
und sich nicht lösen können.
After the feathering shaft screw is locked, please note that the rotor holder can rotate smoothly!
Po dotažení upevňovacích šroubů unašečů se ujistěte, že se hřídel nosného rotoru může volně otáčet!
Nach Befestigung der Rotorwelle stellen Sie sicher, dass die Blatthalter frei drehen können!
CAUTION
POZOR
VORSICHT
CAUTION
POZOR
VORSICHT
