ANWEISUNGSHANDBUCH - INSTRUCTION MANUAL
4

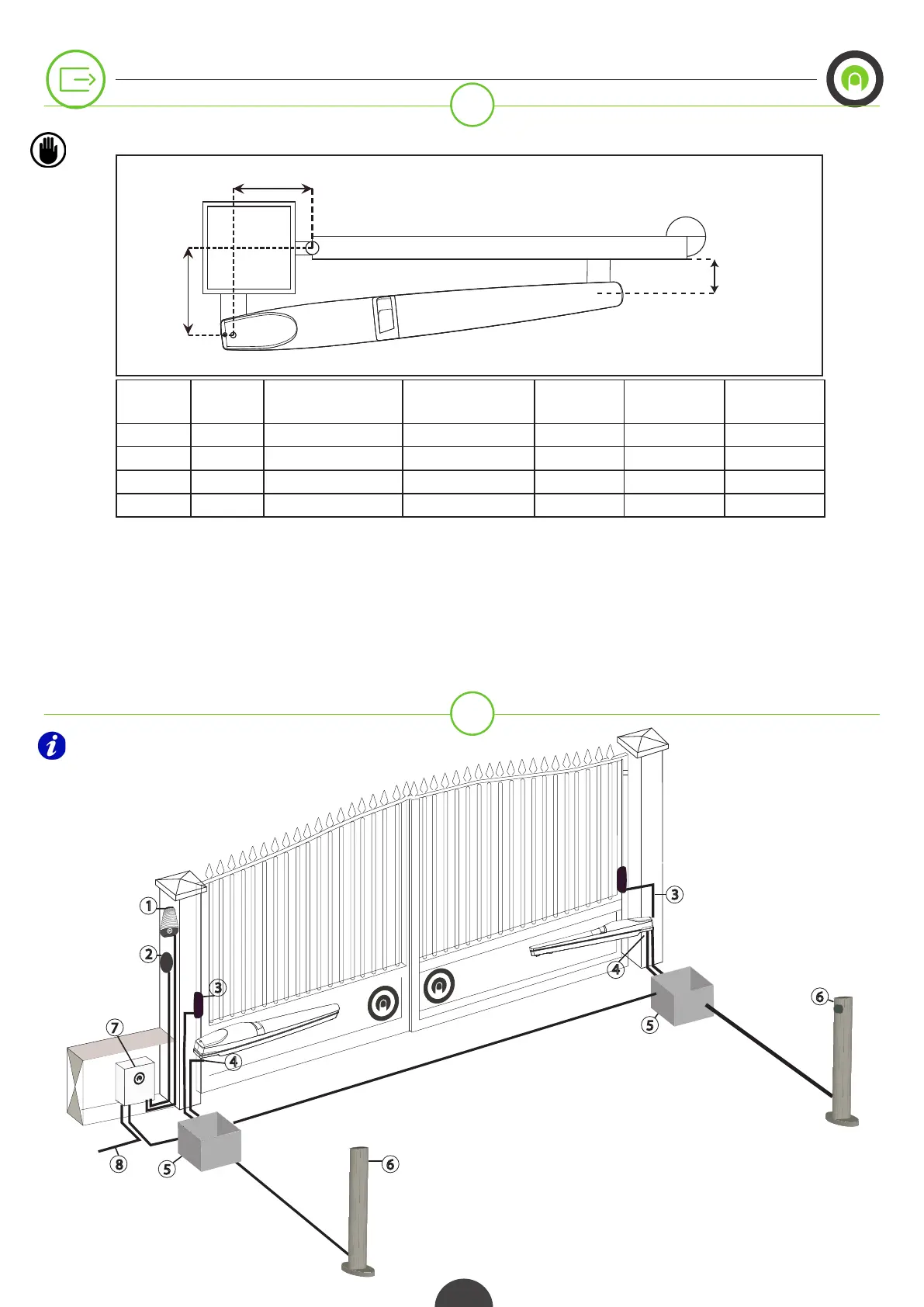

INSTALLATIONSQUOTEN - INSTALLATION HEIGHT:
6
VORBEREITUNG DER ANLAGE - SYSTEM PREPARATION:
Abbildung 2
Figure 2
Abbildung 3
Figure 3
Modell
Model
Önung
Opening
Önungszeit
Opening time
Länge Torügel
Leaf length
X Y K
SW300 90° 19 sec. 3 m 135 mm 135 mm 80 mm
SW300 110° 19 sec. 2,5 m 115 mm 105 mm 80 mm
SW300C 90° 19 sec. 3 m 135 mm 135 mm 80 mm
SW300C 110° 19 sec. 2,5 m 115 mm 105 mm 80 mm
N.B.: in der Tabelle werden die optimalen Quoten angegeben; mit Wert X gleich Y erzielt man während der
gesamten Bewegung des Tors eine konstante Geschwindigkeit. Die Summe der Quote X und Y darf den max.
Nutzhub des Getriebemotors (335 mm) nie überschreiten.
Note: the optimal heights are reported in the table. When the X value is equal to the Y value, there is a constant
speed on the entire stroke of the gate. e sum of height X and Y must never exceed the maximum stroke al-
lowed for the geared motor (335mm).
X
Y
K
