MOVING SYSTEMS
SAFETY SYSTEMS
GATES
VIDEO DOORS
ANWEISUNGSHANDBUCH - INSTRUCTION MANUAL
5
Nummer
Number
Beschreibung
Description
Kabeltyp
Type of wire
1 Blinkleuchte mit Antenne - Beacon with antenna 2x1mmq + RG58 / 2x1mm
2
+ RG58 ( max. empfohlene Länge
5 Meter - maximum recommended length 5 metres)
2 Wahlschalter mit Schlüssel - Key selector 3x1mmq / 3x1mm
2
3 Externe Fotozellen - External photocells TX: 2x1mmq - RX : 4x1mmq / TX: 2x1mm
2
- RX : 4x1mm
2
4 Getriebemotor - Geared motor 4x1,5mmq / 4x1.5mm
2
5 Leitungsschächte - Sumps for pipes -
6 Interne Fotozellen - Internal photocells TX: 2x1mmq - RX : 4x1mmq / TX: 2x1mm
2
- RX : 4x1mm
2
7 Mechanische Anschläge Önung - Mechanical stops
for opening
-
8 Steuergerät - Control unit -
9 Stromversorgungsleitung - Power line 3x1,5 mmq / 3x1.5 mm
2
Es ist nicht möglich, Anschlüsse in den Schächten vorzunehmen und in das Gehäuse des Steuergeräts eingehende Kabel müssen
Kabeldurchführungen aufweisen, um den Schutzgrad des Gehäuses aufrecht zu erhalten.
Splicing cannot be done in the sumps and the wires entering the container of the control unit must be inserted using approved
cable glands in keeping with the IP protection of the container.

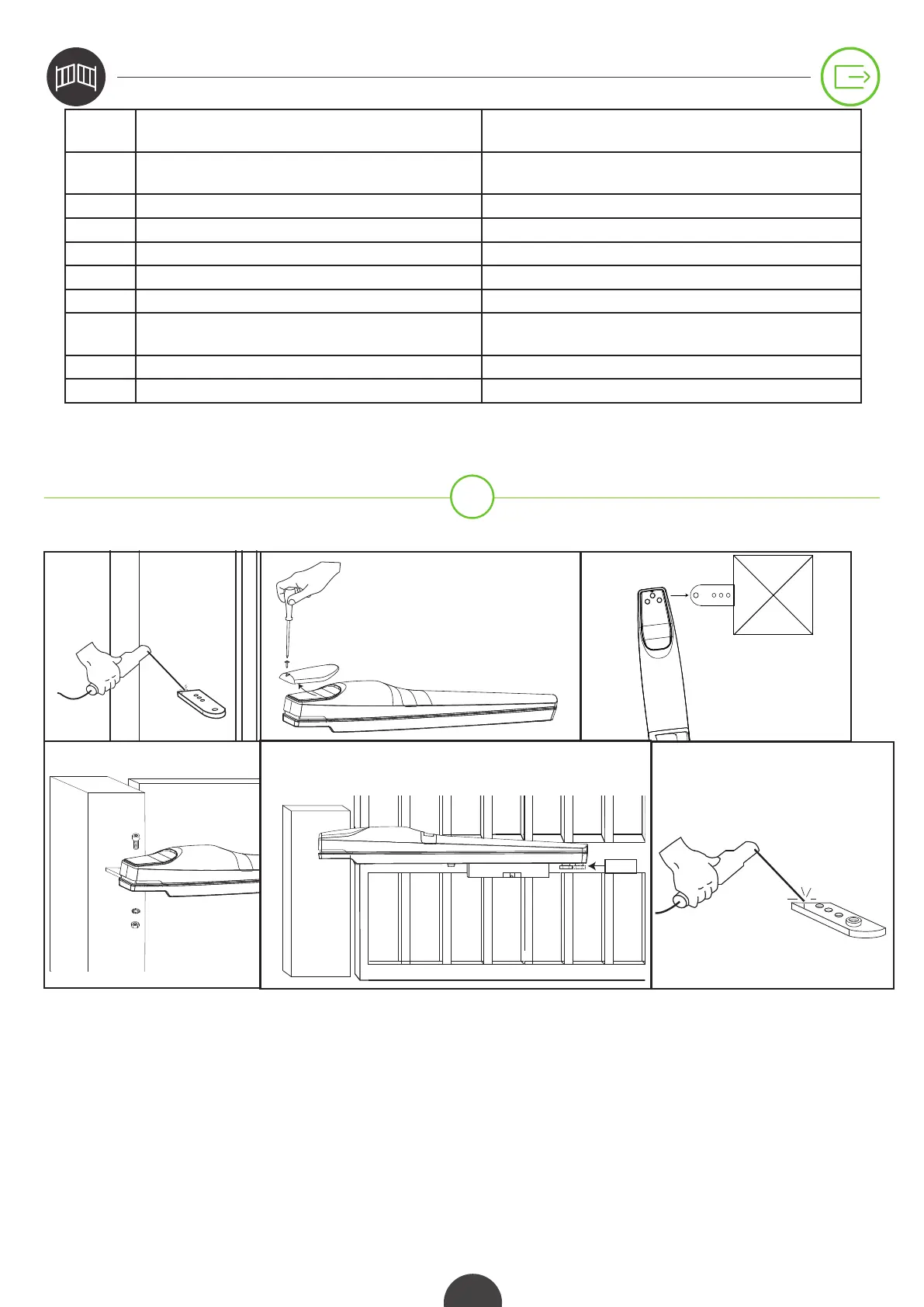

BESCHREIBUNG DER INSTALLATION - INSTALLATION DESCRIPTION
1- Das Tor in die vollständig geschlossene Position bringen
2- Den Säulenbügel schneiden und schweißen und dabei auf die Einhaltung der Installationsquoten achten
3- Die Abdeckung entfernen, den Getriebemotor in den Bügel einsetzen, die Mutter befestigen, den Bolzen
ganz herausziehen und dann 2 cm wieder einführen
4- Die horizontale Achse mit der Wasserwaage überprüfen
1- Completely close the gate
2- Cut and weld the bracket to the column; make sure installation heights are respected
3- Insert the geared motor into the bracket and x the bolt ; fully extend the pin and then bring it back by 2
cm
4- Check the horizontal axis using the level
2 cm
A
B
C
7
