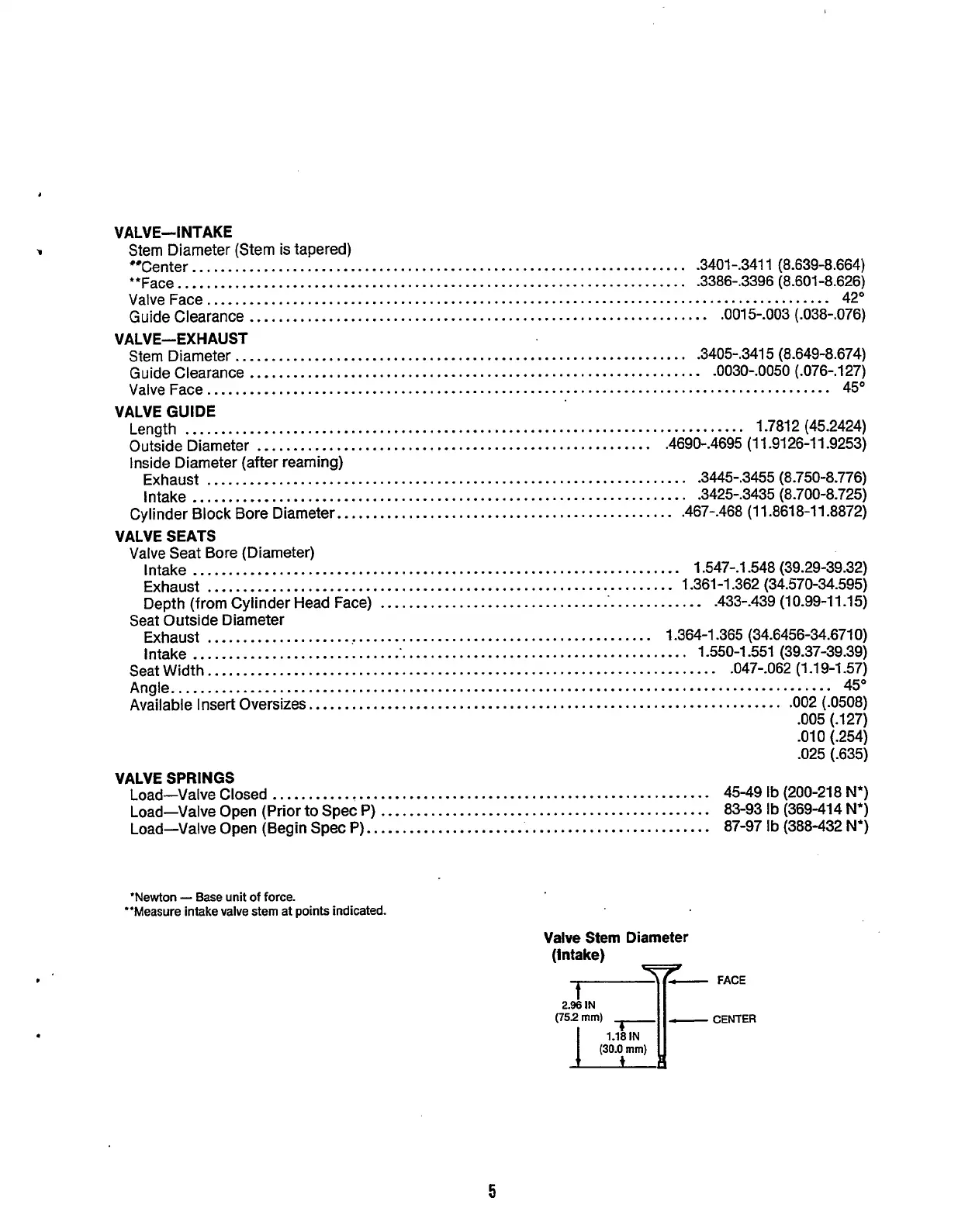

Onan MDJE Service Manual

.
VALVE-INTAKE
Stem Diameter (Stem is tapered)
Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-3401 -.3411 (8.639-8.664)
**Face. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.3386-.3396 (8.601-8.626)
Valve Face.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42"
Guide Clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0015-.003 (.038-.076)
Stem D iameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3405-.3415 (8.649-8.674)
Guide Clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-0030-.0050 (.076-.127)
Valve Face ....................................................................................... 45"
Length . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.781 2 (45.2424)
Outside Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4690-.4695 (1 1.91 26-1 1.9253)
Inside Diameter (after reaming)
Exhaust
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3445-.3455 (8.750-8.776)
In take . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3425--3435 (8.700-8.725)
Cylinder Block Bore Diameter.. . . . . . . . . , . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .467-.468 (1 1.8618-11.8872)
Valve Seat Bore (Diameter)
VALVE-EXH AUST
VALVE GUIDE
VALVE SEATS
Intake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 S47-.1.548 (39.29-39.32)
Exhaust . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.361-1.362 (34.570-34.595)
Depth (from Cylinder Head Face) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . . . . . . . . . . . . 43--439 (10.99-11.15)
Exhaust . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.364-1.365 (34.6456-34.6710)
Intake . . . . . . . . . . . . . . . . . . . . . . . . . . . . :. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 -550-1 -551 (39.37-39.39)
Seat Width.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.047-.062 (1.19-1.57)
Angle ............................................................................................. 45"
Available Insert Oversizes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ,002 (.0508)
.005 (.127)
-010 (.254)
.025 (.635)
Load-Valve Closed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . , . 45-49 Ib (200-218 N*)
Load-Valve Open (Prior to Spec P) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-93 Ib (369-414 N*)
Load-Valve Open (Begin Spec P). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87-97 Ib (388-432 N*)
Seat Outside Diameter
VALVE SPRINGS
'Newton - Base unit of force.
"Measure intake valve
stem at points indicated.
Valve Stem Diameter
(intake)
(75.2 mm)
1.18 IN
(30.0 mm)
5
