ONKRON TS5550 - Step 1: Base Assembly; Assembling the Base Structure

7
RU
1. Сборка основания базы стойки.
1.1. Прикрутите нижнюю колонну (2) к основанию
базы (3) через распорку (8) винтами (F), шайбами
(B) и (C). Воспользуйтесь ключом (N).
1.2. Удалите верхний слой с ножек базы (L).
Наклейте ножки базы (L) липкой стороной на
основание базы (3).
EN

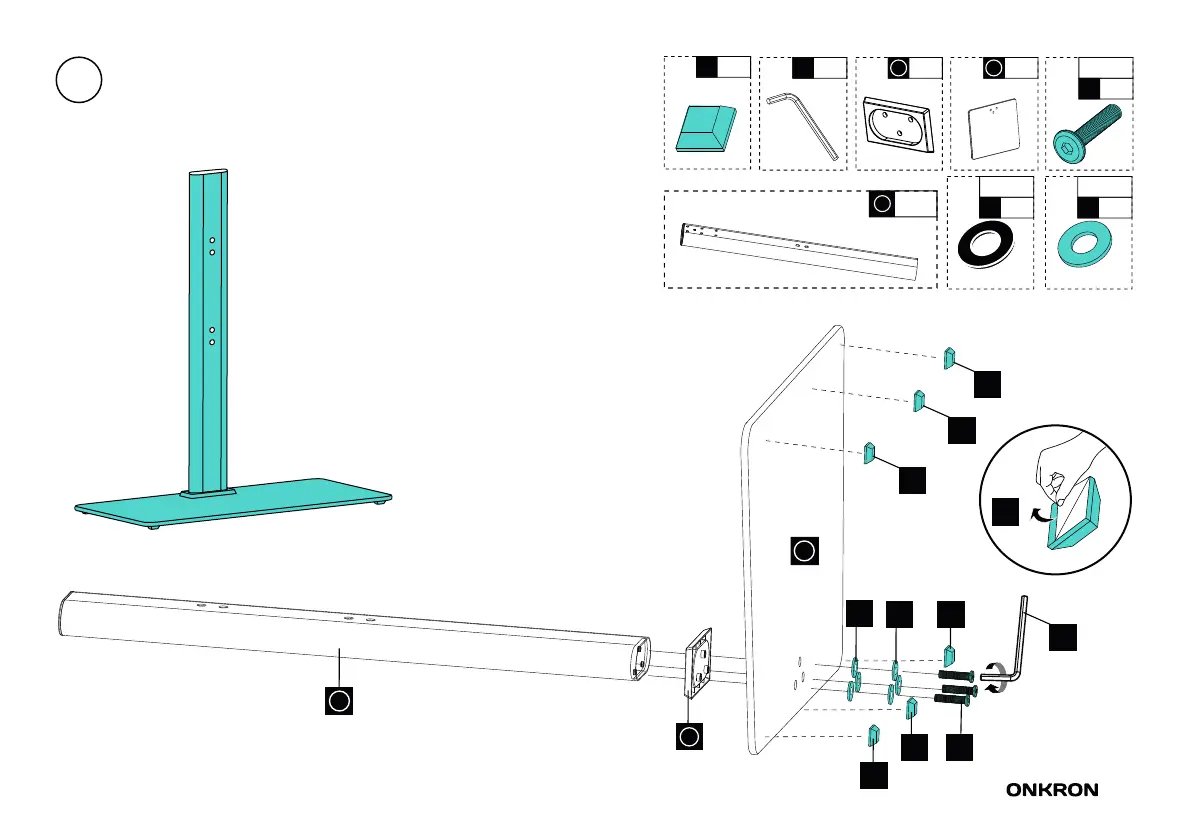

1. Assembly of the base.
1.1. Attach lower column (2) to the base (3) through
part (8). Use screws (F) and washers (B) and (C).
Key (N) is required.
1.2. Peel o the top layer from the feet (L) of the
base.
Apply feet (L) onto the bottom of the base (3).
DE
1. Die Montage der Ständerbasis.
1.1. Schrauben Sie die untere Säule (2) mit
Schrauben (F), Unterlegscheiben (B) und (C) durch
das Distanzstück (8) an die Grundplatte (3).
Verwenden Sie die Taste (N).
1.2. Entfernen Sie die obere Schicht von den
Basisfüßen (L). Kleben Sie die Basisfüße (L) mit der
klebrigen Seite nach unten auf die Basisplatte (3).
2
x1
N
x1
CB x3
M6x16x1.5
M6x18x1.5
x3
L
x6
3
x1
8
x1
F
x3
M6x25
L
L
L
L
C
B
L
L
F
3
8
2
L
N
Assembly of the base
Die Montage der Ständerbasis
Сборка основания базы стойки
1
