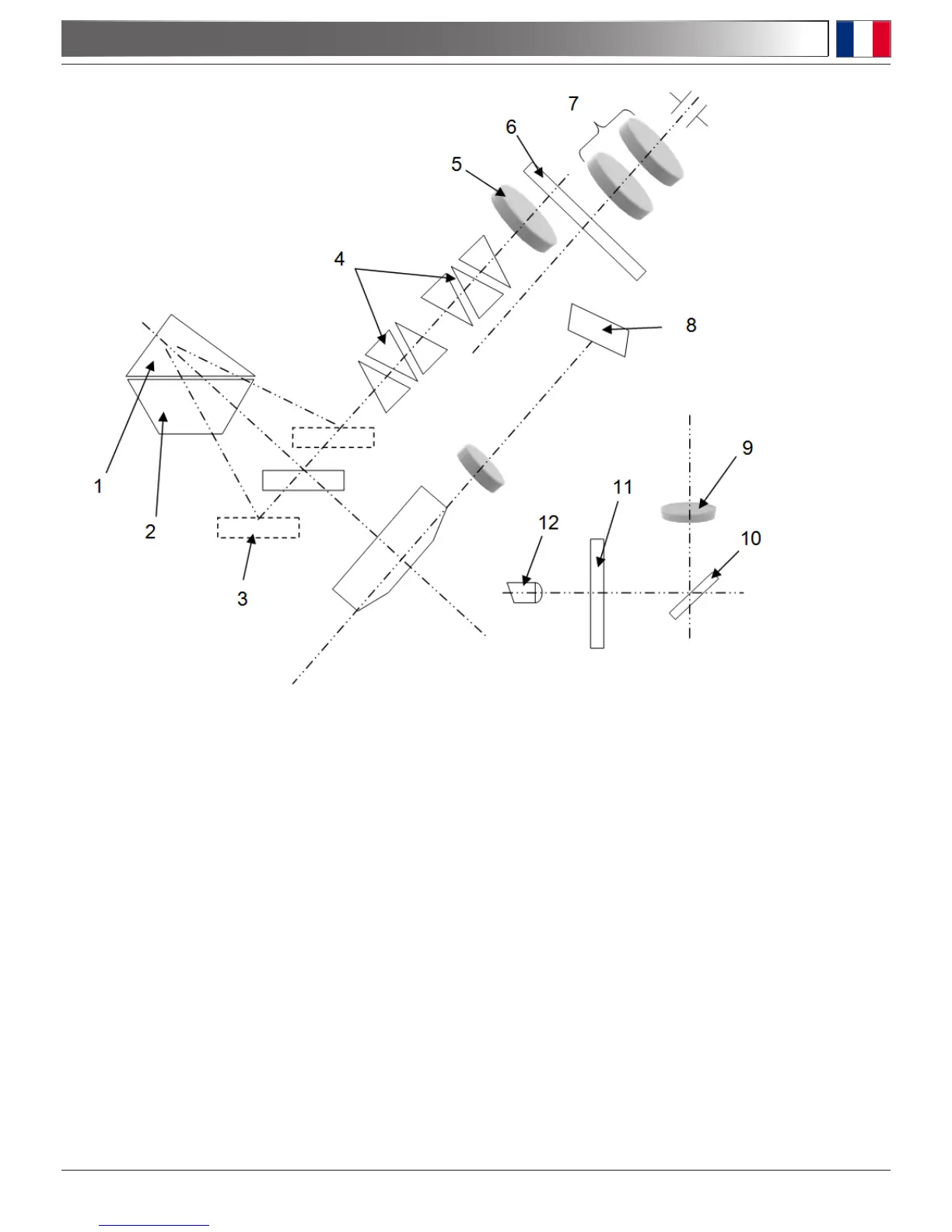

1. Prisme incident 7. Oculaire
2. Prisme réecteur 8. Prisme en parallèle
3. Miroir orientable 9. Objectif de lecture
4. Système prisme-compensation-dispersion 10. Miroir réecteur
5. Objectif télescopique 11. Plan de l’échelle
6. Ecran (réticule) 12. Condenseur
Entre le prisme incident (1) et le prisme réecteur (2) il existe un petit espace homogène dans
le quel il faut introduire le liquide à analyser.
Lorsque un rayon lumineux (lumière du jour ou incandescente) entre dans le prisme incident
(1) en passant au travers du prisme réecteur (2), il se forme un rayon dont les angles de
réfraction sont supérieurs aux angles critiques.
5.0 FONCTIONNEMENT ET STRUCTURE DU RÉFRACTOMÈTRE
Fig.3
