MANUAL TÉCNICO BLUE PAPER MX JUNIOR · 202148 | ORBEA ORBEA | 49
ES
05 GEOMETRÍA Y ERGONOMÍA
MX JUNIOR
MX12
DIGIT 180MM
MX16
DIGIT 250MM
MX20
DIGIT 250MM
MX24
DIGIT 300MM
Altura mínima
de sillín
365mm* 512mm* 585mm* 664mm*
altura máxima
de sillín
430mm* 603mm* 720mm* 810mm*
* (+/-10mm)
ALTURAS
MÁXIMAS/MÍNIMAS
DE SILLÍN CON TIJA DIGIT
Las alturas máximas y mínimas de sillín
en la gama MX Junior se dan desde el
suelo a la parte superior del sillín.
Las cotas se reeren a la posición míni-
ma y máxima extendida de la tija para
cada cuadro con la medida de tija Digit
especicada para ese modelo.
L (Max) L (Min)
ALTURA (CM) ALTURA ( IN) TALLA*
80-105 31”-41” 12
95-120 37.4”-47” 16
110-135 43”-53” 20
125-150 49”-59” 24
*Consulta los rangos de peso y estatura de la gama MX Junior en la sección Advertencias de Uso-Uso Previsto o en la tabla de
especicaciones técnicas de este manual.

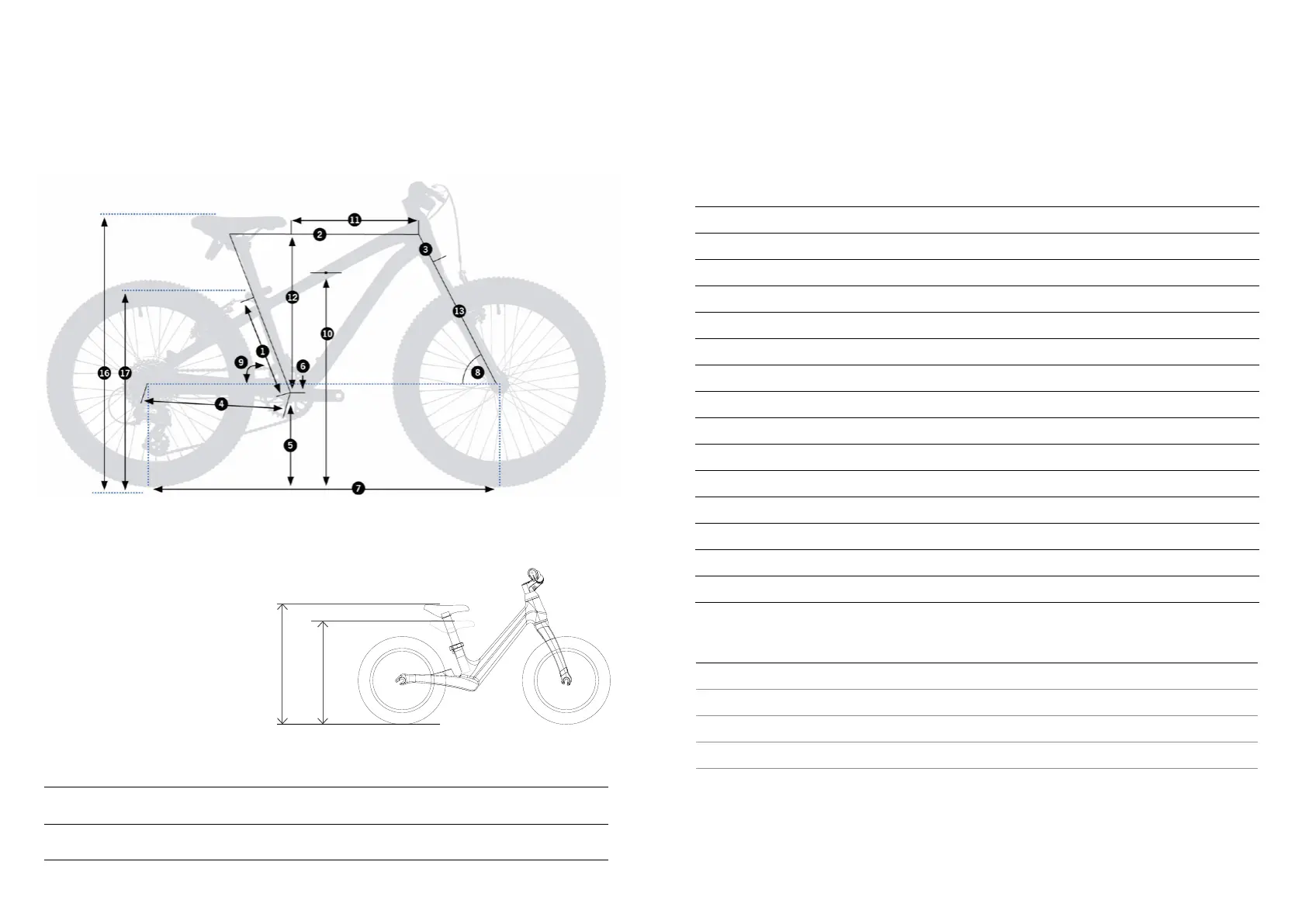

TALLA 12 16 20 24
1 - Tubo de sillín (C-T)
130 205 257 300
2 - Tubo horizontal (EFF)
315 386 450 515
3 - Tubo frontal
80 90 100 100
4 - Vaina
230 295 345 390
5 - Altura eje pedalier
- 185 236 285
6 - Caída eje pedalier
- 15 18 30
7 - Distancia entre ejes
561 734 863 975
8 - Ángulo frontal
70 68 69 69
9 - Ángulo del sillín
70 73 73 73
10 - Altura base
- 379 491 590
11 - Largo del cuadro
- 286 320 361
12 - Altura del cuadro
- 328 424 502
13 - Longitud horquilla
220 254 347 418
14 - Altura máxima sillín
430 603 720 812
15 - Altura mínima sillín
365 512 585 664
