MANUAL TÉCNICO BLUE PAPER MX JUNIOR · 202152 | ORBEA ORBEA | 53
ES
07 MONTAJE Y REPUESTOS
DIRECCIÓN
Tipo Medida
SUPERIOR Semi integrada 1-1/8"
INFERIOR Semi integrada 1-1/8"

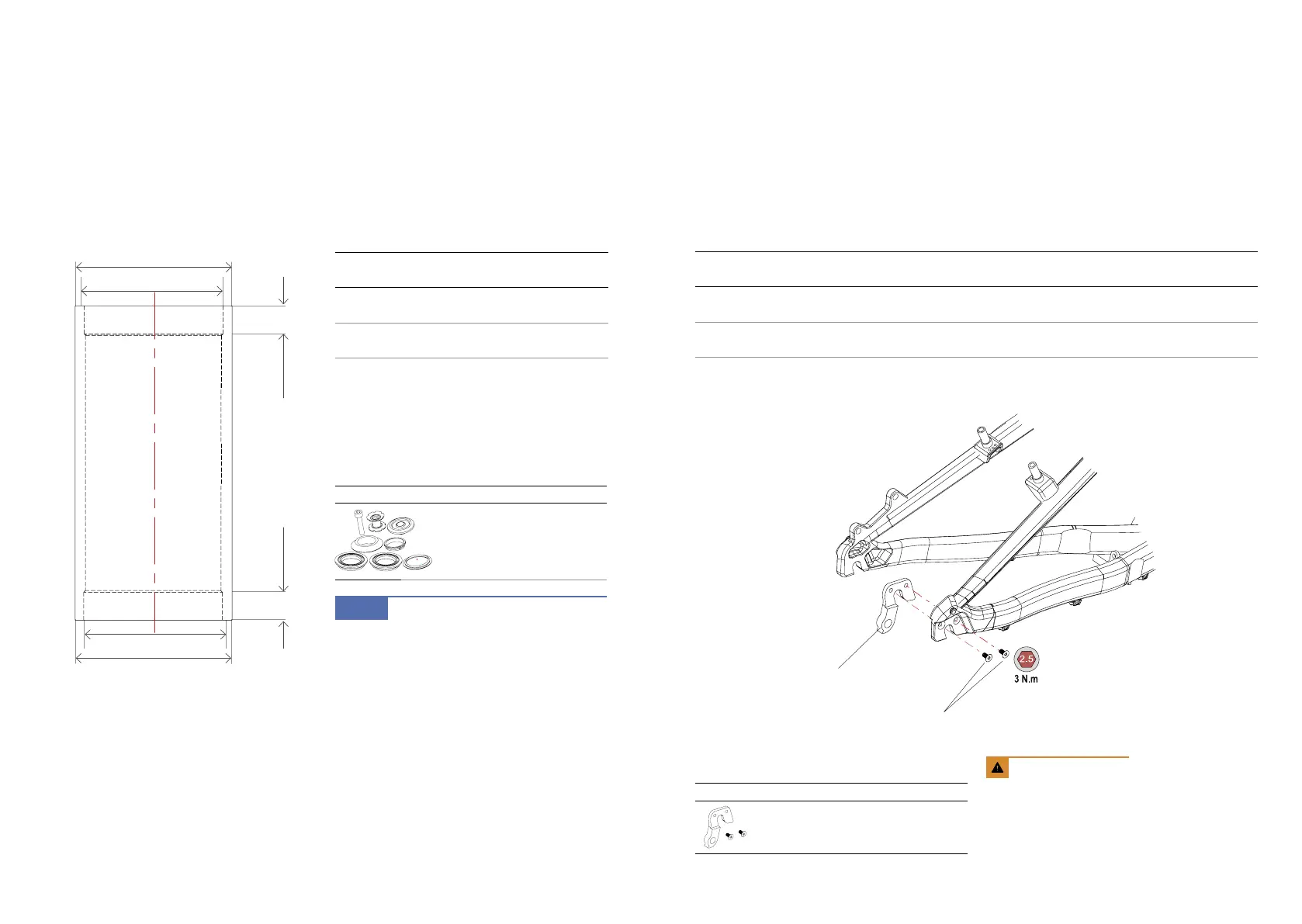

DIMENSIONES
DE LA PIPA DE DIRECCIÓN
MX12, MX16, MX20, MX24
ESPECIFICACIONES
DE LA DIRECCIÓN
MX12, MX16, MX20, MX24
Ø50
Ø50
Ø44
Ø44
RECAMBIOS
01 DIRECCIÓN 1 1/8"1 1/8" SEMI INTEGRADA
Compatible con: MX12, MX16, MX20, MX24
ART Nº: X2550000 CANT.
1
9
9
El conjunto de dirección incluye la tapa de la
potencia redonda para montajes con poten-
cia estándar.
Para montajes con conjunto de manillar-po-
tencia integrada OC, el repuesto para la tapa
de la potencia está incluído en el artículo
X2530000. Ver sección Manillar de este ma-
nual.
AVISO
MX12 MX16 MX20 MX24
DELANTERAS
QR 100mm
Con tornillo de seguridad
QR 100mm
Con tornillo de seguridad
QR 100mm QR 100mm
TRASERAS
QR 100mm
Con tornillo de seguridad
QR 113mm
Con tornillo de seguridad
QR 135mm QR 135mm
ESPECIFICACIONES
DE LAS PUNTERAS
PATA DE CAMBIO. MX20, MX24
EJES Y PATA DE CAMBIO
02 PATA DE CAMBIO QR. MX20, MX24
ART Nº: X2590000 CANT.
2.1 PATA DE CAMBIO STD QR 1
2.2 TORNILLO M4x8 AVELLANADO 2
Realiza siempre el par de apriete
recomendado por Orbea.
2.1
2.2
