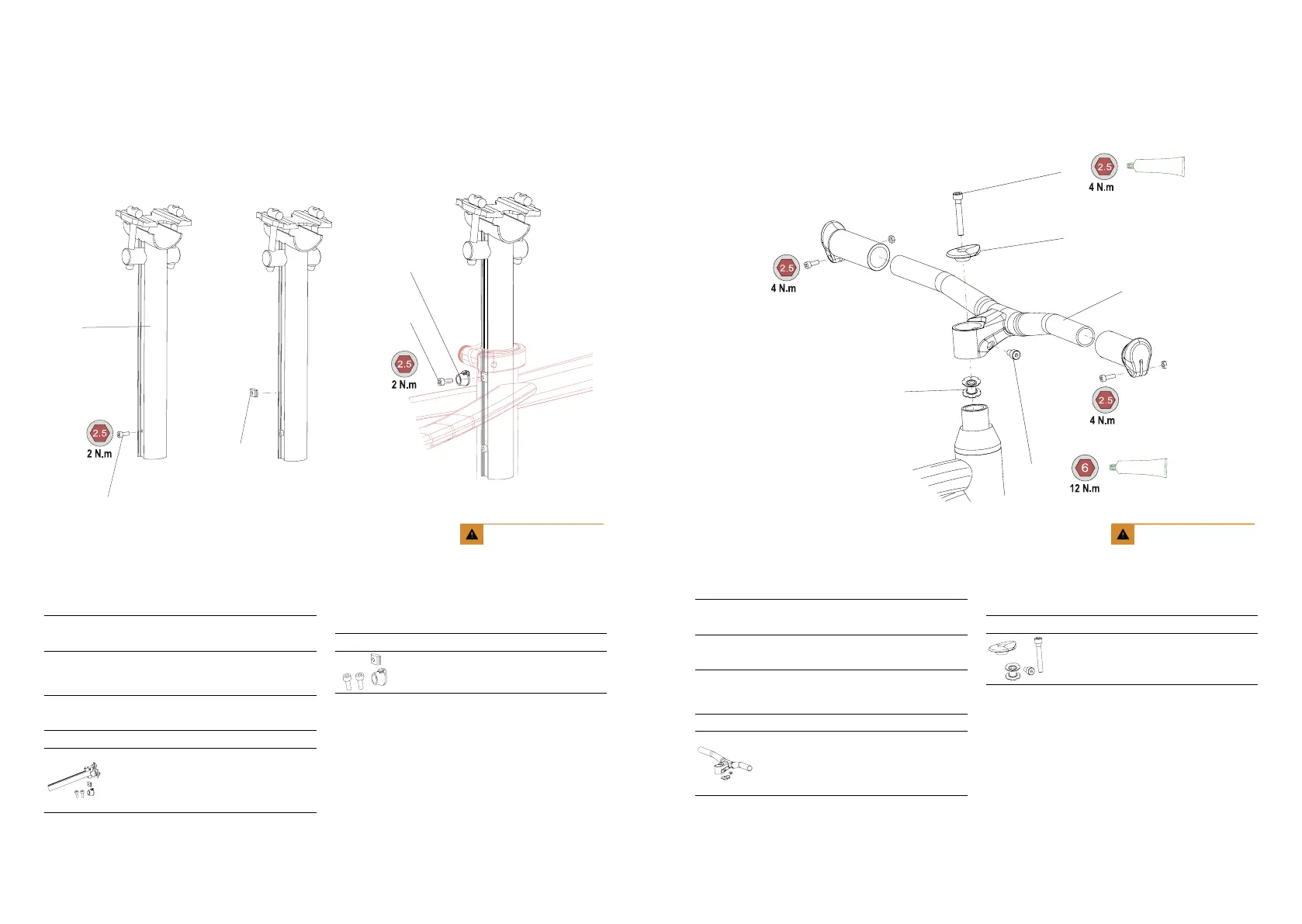

MONTAJE Y RECAMBIOS TIJA DIGIT JUNIOR
07 TIJA DIGIT JUNIOR 27.2
(No incluye abrazadera de tija)
TIJA DIGIT
27.2X180MM (MX12)
X2501800
TIJA DIGIT
27.2x250mm
(MX16, MX20)
X2502500
TIJA DIGIT
27.2x300mm (MX24)
X2503000
CADA CÓDIGO CONTIENE: CANT.
7.1
TIJA DIGIT 27.2 ALLOY SB0
(Medida elegida)
1
7.2 CUÑA-GUÍA DIGIT 1
7.3 TORNILLO M3x8 2
7.4 TUERCA EXTERNA TIJA DIGIT 1
Realiza siempre el par de apriete
recomendado por Orbea.
08 PÌECERÍO TIJA DIGIT JUNIOR 27.2
MX12, MX16, MX20, MX24
(No incluye abrazadera de tija)
ART Nº: X2490000 CANT.
8.1 CUÑA-GUÍA DIGIT 1
8.2 TORNILLO M3x8 2
8.3 TUERCA EXTERNA TIJA DIGIT 1
2.5
7
8.2
8.1
8.3
8.2
TIJA DIGIT
MANILLAR+POTENCIA INTEGRADA OC JUNIOR
09 MANILLAR+POTENCIA ORBEA JUNIOR 21
MANILLAR 400MM +
POTENCIA (MX12)
X2480000
MANILLAR 450mm +
POTENCIA (MX16)
X2560000
MANILLAR 540mm
+ POTENCIA (MX20,
MX24)
X2600000
CADA CÓDIGO CONTIENE: CANT.
9.1
MANILLAR+POTENCIA ORBEA JUNIOR 21
(Medida elegida)
1
9.2 TAPA DE LA POTENCIA 1
9.3 TORNILLO DE APRIETE DE LA POTENCIA 1
Realiza siempre el par de apriete
recomendado por Orbea.
10 KIT PIECERÍO MANILLAR+POTENCIA ORBEA JUNIOR 21
MX12, MX16, MX20, MX24
ART Nº: X2530000 CANT.
10.1 TAPA DE LA POTENCIA 1
10.2 TORNILLO M6x30 PRECARGA DIRECCIÓN 1
10.3 ARAÑA 1 1/8" 1
10.4 TORNILLO APRIETE DE LA POTENCIA
1
10.2
10.3
9.2/10.1
9.1
9.3/10.4
GREASE
GREASE
MANILLAR
