MANUAL TÉCNICO BLUE PAPER MX JUNIOR · 202158 | ORBEA ORBEA | 59
ES
GUÍA CADENA OC JUNIOR MX20, MX24
CUBRE CADENA HEBIE CHAINLOOPER 71 LINKS. MX16

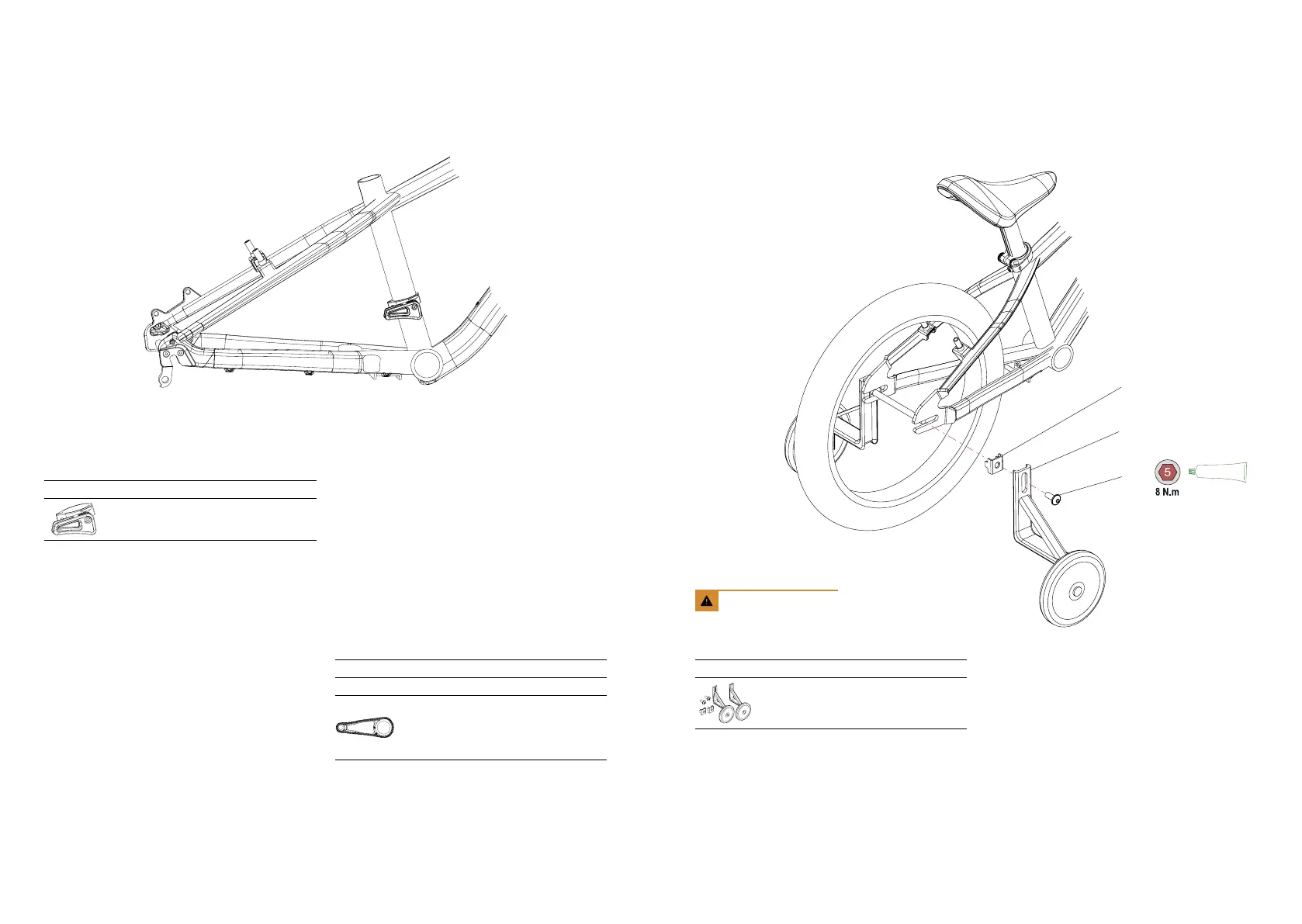

GUÍA CADENA-CUBRE CADENA
24 GUÍA CADENA ORBEA JUNIOR 1X. MONTAJE
EN TUBO DE SILLÍN
Incluye adaptador para tubos de sllín 31.8 y 34.9
ART Nº: X2620000 CANT.
24.1 GUÍA CADENA ORBEA JUNIOR 1X 1
24.2 AMARRE TUBO SILLÍN
24.3 ADAPTADOR 31.8-24.9
El cubre cadena Hebie ChainLooper está sólo disponible
como artículo de sustitución por rotura o reclamación de
garantía.
El conjunto es exclusivo para su montaje en MX16 con
relación de transmisión 32Tx18T y cadena KMC de 71 es-
labones. Se entrega con cadena.
Consulta la documentación del fabricante aquí.
https://www.chainlooper.de/pdf/2018_11_14%20Techni-
cal%20Information%20Chainlooper%200357F32.PDF
Consulta el vídeo de montaje del fabricante aquí:
https://www.youtube.com/watch?v=FHYjMHRnCSQ
11 CUBRE CADENA HEBIE CHAINLOOPER 32X18T. 71
LINKS MX16
CONSULTA DISTRIBUIDOR ORBEA CANT.
INCLUYE:
SOPORTE CUBRE CADENA
CHAINLOOPER 32x18T
CUBRE CADENA CHAINLOOPER 71 LINKS 1
CADENA KMX 1X 71 LINKS 1
MONTAJE ESTABICICLO MX16
ESTABICICLO MX16
Realiza siempre el par de apriete
recomendado por Orbea.
12 ESTABICICLO MX16
ART Nº: Y023 CANT.
SOPORTE ESTABICICLO+RUEDA 2
TORNILLO SEGURIDAD M6x30 2
PLETINA ESTABICICLO 2
12.3
12.1
12.2
GREASE
