PHE 50 PHE 70
38
Suporte com estrutura da garrafa de gás propano
Poste de montagem com 3 braçadeiras para o poste
Cano em aço galvanizado de 10 mm x 86 cm (C)
Reflector de 810 mm com 6 buchas de Ø8 mm e 3 porcas de castelo
3 pinos de 60 mm (C) para o suporte do reflector
4 parafusos M 6 de 10 mm para o poste, poste e queimador
6 parafusos e porcas M 6 de 35 mm para o poste e braçadeiras do poste
3 parafusos e porcas M 6 de 16 mm para as braçadeiras e suporte
3 fixadores do solo
6 parafusos e porcas M 6 de 10 mm para os fixadores do solo
M ontagem/ procedimentos

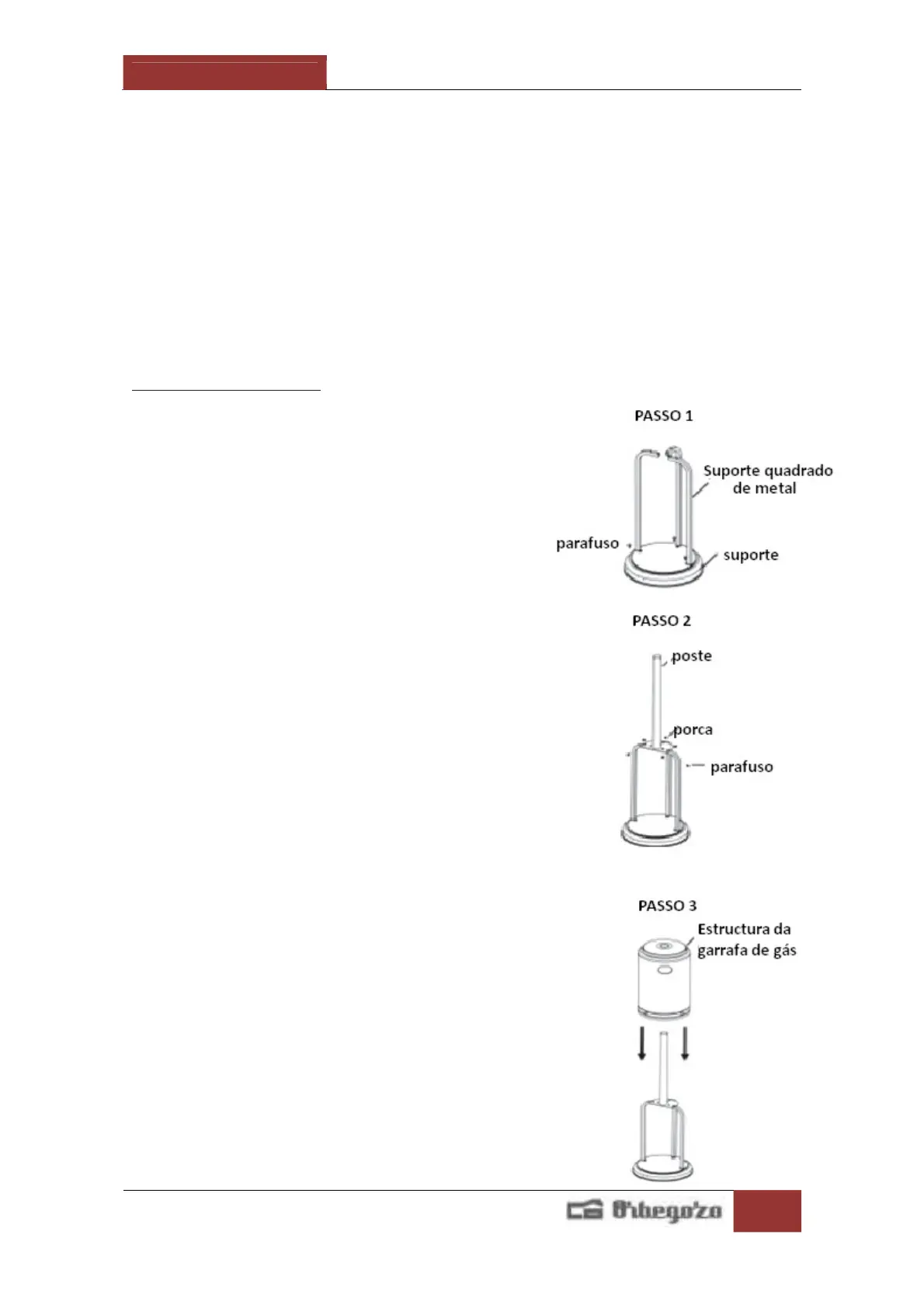

PASSO 1
1-1. Coloque as três braçadeiras do poste em cada
posição na base conforme mostrado na figura.
1-2. Utilize os 3 parafusos M 8 de 16 mm para unir as
braçadeiras do poste e o suporte.
PASSO 2
2-1. Coloque o poste sobre a parte superior das 3 braçadeiras do
poste.
2-2. Utilize os 6 parafusos e porcas M 6 de 35 para ligar o poste às 3
braçadeiras do poste. Aperte os parafusos e as porcas.
PASSO 3
3.1. Coloque a estrutura da garrafa de gás no poste.
