PHE 50 PHE 70
39

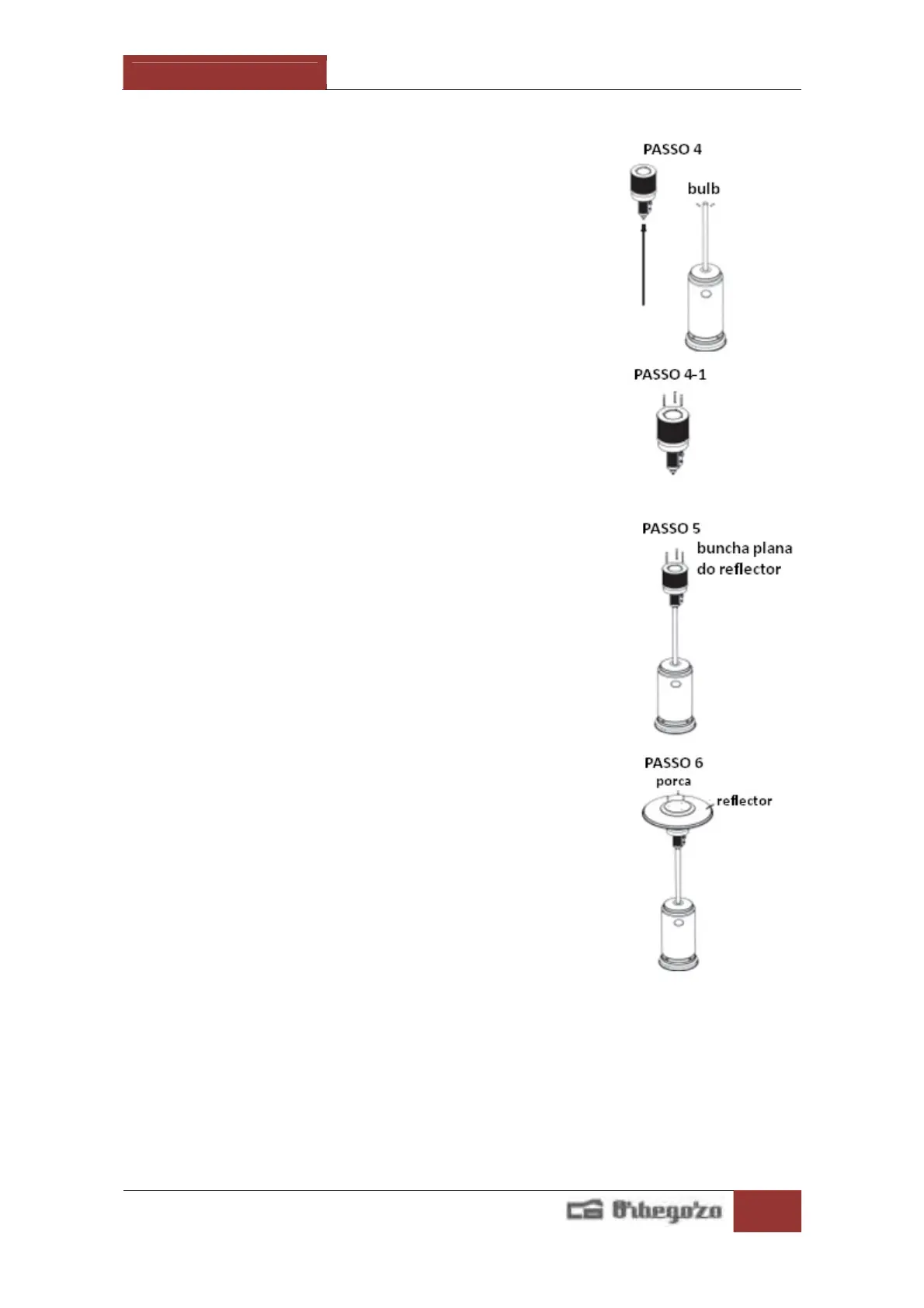

PASSO 4
4-1. Encaixe a porca do cano de aço para o gás no conector da
entrada de gás do queimador.
4-1-1. Aperte os parafusos do suporte do reflector à tampa do visor
contra chama com os 3 pinos de 60 mm de comprimento e as 3
buchas de Ø8 mm.
4-1-2. Una os pinos e as buchas ao visor contra chama.
4-1-3. Aperte os pinos.
4-2. Aperte a porca do cano de aço para o gás e a rosca da entrada
de gás.
4-3. Coloque o queimador com o cano de aço no poste.
4-4. Fixe a base do queimador ao poste com os 4 parafusos M 6 de
10 mm.
PASSO 5
5-1. Verifique se a ligação do poste vertical e o queimador estão
montados conforme as instruções, e se todos os parafusos e porcas
estão apertados.
5-2. Coloque a bucha plana na parte superior de ca
da parafuso de
suporte do queimador/ reflector (rosca M8).
PASSO 6
6-1. Coloque o reflector na parte superior do queimador e passe os
3 parafusos de suporte do queimador/ reflector.
6-2. Encaixe as buchas em cada parafuso de suporte e aperte-as
com as porcas de castelo M 8.
