TEK
TERMOSTATO
INSTRUCCIONES DE EMPLEO
DESCRIPCIÓN
El TEK es un termostato electrónico empotrable de ambiente.
Características
 Posibilidad de control de calefacción o aire acondicionado (Solo en
modelo SW).
 Regulación de temperatura de +5 ºC a +30 ºC.
 Posibilidad de Apagado manual (no disponible en modelo SW).
 Cambio manual a modo nocturno (5 ºC menos de la Tª regulada).
 Test de estado de pilas.
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser
realizada por un instalador autorizado. Antes de proceder a la conexión
debe asegurarse que los conductores a conectar no están bajo tensión.
El aparato está internamente protegido contra las interferencias.
CONEXIÓN: Conectar de acuerdo al siguiente esquema:
Para controlar una instalación a través de contactores es aconsejable
colocar un condensador de valor adecuado (0,1μF 275 V~), en la bobina
del mismo.
MONTAJE: Dispositivo de control electrónico de montaje empotrado en
caja de mecanismos. El aparato está dimensionado para ser instalado en
una caja empotrable de mecanismos de 3 módulos.
El termostato TEK debe ser instalado a una altura aproximada de 150 cm.
del suelo, empotrado en la pared y protegido del sol directo y de cualquier
fuente térmica (lámparas, calefactores, …) o corrientes de aire.
El TEK está diseñado para poder ser instalado con marcos de las marcas
BTICINO (series Living Internacional, Axolute, Light y Mastik), VIMAR
(series Idea, Rondo, Plana y Eikon), LEGRAND (series Vela y Cross) y
GEWISS (series Chorus Lux y Art).

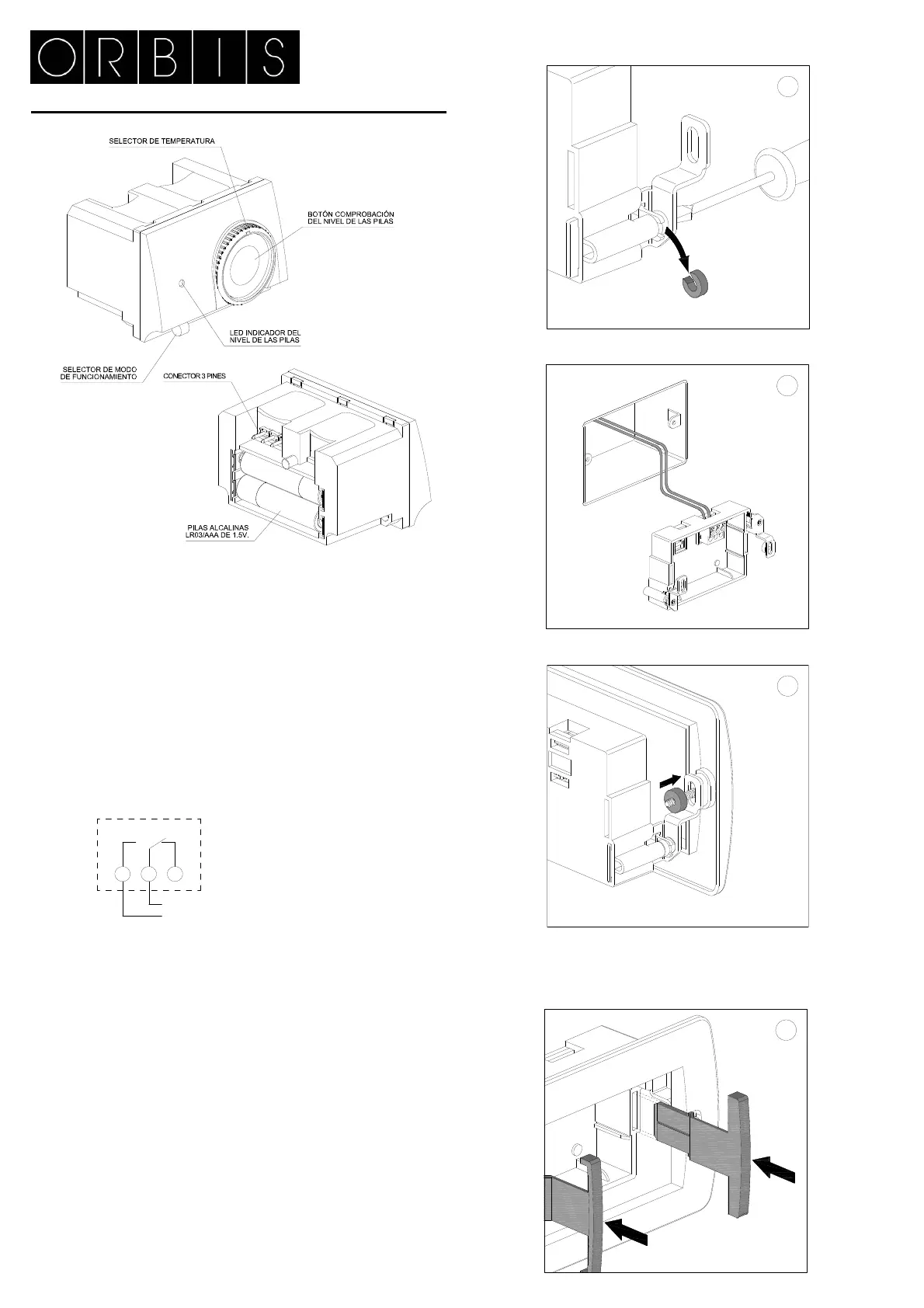

Para instalar el termostato TEK seguir los pasos siguientes:
1 - Dependiendo del marco a usar, la distancia entre el accesorio de
instalación del marco y la base regulable puede variar. Regulamos esta
distancia quitando o dejando los separadores de nylon que se encuentran
en los tornillos que unen las bridas metálicas a la base regulable (aflojar el
tornillo para poder retirar el separador de nylon).
Los marcos que no llevan separador de nylon son: Series Axolute y Light
de BTICINO, serie Vela de LEGRAND, y las series Chorus Lux y Art de
GEWISS.
2 - Se conectan los cables, que deben salir de la caja de mecanismos, a la
base regulable según esquema de conexiones.
3 - Se fija la base regulable al accesorio de fijación del marco por medio de
dos tornillos que roscarán en las arandelas de goma.
4 - Para poder ajustar el TEK al ancho del alojamiento del marco, que varia
según modelo, usaremos los suplementos laterales suministrados. Cada
suplemento tiene grabada sus series correspondientes. Elegir los
adecuados y colocarlos en sus ranuras de la base regulable como muestra
la figura 4.
1 2
3
calefacción y/o aire acondicionado
1
2
3
