Avvitare una vite No. 8 nella parete all’altezza degli occhi, lasciando
sporgere la testa della vite dalla parete di circa 3 mm. Se necessario,
utilizzare tasselli ad espansione per muratura o intonaco.
Infilare l’asola sul retro della scatola del programmatore sulla parte
sporgente della vite [vedere Figura 19].
FIGURA 19: Retro della scatola del programmatore
Togliere il coperchio del vano batterie svitando le due viti e spingendo il
coperchio di plastica in avanti senza sollevarlo [vedere Figura 18].
Togliere il tappo in gomma resistente alle intemperie dal foro per la vite ed
infilare una vite No. 8 nel foro della scatola del programmatore
[vedere Figura 20].
Stringere la vite in modo da bloccare saldamente la scatola del
programmatore contro la parete, quindi rimettere il tappo in gomma
resistente alle intemperie nell’apposito foro [vedere Figura 20].
FIGURA 20: Vano cablaggi della scatola del programmatore
2. Collegare l’alimentazione
Il programmatore è dotato di due vani d’alimentazione separati: uno per
l’ingresso a CA 220 Volts, l’altro per l’uscita a bassa tensione 24 V. Le due
alimentazioni devono essere tenute separate quando si effettuano i cablaggi
della scatola del programmatore.
Il programmatore è dotato d’un trasformatore incorporato, che dev’essere
collegato all’alimentazione a CA. Verificare sul retro del programmatore le
specifiche dell’alimentazione. Il collegamento dev’essere effettuato da un
elettricista riconosciuto, nel rispetto dei regolamenti e delle norme in vigore.
Nota: i regolamenti per gli impianti elettrici nell’edilizia impongono in genere l’uso
di tubi ed accessori elettrici di tipo omologato per il collegamento all’alimentazione
a CA delle apparecchiature esterne installate a parete. Verificare le normative locali.
Attenzione: non collegare il programmatore ad una delle fasi dell’impianto trifase
utilizzato da pompe o altre apparecchiature elettriche.
Collegare l’ingresso a CA
Il programmatore è dotato di attacco d’alimentazione a CA a 220 volts a
nipplo da 13 mm (1/2") NPT, che dev’essere utilizzato per il collegamento ad
una cassetta di giunzione di tipo standard. Accertarsi che la spina elettrica sia
di tipo omologato.
Disinserire l’alimentazione a CA tramite l’apposito interruttore ed inserire
un idoneo blocco di sicurezza. Verificare che l’apparecchiatura sia
effettivamente disalimentata, utilizzando un voltmetro impostato per il
campo di misura corretto.
Utilizzare un cavo elettrico di sezione non inferiore a 14 (AWG) (cioè non
inferiore a 1,630 mm.) e temperatura nominale di almeno 75 °C.
Installare il tubo ed i relativi accessori. Collegare l’alimentazione a CA
all’impianto, nel rispetto delle normative locali.
Collegare la cassetta di giunzione (non in dotazione) al nipplo di metallo da
13 mm (1/2") NPT, che si trova in basso sulla destra del programmatore.
Collegare il tubo del cavo d’alimentazione all’ingresso della cassetta di
giunzione, nel rispetto delle normative locali.
Collegare i fili d’alimentazione che escono dal programmatore, oltre al filo
di terra (filo verde o conduttore in rame nudo) al filo verde del
programmatore. Il filo verde dev’essere collegato obbligatoriamente!
Collegare anche gli altri fili [vedere Figura 21].
Nota: i programmatori UL a 110 Vca modello USA sono provvisti di tre fili di
collegamento all’alimentazione, di colore rispettivamente nero, verde e verde, che
corrispondono ai fili dello stesso colore dell’impianto elettrico. I modelli europei a
230 Vca sono dotati anch’essi di tre fili (marrone, blue giallo-verde). Tutti e tre i
fili devono essere collegati ai corrispondenti conduttori dell’impianto elettrico.
Verificare che tutti i collegamenti siano stati realizzati con connettori isolati
di tipo approvato.
OPEN
'AA' SIZE BATTERY'AA' SIZE BATTERY
1234567 89101112PUMP COM1 COM2
Foro del tappo in gomma
(resistente alle intemperie)
Schüssel-
loch
Schrauben
löcher
40

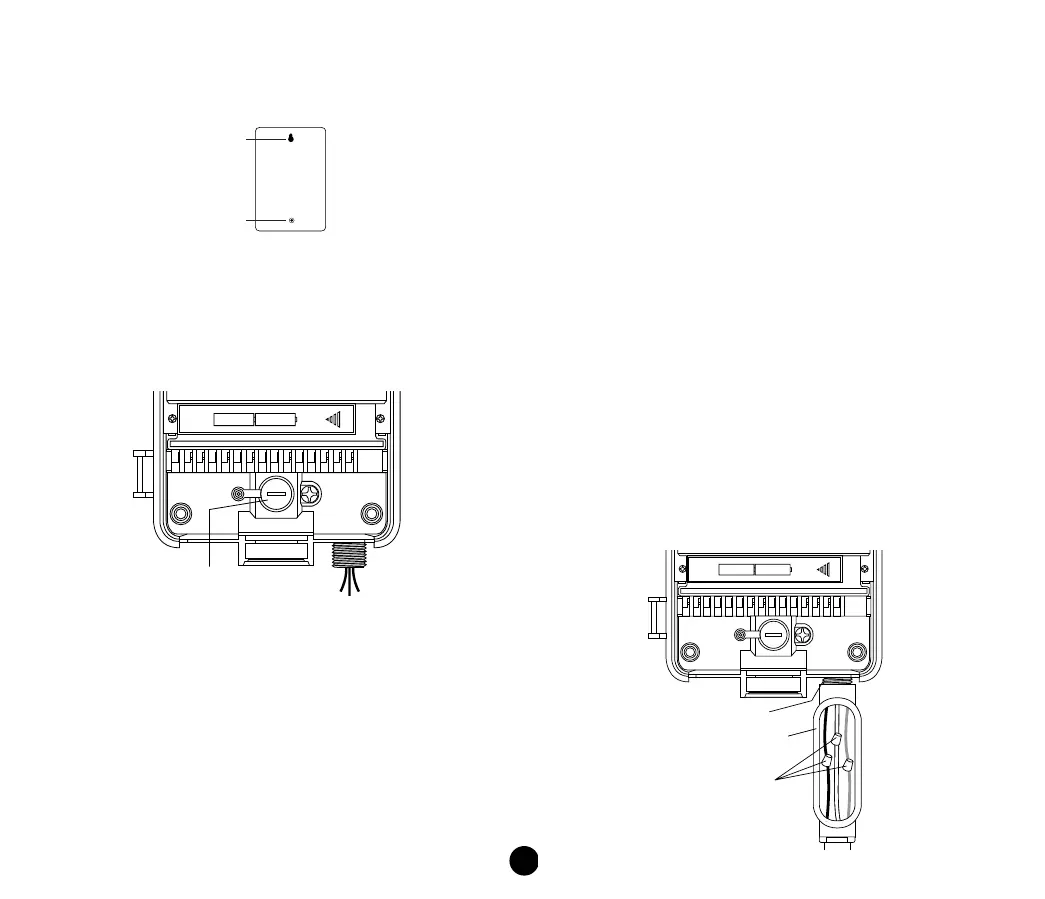

FIGURA 21: Collegamento all’impianto elettrico tramite cassetta di giunzione
OPEN
'AA' SIZE BATTERY'AA' SIZE BATTERY
1234 56789101112PUMP COM1 COM2
Rubinetto di
regolazione
NTP 13 mm (1/2")
Scatola di
connessione
Connettori
