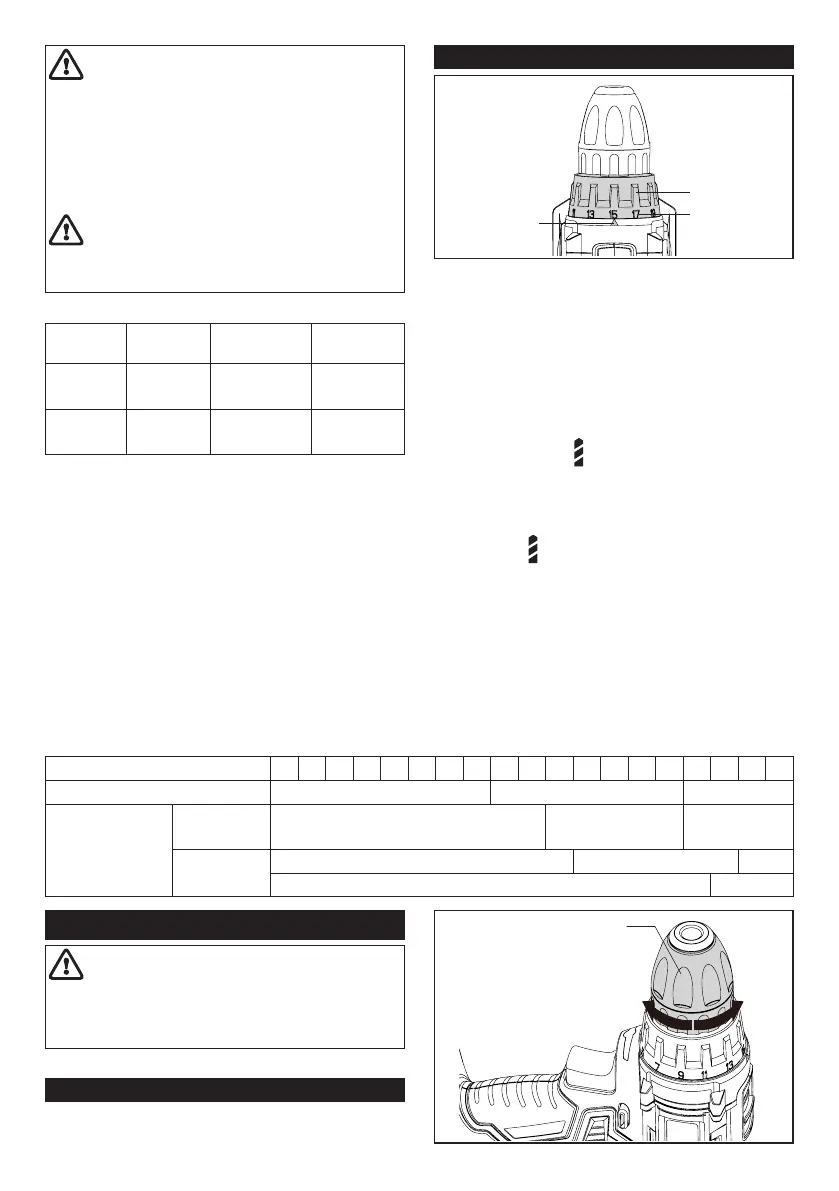

ORFELD DX025A - Page 21

21
VORSICHT:
Stellen Sie den
Schalter immer ganz in die richtige
Position.
Wenn Sie das Werkzeug
bedienen, während sich der Schalter in
der Mitte zwischen der Gang "1" und "2"
befindet, kann das Werkzeug beschädigt
werden.
VORSICHT:
Verwenden Sie den
Schalter nicht, während das Werkzeug
läuft.
Gang des
Getriebes
Drehzahl Drehmoment Anwendung
1 Niedrig Hoch
Hohe
Belastung
2 Hoch Niedrig
Geringe
Belastung
Um die Drehzahl zu ändern, schalten Sie
zuerst das Werkzeug aus. Wählen Sie den
Gang "2" für hohe Drehzahl oder "1" für
niedrige Drehzahl, aber hohes Drehmoment.
Stellen Sie sicher, dass der Schalter vor dem
Betrieb in der richtigen Position ist.
Wenn die Werkzeugdrehzahl während des
Betriebs mit "2" extrem abnimmt, schieben
Sie den Schalter auf "1" und starten Sie den
Betrieb erneut.
Drehmomentgrenzwert einstellen
1
2
3
1. Einstellring 2. Teilung 3. Pfeil
Der Drehmomentgrenzwert kann durch
Drehen des Einstellrings in 19 Stufen
eingestellt werden. Richten Sie die Teilungen
am Pfeil auf dem Werkzeugkörper aus.
Sie können das minimale Drehmoment
bei 1 und das maximale Drehmoment bei
der Markierung erhalten. Die Kupplung
rutscht bei verschiedenen Drehmomenten,
wenn sie auf die Stufen 1 bis 19 eingestellt
ist. Die Kupplung funktioniert nicht bei der
Markierung .
Drehen Sie vor dem eigentlichen Betrieb
eine Probeschraube in Ihr Material oder ein
Stück Materialrest, um festzustellen, welches
Drehmoment für eine bestimmte Anwendung
erforderlich ist.
Die folgende Tabelle zeigt die grobe
Darstellung des Verhältnisses zwischen
Schraubengröße und Teilung.
Teilung 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
Maschinenschraube M4 M5 M6
Holz-schraube
Weichholz
(z. B. Pinie)
- ɸ3.5 x 22 ɸ4.1 x 38
Hartholz
(z. B. Lauan)
- ɸ3.5 x 22 -
- ɸ4.1 x 38
MONTAGE
VORSICHT:
Stellen Sie vor
Arbeiten am Werkzeug sicher, dass das
Werkzeug ausgeschaltet und der Akku
entfernt ist.
Schrauberbit/Bohrer ein- oder ausbauen
1
2 3
