Forandringer forbeholdes - Ändringar kan förekomma - Subject to changes without notice
Vv Kv
ø15
430
ø200

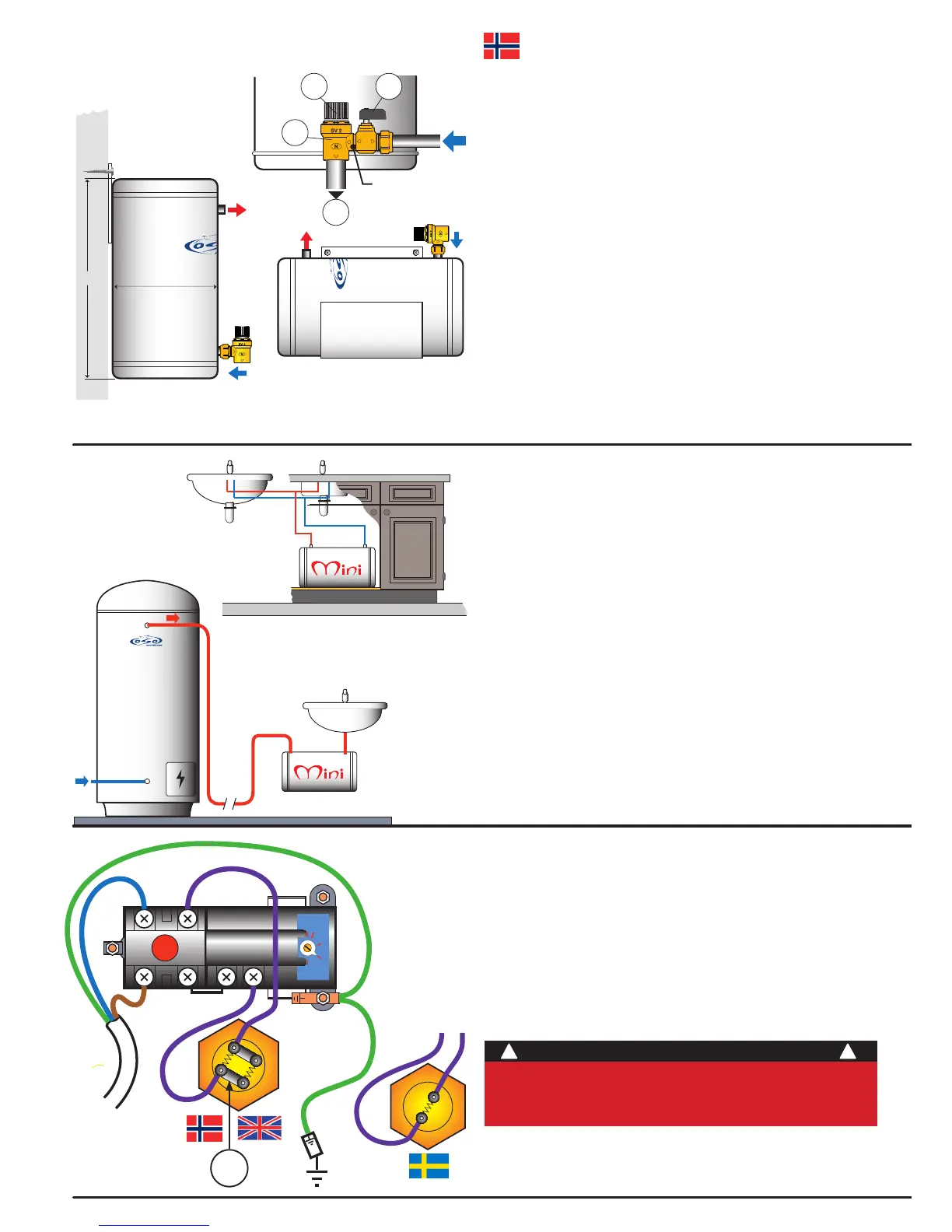

Mini RM 5 - montasje
Valgfri plassering:
1. Liggende i benk e.l. med festejernet svingt på tvers
2. Liggende på medfølgende veggbrakett. Liggende montasje gir
mest varmtvann. Fordi kv/vv må være montert rett opp, kan
den ikke tømmes ved frostfare uten først å demonteres.
3. Hengende på vegg med solid skruefeste
4. Stående på gulv med festejern i vegg
Enkel rørmontasje:
Sikkerhetsventilen SV er fabrikkmontert, og kan svinges 360° for prak-
tisk innføring av kv-røret. Tiltrekkes med kraft 60 Nm.
Kv og vv kobberrør ø10 mm klemringskobles.
Viktig: Overløpsrøret O (ø18mm) føres uavstengbart fra SV til synlig
og frostfritt avløp (fritt fall forenkler tømmingen).
Enkel bruksanvisning: Fyll vann før strøm påsettes!
Kv-tilførselen er strupet til ca. 5 l/min. med vannbegrenser-skive.
Avreise/tordenvær/tømming: Ta ut nettkabelen.
Tømming: Steng stoppekran S. Åpne rattet R og en vv-kran. Sørg for
fall og sjekk at vannet renner.
NB: Ved liggende montasje må berederen kobles fra og tømmes
stående.
Årlig test: Åpne R ved å vri mot klokken til vannet renner fra overlø-
pet O. Vri R videre til klikk (stengt).
SV
R S
o
Stengeventil S medfølger ikke. • Stängningsventil S medföljer inte.
Stop valve S is not supplied from factory.
Mini som ettervarmer
Ved lange rørstrekk kan Mini benyttes som ettervarmer og gir varmt-
vann straks kranen åpnes.
NB: Fjern vannbegrenser-skiven i sikkerhetsventilens 3/8”r
kaldtvanns-innløp. Dette fungerer også dersom man ønsker
større vannhastighet ved vanlig bruk.
Mini under servant
Kan henges på vegg direkte under tappestedet, og gir da varmtvann
straks.
Medfølgende veggbrakett benyttes, sørg for godt skruefeste i vegg.
Kv/vv-anslutninger monteres rett opp.
Om berederen blir helt tømt for varmtvann ved kontinuerlig bruk,
varmes hele volumet opp igjen på bare 10 minutter.
Delebehov - skaffes av rørlegger:
KV: Stoppekran 3/8” utv. x ø10 klemringskobling.
VV: Klemringskobling ø15.
O : Overgang 3/4” utv. x ø15 klemringskobling.
Rør: ø10 cu og ø18 cu (innv.) til overløp.
+ -
1 3
2 4
RESET
1
2
RGK
L
TS2
L
El-montasje: NB: Fyll vann før strøm settes på!
Nettkabelen plugges i nærmeste 16A jordet kontakt. Hvis kun 10A
sikringer kan elementet, som har en effekt på 3kW, halveres til
1,5kW ved å fjerne lasken “L”. All effekt over 2 kW krever fast el-
montasje, utført av aut. elektriker. Evt. kan 2kW kolbe m/ledning og
støpsel monteres. Alle interne el-koblinger er fabrikkmontert. Termo-
staten er ferdig innstilt på ca. 70°C. Ved kalkholdig vann anbefales
montasje av kalkoppløser på anlegget, som gir mye lengre levetid
på el-kolben.
Feilsøking: Kun kaldtvann: Sjekk strømtilførselen. Hvis OK, ta ut
nettkabelen og åpne el-lokket. Trykk på “reset”-knappen. Still evt.
ned termostat 5°C.
Hvis fortsatt feil, skift elementet eller termostaten TS2. Må utføres
av aut. montør.
Ved elektrisk tilkobling av varmtvannsbereder skal gjeldende versjon av NEK
400 følges - ved nyinstallasjon av bereder med 3 kW må autorisert elektriker
sørge for fast montasje. Ved rehabilitering/utskiftning av eldre beredere kan
medfølgende nettkabel m/plugg benyttes.
VIKTIG
! !
ø15
3/8”
Max vanntrykk: 10 bar/1MPa
Prøvetrykk: 15 bar/1,5MPa
Max vanntemperatur: 85°C
Strømart: 230V 1-fas
Horisontal montasje anbefales
Liggande montage rekommenderas
Horizontal tting recommended.
RGK
L
