Blatt Nr.
Ausgabedatum: Rev. F 29. April 2019
© Bosch Automotive Service Solutions Inc.
2 von 3
Aufbau- und Betriebsanleitung Formular Nr. 102302
Aufbauanleitung
(Die Artikelnummern beziehen sich auf die Teileliste Nr. 100300)
Hinweis:
•
Es ist einfacher, den Montagebock aufzubauen, wenn man den Fuß während des Aufbaus auf der
Versandpallette lässt.
•
Während des Aufbaus des Montagebocks einen Deckenlaufkran oder einen Lastenaufzug benutzen; ein
Gabelstapler kann benutzt werden, falls keine anderen Mittel zur Verfügung stehen.
1. Den Spindelkasten in eine aufrechte Position bringen.
2. Den Werkzeugkasten (Artikel-Nr. 1) auf den Spindelkasten stellen.
3. Den Hebebock (13) auf die Platte stellen, wie es in der Teileliste gezeigt ist. Den Hebebock mit den
Federringen und den Innensechskantschrauben (21 und 22) mit der Platte verschrauben und die komplette
Montagevorrichtung nach vorne schieben.
4. Einen Sicherheitsring (3) an das Ende jedes Passstifts (Artikel 11 und 15) montieren.

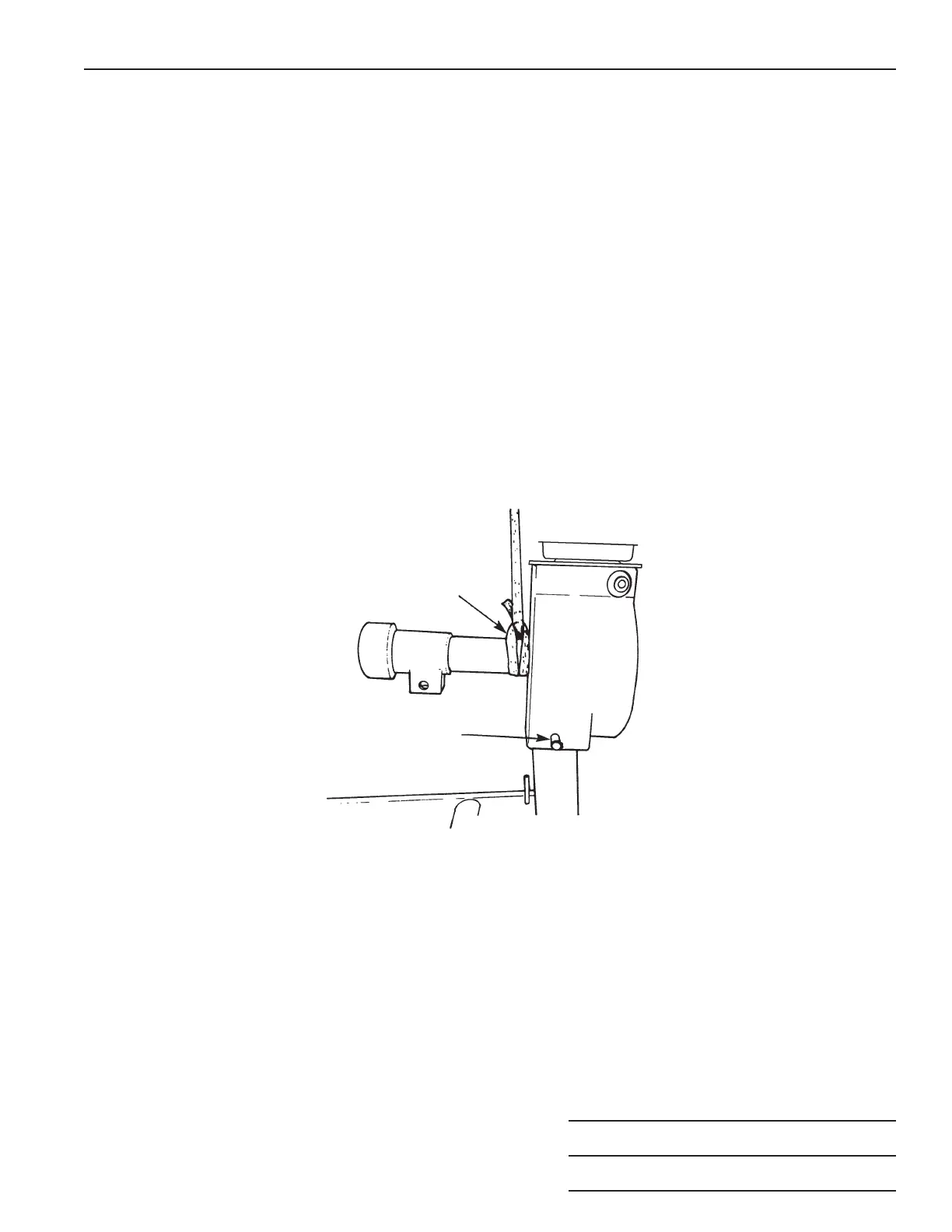

5. Einen Krangurt um den Spindelkasten wie in Abb. 2 befestigen. Den Spindelkasten anheben und auf den
Pfosten herunterlassen. Den Spindelkasten an den Löchern ausrichten und den längeren Passstift (11)
hineinstecken. Einen Sicherungsring (3) an das andere Ende des Passstiftes stecken.
6. Den Hebebock anheben und in die Halterung unter der Kippwelle einfügen. Einen Passstift (15) hineinstecken
und den Passstift an der Stelle mit einem Sicherungsring (3) befestigen.
7. Den Hebel (27) für den Hebebock in die Ruheposition auf dem Montagebock wie in Abbildung 1 stellen.
8. Bei der Rohrmontage die Spindelmutter (5) anziehen, bis sie dicht am Getriebegehäuse (2) anliegt. Die
Spindelmutter um ein Achtel zurückdrehen und die Feststellschraube (4) festziehen.
9.
Wenn ein Adapter zur Motorlagerung im Lieferumfang enthalten war, ihn an die Kippwelle wie in Abbildung 1
gezeigt
anbringen. Die Bolzen auf 610 N•m (450 ft. lbs.) festdrehen.
Hinweis: Den Sechskantschlüssel (mitgeliefert) als Adapter mit einem Steckschlüssel für die
Innensechskantschrauben benutzen.
Platzierung
des Krangurtes
Passstift
Abbildung 2
