Instrucciones de funcionamiento
1. Cierre herméticamente la perilla de la válvula de liberación (ubicada en la parte superior de la manija en “T”) al
darle vuelta hacia la derecha.
2. Centre la carga sobre el asiento del gato. Conecte el suministro de aire y apriete la palanca de la válvula de aire
para levantar la carga. Libere la palanca de la válvula de aire para detener el movimiento.
3. Transera la carga a los soportes.
4. Para bajar el gato, abra la perilla de la válvula de liberación al darle vuelta hacia la izquierda LENTAMENTE.
Nota: Para ajustar la manija, sostenga y luego libere la palanca para jarla en una de las tres posiciones.
Purga del gato
Las burbujas de aire se pueden quedar atrapadas dentro del sistema
hidráulico, lo cual reduce la eciencia del gato. Purgue el aire del sistema
según sea necesario, por medio de estos pasos:
1. Con el gato colocado sobre su base y el émbolo retraído, purgue el aire
al abrir la válvula de liberación.
2. Bombee durante 10 segundos.
Instruccionesprincipalesparacongurarlabomba
La bomba de aire/hidráulica posiblemente pierda su conguración durante el
envío o después de largos períodos sin utilizarse. Para preparar la bomba,
siga los pasos siguientes:
1. Retire la tapa superior.
2. Aoje el perno de conector hexagonal al darle medio giro. Consulte la Figura 2.
3. Cierre la válvula de liberación.
4. Ponga a funcionar la bomba de aire mientras aprieta y aoja el perno
varias veces.
5. Cuando el pistón comience a levantarse, apriete el perno. Verique
que el pistón se eleve hasta la máxima posición de altura.
Perno
de
conector
hexagonal
Válvulade
liberación

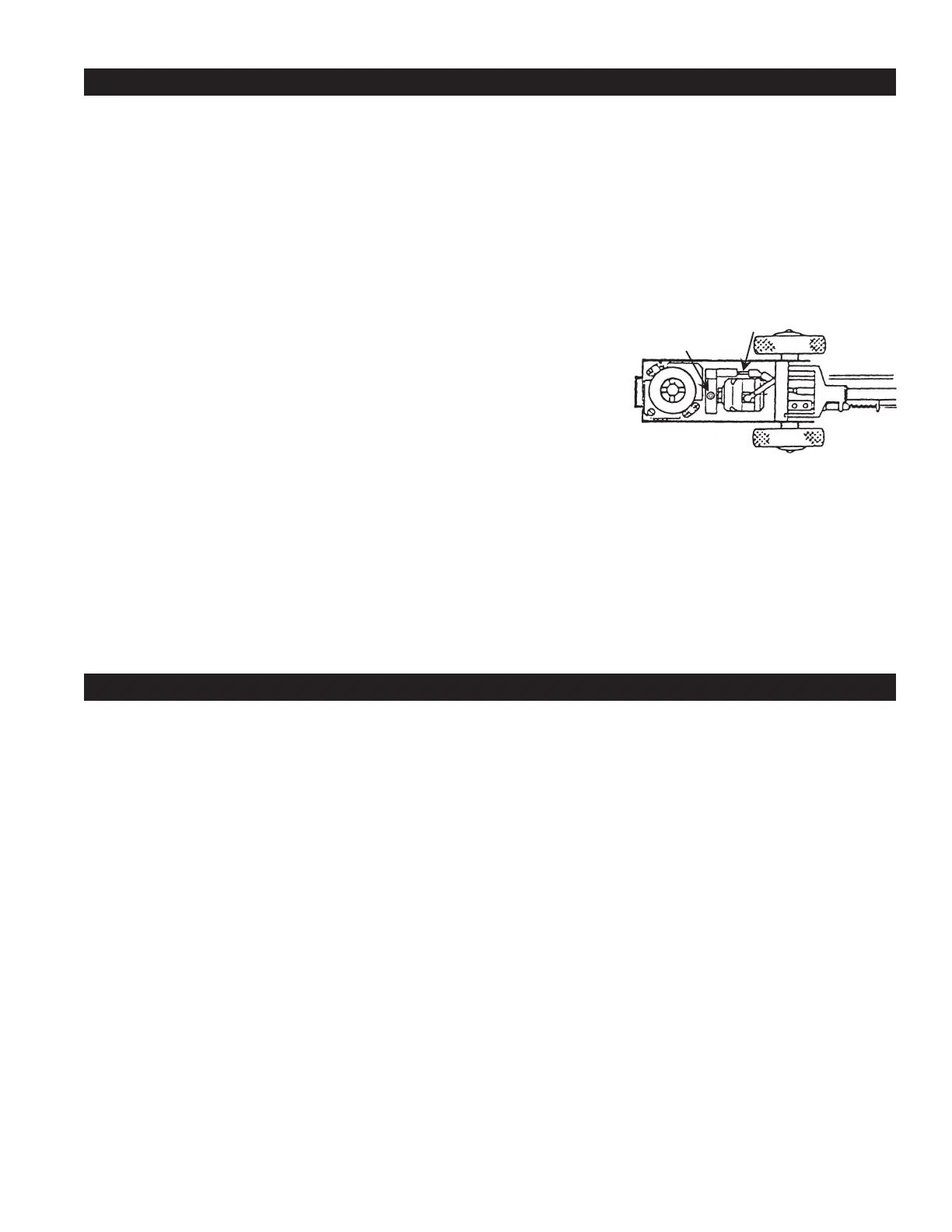

Figura 2
Mantenimiento preventivo
PRECAUCIÓN:Elpolvoeslacausaprincipalysimpledefallasenlasunidadeshidráulicas.Mantengalimpioel
gato y bien lubricado para evitar que material extraño entre al sistema. Si el gato ha sido expuesto a la lluvia,
nieve,arenaotierra,sedeberálimpiarantesdeutilizarlo.
1. Cuando el gato no está en uso, mantenga el pistón y las varillas de la bomba completamente retraídos. Guarde
el gato en su base y en un área bien protegida donde no estará expuesto a vapores corrosivos, polvo abrasivo o
cualquier otro elemento nocivo.
2. Mantenga el nivel del aceite. Si es necesario agregar aceite, retire el tapón de llenado y llene el depósito con Chevron
AW Hydraulic Oil MV o uno equivalente.
3. Siempre examine el gato antes de utilizarlo. Si encuentra alguno de los siguientes problemas, proceda con la
acción correctiva:
a. Cubierta rota o dañada e. Cabezas giratorias o tornillo de e. Cabezas giratorias o tornillo de ajuste con
ajuste con funcionamiento incorrecto funcionamiento incorrecto
b. Desgaste excesivo, dobladuras u otro daño f. Herramientas ojas
c. Fuga del líquido hidráulico g. Equipo modicado o alterado
d. Varilla del pistón rayada o dañada
