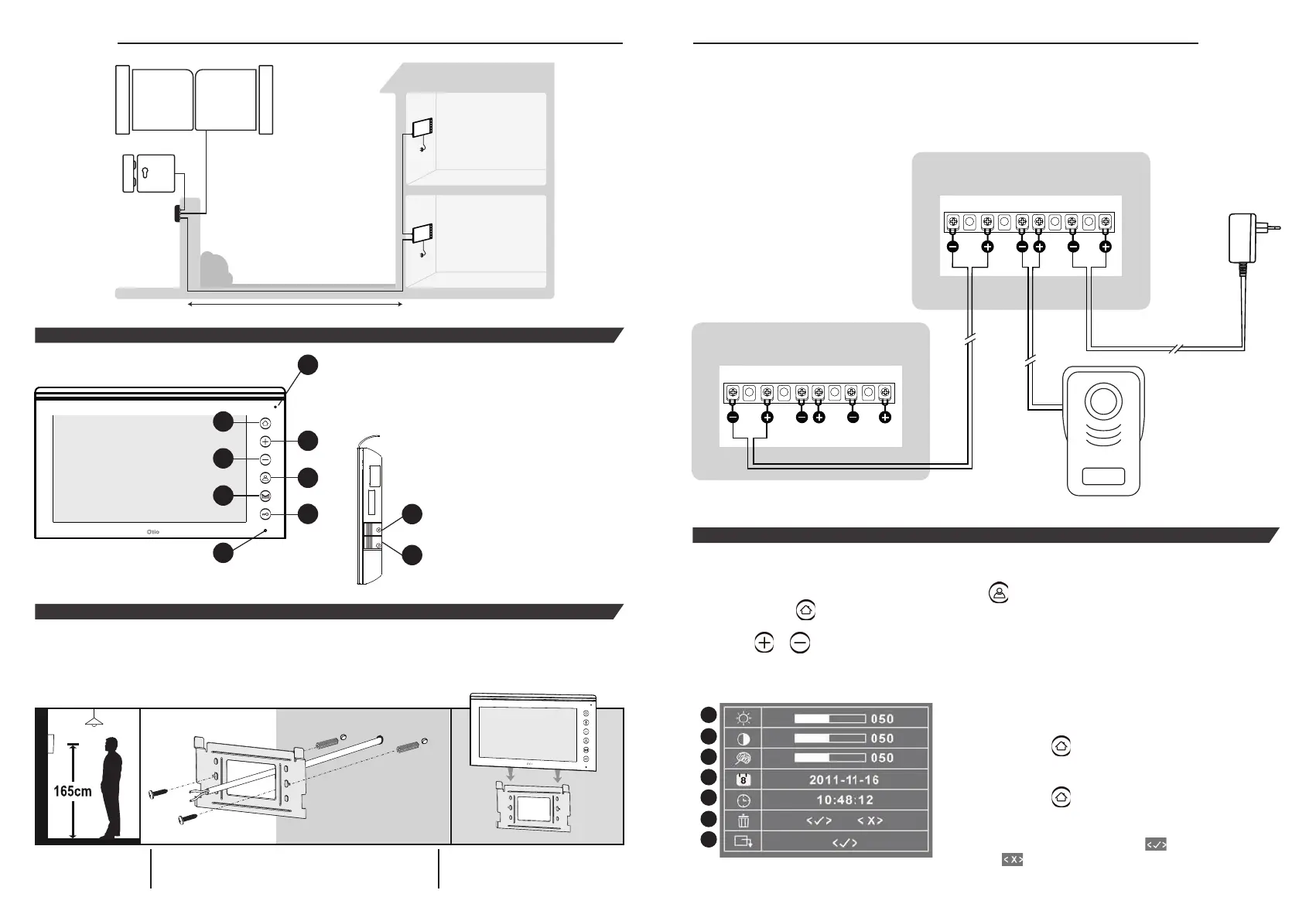

Otio REFLET - Page 7

/13 /12 ESPAÑOL ESPAÑOL
1. Micrófono
2. Tecla de configuración
3. Tecla de ajuste +
4. Tecla de ajuste –
5. Tecla de contestación de
llamada y llamada interna
6. Tecla de mando de abertura
de la cancela
7. Tecla de mando del pestillo
8. LED indicador MUTE
9. Botón de volumen timbre
10. Botón de selección melodía
9
10
PRESENTATION
INSTALLATION
Recomendación: Antes de empezar la instalación, cortar la alimentación eléctrica
Recomendación: Antes de empezar la instalación, cortar la alimentación eléctrica. No se debe encender
el monitor antes de haber llevado a cabo la conexión eléctrica completa del video interfono y del conjunto
de los equipos eléctricos. Este producto no es adecuado para condiciones climáticas extremas.
Fijar el soporte con los tacos y tornillos suministrados.
Situar el monitor sobre el soporte y fijarla con
el tornillo suministrado.
Posicionar el monitor sobre el
soporte y encajarlo en las muescas
de la parte trasera del monitor.
Altura de fijación
recomendada 1,65 m
5m. (min.) à 100m. (max.)
MONITOR Otio
Opcional
Vendido por separado
MONITOR Otio
VIDEO INTERFONO Otio
Vendido por separado
VIDEO INTERFONO Otio
Vendido por separado
3
4
5
6
7
8
2
1
Conexión eléctrica
Se recomienda utilizar para un funcionamiento óptimo:
• de 0 a 50 m: cable telefónico 6/10
e
• de 50 a 100 m : cable coaxial o apantallado de 1,5 mm
2
Configuración
El menú configuración es accesible mediante la tecla .
Presionar la tecla
para desplazarse por los diferentes parámetros.
Las teclas
y permiten modificar los ajustes. Aparece la siguiente pantalla en el monitor:
1
2
3
4
5
6
7
1. Luminosidad
2. Contraste
3. Color
4. Fecha
La tecla
permite validar y pasar
al ajuste siguiente.
5. Hora (antes de la primera utilización)
La tecla
permite validar y pasar al ajuste
siguiente.
6. Borrado total de la memoria
El icono correspondiente:
para validar,
para salir sin borrar.
7. Salir del menú de configuración
CARACTÉRISTIQUE
MONITOR OPCIONAL
Vendido por separado
MONITOR
2 hilos 2 hilos
2 hilos
INSTRUCCIONES
da 5m (min.) a 100m (max.)
