CB2 TAC5 SC Installationsanleitung
(v.1/2016)

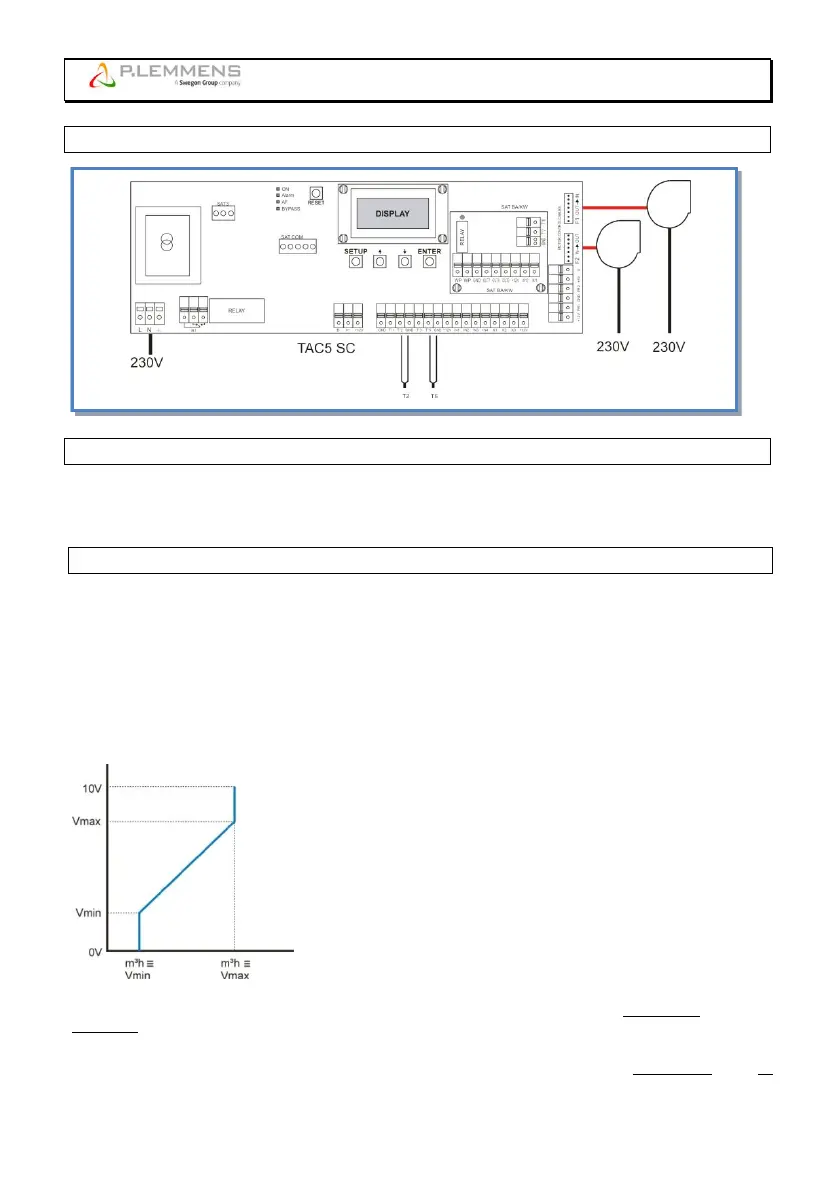

1) Anschlussschema
2) Anschlusspläne
Siehe spezifische Anschlusspläne je nach Arbeitsmodus in der Anlage.
Die Start/Stop-Funktion der Ventilatoren muss über die Eingänge K1/K2/K3 (softstop) aktiviert werden
und nicht über die Stromversorgung 230V.
3) Arbeits - Modi
Die Kontrollbox CB2 TAC5 SC ermöglicht eine Konfiguration in 4 verschiedenen Modi:
CA MODUS:
Der Nutzer definiert 3 konstante Volumenströme m³h K1, m³h K2 und m³h K3.
Die Aktivierung erfolgt über die Eingänge K1/K2/K3.
LS MODUS:
Der angeforderte Volumenstrom für den Ventilator ist eine Funktion eines 0-10 V Signals am Eingang K2
(linearer Zusammenhang). Der Zusammenhang wird über 4 Werte definiert: Vmin, Vmax, m³h≡Vmin und
m³h≡Vmax.
Prinzip:
Der Wert m³h≡Vmin kann kleiner oder größer sein als m³h≡Vmax.
Anmerkung::Im « advanced setup » ist es möglich, den “Stop” des
Ventilators festzulegen, wenn das Signal kleiner oder größer ist als der
festgelegte Wert.
CPf MODUS:
Der Ventilator wird so geregelt, dass ein vorgegebener Druckwert im Vergleich zum berechneten Druck des
Ventilators konstant gehalten wird.
CPs MODUS:
Der Ventilator wird so geregelt, dass ein vorgegebener Druckwert im Vergleich zu einem gemessenen Druck im
Kanalsystem konstant gehalten wird.
