CB2 TAC5 SC Manuel d’installation
(v.1/2016)

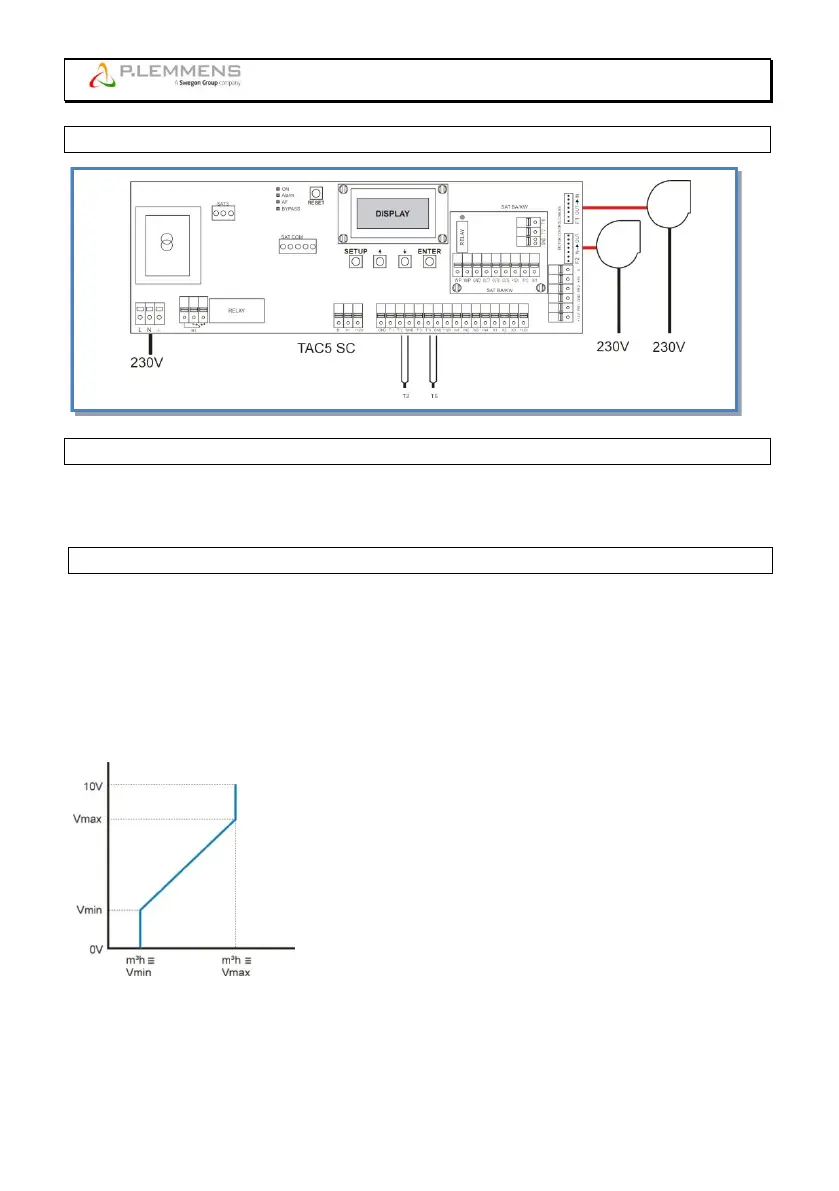

1) Schémas de principe
2) Schémas de raccordement
Voir schémas de raccordement spécifiques au mode de fonctionnement repris en annexe.
La marche/arrêt du ventilateur doit être assurée via les entrées K1/K2/K3 (fonction softstop) et non via
l’alimentation 230V.
3) Modes de fonctionnement
Le boîtier de contrôle CB2 TAC5 SC permet la configuration des 4 modes de fonctionnement suivants :
MODE CA :
L’installateur définit 3 consignes de débit constant (m³h K1, m³h K2 et m³h K3).
Celles-ci seront activées via les entrées K1/K2/K3
MODE LS :
La valeur de consigne de débit est fonction d’un signal 0-10V raccordé sur l’entrée K2 (lien linéaire).
L’installateur définit le lien LS via 4 valeurs Vmin, Vmax, m³h≡Vmin et m³h≡Vmax.
Schéma de principe :
La valeur m³h≡Vmin peut être inférieure ou supérieure à m³h≡Vmax.
Via le setup avancé il est possible d’arrêter le(s) ventilateur(s) si le signal
d’entrée est inférieur et/ou supérieur à une limite donnée.
MODE CPf :
Le débit du ventilateur est automatiquement modulé afin de maintenir une valeur de pression calculée constante.
MODE CPs :
Le débit du ventilateur est automatiquement modulé afin de maintenir une valeur pression mesurée par une
sonde constante.
