6.2.2 Collegamenti esterni

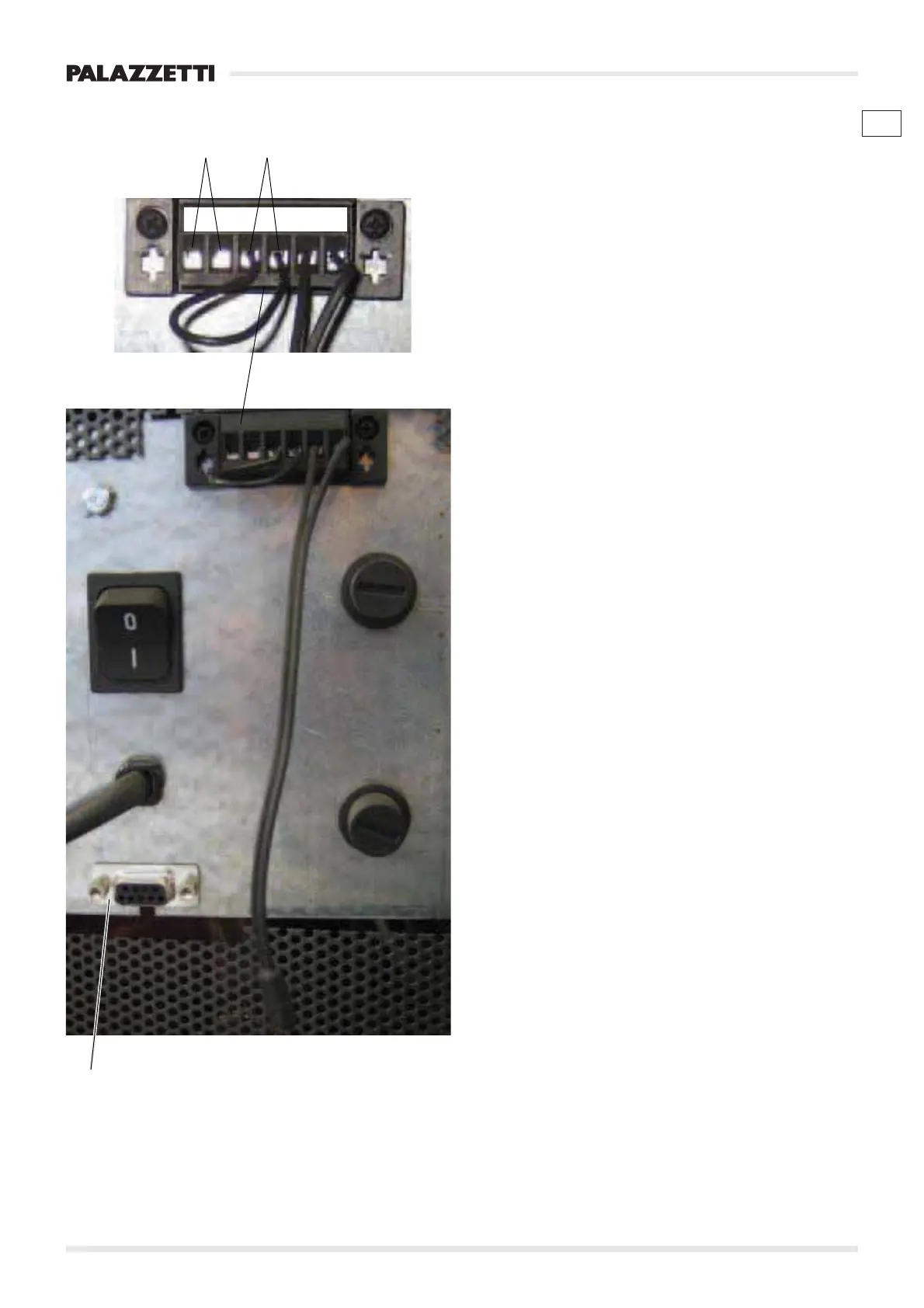

Dove previsto, sul montante della stufa si trova (Fig.
6.2.2-1):
O/O = Libero 1 - 2
TE = Termostato esterno 3 - 4
RS232 = collegamento seriale ad uso interno Palazzetti
6.2.2.1 Collegamento termostato
MORSETTIERA COLLEGAMENTO TERMOSTATI
(Fig. 6.2.2.1-1)
Il collegamento di un eventuale termostato, dovrà
essere effettuato nell’apposita morsettiera posta sul
retro della stufa, secondo lo schema indicato in Fig.
6.2.2.1-1.
Termostato ambiente
(N.C.= Normalmente Chiuso)
S
e alla scheda è collegato un termostato esterno il cui
contatto si apre la stufa si porterà in “STAND-BY
REMOTO”. Vedi cap. 7.6.5.
O
Disinserire l’alimentazione elettrica prima di
p
rocedere con i collegamenti.

Il termostato ambiente deve essere a contatto
pulito.
(Non deve avere tensione in uscita).
