6
ESPAÑOL
TERMINALES EN LA PARTE POSTERIOR DE LA TV PARA CT-20SL15
VCR
CONEXIONES DE EQUIPO OPCIONAL

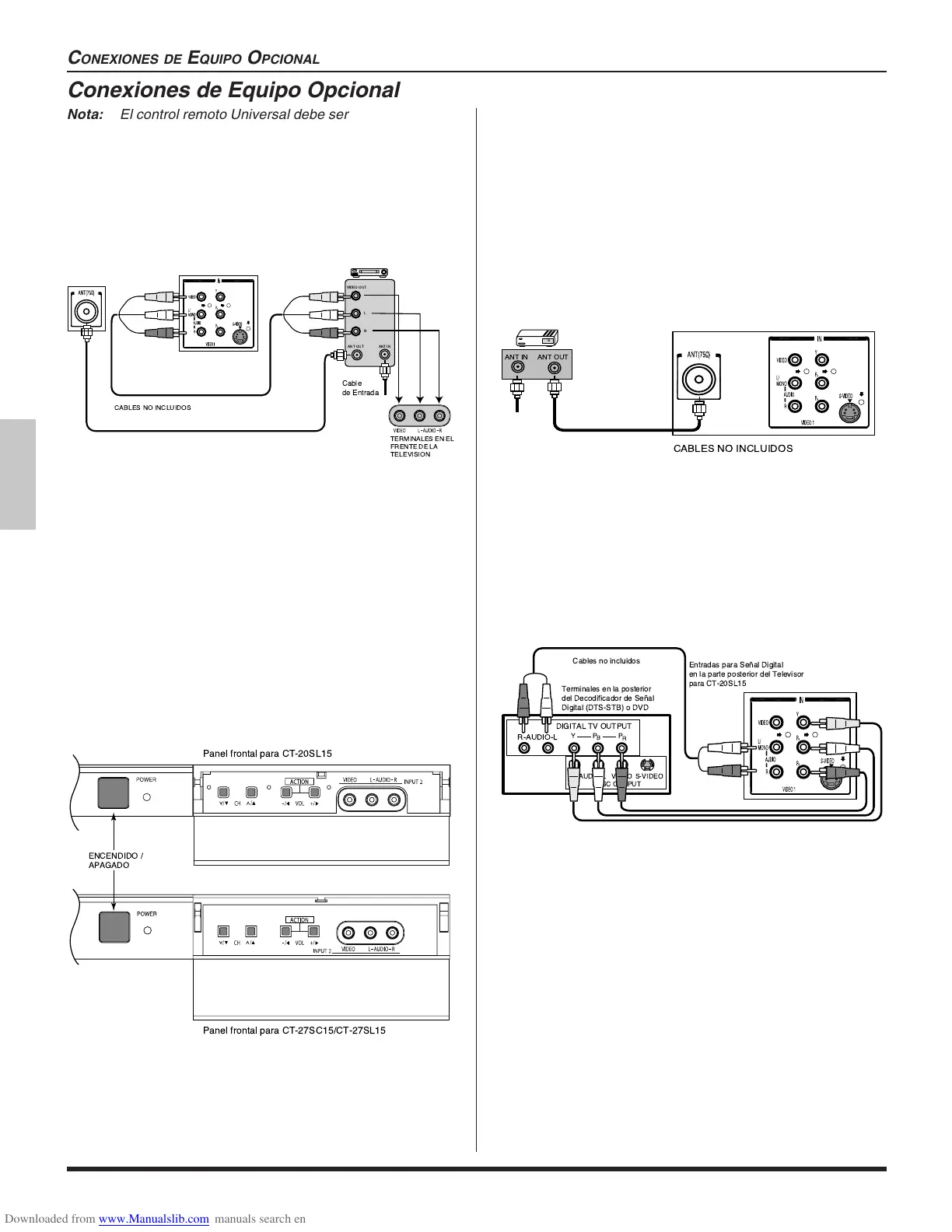

Conexiones de Equipo Opcional
Nota: El control remoto Universal debe ser programado con
los códigos que se incluyen para operar el equipo.
Conexión de la Videocasetera
Videocaseteras, equipo de videodiscos, equipo de vídeo
juegos y teletexto pueden también ser conectados a la
entrada de conexión de vídeo. Vea el manual de su
equipo opcional para más información.
Procedimiento
• Conecte el equipo a la entrada de Audio/Vídeo en la
parte posterior del televisor como se muestra en la
figura.
• Seleccione la Modalidad de Vídeo presionando el botón
de TV/VIDEO.
• Opere el equipo opcional tal como se instruye en el
manual del equipo.
Nota: Cuando el cable S-vídeo y el cable de vídeo estándar
se conectan al mismo tiempo, el cable de S-vídeo tiene
preferencia sobre el cable de vídeo.
Panel de Control Frontal
El panel de control frontal puede ser usado para accesar
el menú o cambiar el modo de vídeo cuando no se
disponga del control remoto.
Procedimiento
• Conecte su equipo a las conexiones Audio/Vídeo en
la parte frontal de la televisión.
• Presione el butón de TV/VIDEO para seleccionar la
entrada de VIDEO1 o 2.
• Opere el equipo como se instruye en el manual del
equipo.
Conexión del Decodificador de Cable
Siga este diagrama cuando concecte su televisor
solamente a un decodificador de cable.
Procedimiento
• Sintonize el televisor al canal 3 o 4.
• Usando el decodificador de cable, sintonize el canal
de cable premium que desea ver.
Conexión del Decodificador de Señal Dig-
ital (DTV-STB) o DVD
Utilice este diagrama para conectar el decodificador de
Señal Digital Panasonic (DTV-STB) ó DVD a su Televisor.
Notas:
• El televisor tiene un grupo de entradas de vídeo
compuesto: Y, PB y PR. Las entradas separadas para
las señales compuestas de color, proveen una mejor
separación de luminancia y color. Utilice las entradas
de audio compuesto: Izquierda (L) y Derecha (R) para
conectar.
• Seleccione el modo de salida para formato del DTV-
STB. El televisor solo puede recibir señales en formato.
La imágen aparecera distorsionada si en el
decodificador se selecciona otro tipo de formato (por
ejem. 480p, 720p o 1080i).
• Solo una entrada de audio esta disponible en los
conectores de A/V posteriores. Si utiliza la entrada de
video por componentes (Y, Pb, Pr) y las entradas de
audio L & R, la entrada de video compuesto (conector
RCA amarillo) no puede ser conectada al conector de
audio.
Cable de
Entrada
ANT IN ANT OUT
15
Decodificador
de Cable
TERMINALES EN LA PARTE POSTERIOR DE LA TV
PARA CT-20SL15
CABLES NO INCLUIDOS
!"
# $
%" &'
" ! $ %"
!" !" (
! )*+,
3T00231A S P01-11 3/5/05, 14:136
