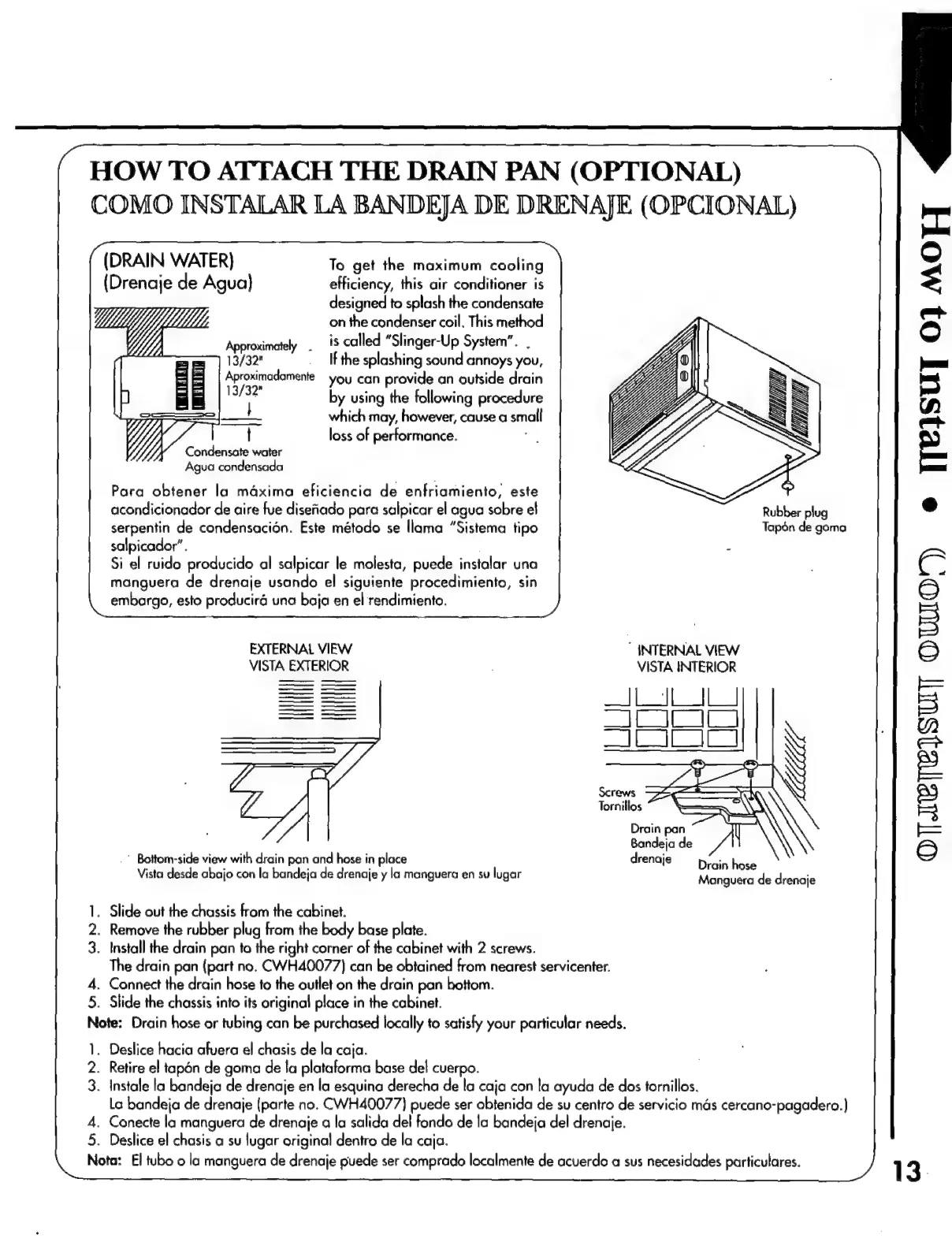

HOW TO ATTACH THE DRAIN PAN (OPTIONAL)
COMO INSTALAR LA BANDEJA DE DRENAJE (OPCIONAL)
(DRAIN WATER) To get the maximum cooling
(Drenaje de Agua} efficiency, this air conditioner is
designed to splash the condensate
on the condenser coil. This method
Approximately _ |S called "Slinger-Up System".
13/32" If the splashing sound annoys you,
Aproximadamente you can provide an outside drain
13/32 by using the following procedure
which may, however, cause a small
loss of performance.
Condensate water
Agua condensada
Para obtener la máxima eficiencia de enfriamiento, este
acondicionador de aire fue diseñado para salpicar el agua sobre el
serpentin de condensación. Este método se llama “Sistema tipo Tapón de goma
salpicador”.
Si el ruido producido al salpicar le molesta, puede instalar una
manguera de drenaje usando el siguiente procedimiento, sin
embargo, esto producirá una baja en el rendimiento.
EXTERNAL VIEW ` INTERNAL VIEW
VISTA EXTERIOR VISTA INTERIOR
EEE
EEN
EEES
UN
Ti
Screws
Tornillos
Drain pan
Bandeja de
.' Bottom-side view with drain pan and hose in place drenaje Díain hoie
Vista desde abajo con la bandeja de drenaje y la mangvera en su lugar Manguera de drenaje
. Slide out the chassis from the cabinet.
. Remove the rubber plug from the body base plate.
. Install the drain pan to the right corner of the cabinet with 2 screws.
The drain pan (part no. CWH40077) can be obtained from nearest servicenter.
. Connect the drain hose to the outlet on the drain pan bottom.
. Slide the chassis into its original place in the cabinet.
Note: Drain hose or tubing can be purchased locally to satisfy your particular needs.
1.
2.
3.
4.
5.
Deslice hacia afuera el chasis de la caja.
Retire el tapón de goma de la plataforma base del cuerpo.
Instale la bandeja de drenaje en la esquina derecha de la caja con la ayuda de dos tornillos.
La bandeja de drenaje [parte no. CWH40077) puede ser obtenida de su centro de servicio más cercano-pagadero.)
Conecte la manguera de drenaje a la salida del fondo de la bandeja del drenoje.
Deslice el chasis a su lugar origina! dentro de la caja.
Nota: El tubo o la manguera de drenaje puede ser comprado localmente de acuerdo a sus necesidades particulares.
