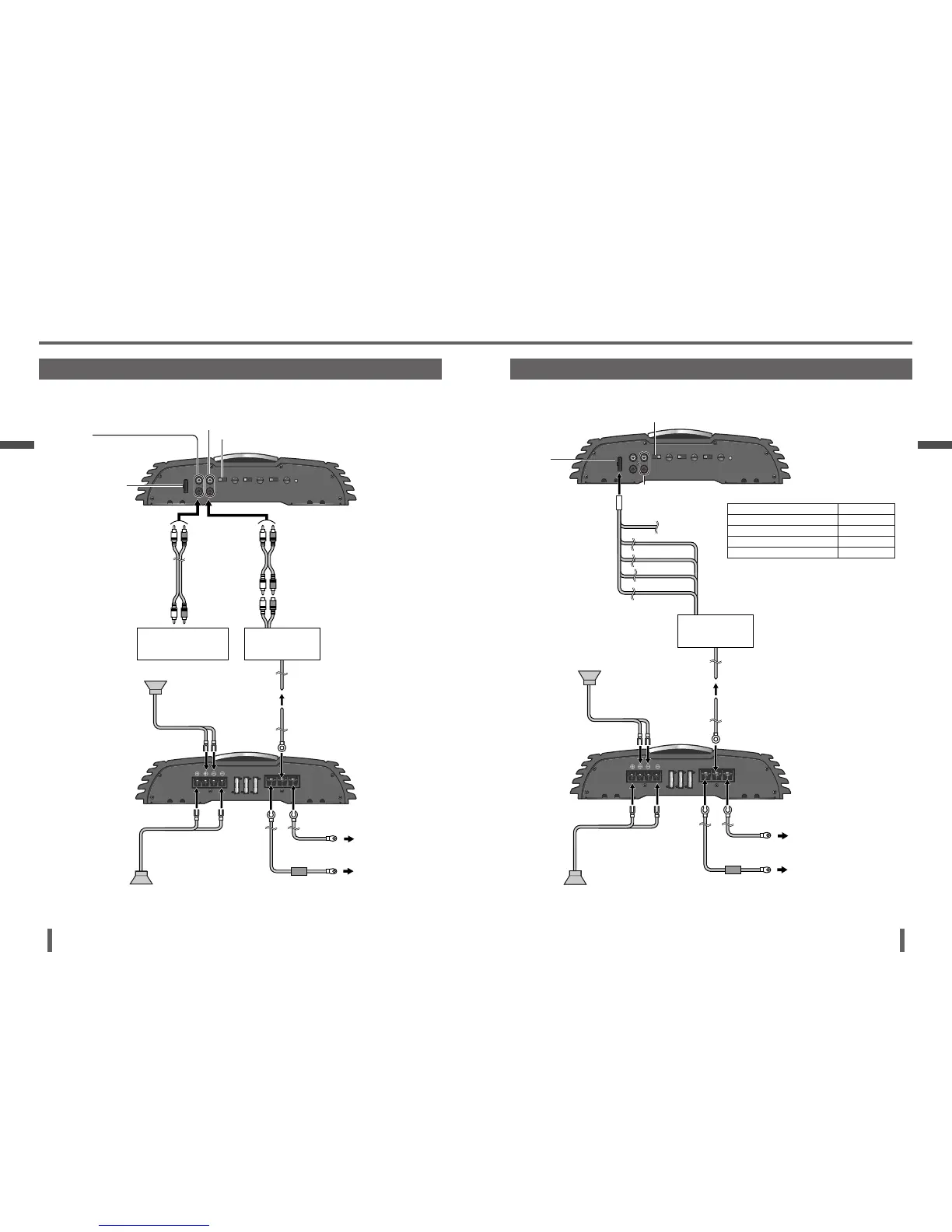

Cablaggio del modello <CY-PAD1003N>
Collegamenti dell’altoparlante con cavo RCA
Esempio: sistema di ingresso a 2 canali
Unità di testaAmplifi catore di potenza
PRE-OUT
Sinistro (min. 2 )
Destro (min. 2 )
Cavo batteria (giallo)
Alla batteria dell’auto,
corrente continua a 12 V.
Cavo di controllo amplifi catore esterno
(a strisce bianche e blu)
Al cavo dell’alimentazione
dell’amplifi catore esterno dell’unità di
testa.
Cavo di messa a terra (nero)
A una parte metallica
pulita e nuda dello chassis
della macchina.
SPEAKERS INPUT
Non utilizzato.
OUTPUT
Se si collega un altro
amplifi catore di potenza:
INPUT
Cavo RCA
(opzionale)
L (bianco)
L (bianco)
L (bianco) R (rosso)
Cavo RCA
(opzionale)
R (rosso)
R (rosso)
Collegamenti degli altoparlanti con connettori SPEAKERS INPUT
Esempio: sistema di ingresso a 2 canali
INPUT
(Non utilizzato.)
Unità di testa
Cavo batteria (giallo)
Alla batteria dell’auto, corrente
continua a 12 V.
Cavo di messa a terra (nero)
A una parte metallica pulita e nuda
dello chassis della macchina.
Cavo di controllo amplifi catore esterno
(a strisce bianche e blu)
Al cavo dell’alimentazione dell’amplifi catore esterno
dell’unità di testa.
Sinistro (min. 2 )
Destro (min. 2 )
SPEAKERS
INPUT
Uscita altoparlante
Connettore di ingresso
altoparlante
Colore del cavo dell’altoparlante Canale
Bianco Sinistro ()
A strisce bianco e nero Sinistro ()
Grigio Destro ()
A strisce grigio e nero Destro ()
INPUT SELECT
LINE
INPUT SELECT
SPEAKERS
Cavo di messa a terra
Nota relativa al cavo di messa a terra del
connettore di ingresso dell’altoparlante:
Collegare alla terra dell’unità di testa.
Evitare che l’uscita e la terra dell’altoparlante
entrino in cortocircuito. In caso contrario,
l’unità potrebbe subire danni.
