3 Cable de Audio/Video
VT
Antena
1
Alimentaciónde antenas
2 Cable coaxial RF
4 Cable de red
RF IN
Entrada de antena
RF OUT
Salida de antena
Entrada de Audio/Video
Video Amarillo
L Blanco
R Rojo
AC IN~
4 Cable de red
Salida de AUDIO
Salida
de VIDEO
Entrada de antena
50
VT
Antena
1
Alimentaciónde antenas
AV1 Toma Scart de 21 polos (TV)
3 Cable Scart de 21 polos
Necesario para TV
con Q Link
2 Cable coaxial RF
4 Cable de red
RF IN
Entrada de antena
RF OUT
Salida de antena
AC IN~
4 Cable de red
Entrada de antena
Conexiones
10

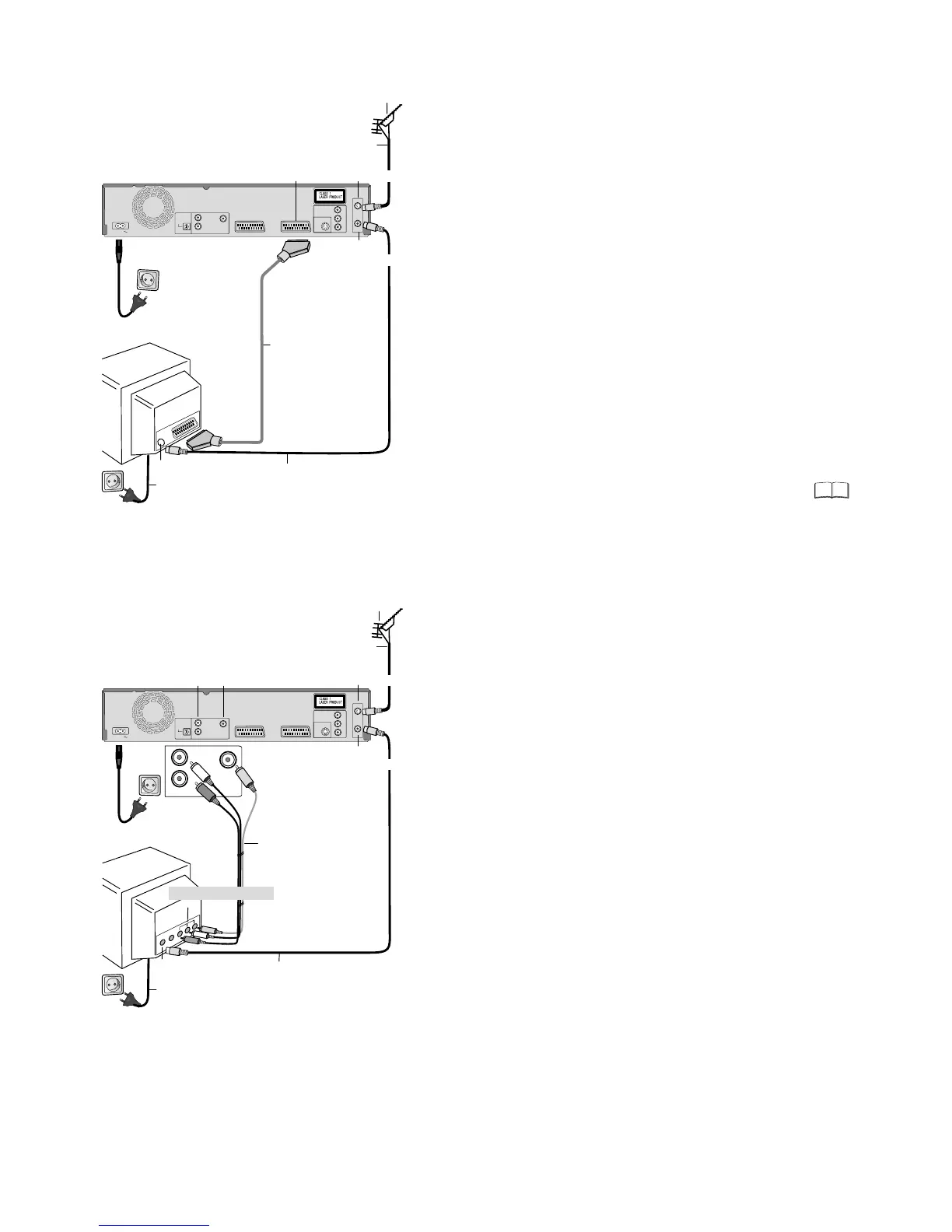

Separe todos los aparatos de la red eléctrica.
1 Conecte la antena a RF IN (Entrada de antena) del
Grabador de DVD.
2 Conecte RF OUT (Salida de antena) del Grabador de DVD
con la entrada de antena del aparato de televisión.
3 Conecte la toma AV1 (Toma Scart de 21 polos) del
Grabador de DVD con la entrada Scart del aparato de televisión.
4 Conecte el Grabador de DVD y el aparato de televisión a la
Red de corriente alterna.
Separe todos los aparatos de la red eléctrica.
1 Conecte la antena a RF IN (Entrada de antena) del
Grabador de DVD.
2 Conecte RF OUT (Salida de antena) del Grabador de DVD con la
entrada de antena del aparato de televisión.
3 Conecte AUDIO OUT (L/R) y VIDEO OUT del Grabador de DVD
con la entrada de audio/vídeo del aparato de televisión.
4 Conecte el Grabador de DVD y el aparato de televisión a la red de
corriente alterna.
Si su aparato de televisión es compatible con Q Link, conéctelo
con un cable Scart de 21 polos de cableado completo al aparato.
Las emisoras se reciben automáticamente por medio de la
[Descarga desde TV].
Si su aparato de televisión es compatible con RGB, coloque
en el menú Configuración la Salida AV1 en RGB 1 o RGB 2.
Conexión con cable Scart de 21 polos (no suministrado)
Para este tipo de conexión óptima necesita un cable Scart de 21 polos
de cableado completo. .
Conexión con cable de Audio/Video
Con los accesorios suministrados puede llevar a cabo esta conexión
estándar utilizada frecuentemente.
