13
(80.6)
(62~64)
(7~8)
(4~5)
(4~5)
(80.6)
(57)
(9~10)
L1 L2
L1
L
1
Speed Regulator Base /
調速器基地 /
Đế bộ điều chỉnh tốc độ
Terminal 1 / 端子 1 /
Cổng kết nối 1
Screw /
螺絲 / Vít
Regulator Cover/
調節器蓋子 /
Nắp bộ điều chỉnh
L 1
Switch /
開關 /
Công tắc
Live Wire /
火線 /
Dây điện
200V Class Regulator / 200V 等級調節器 /
Bộ điều chỉnh loại 200V
G)

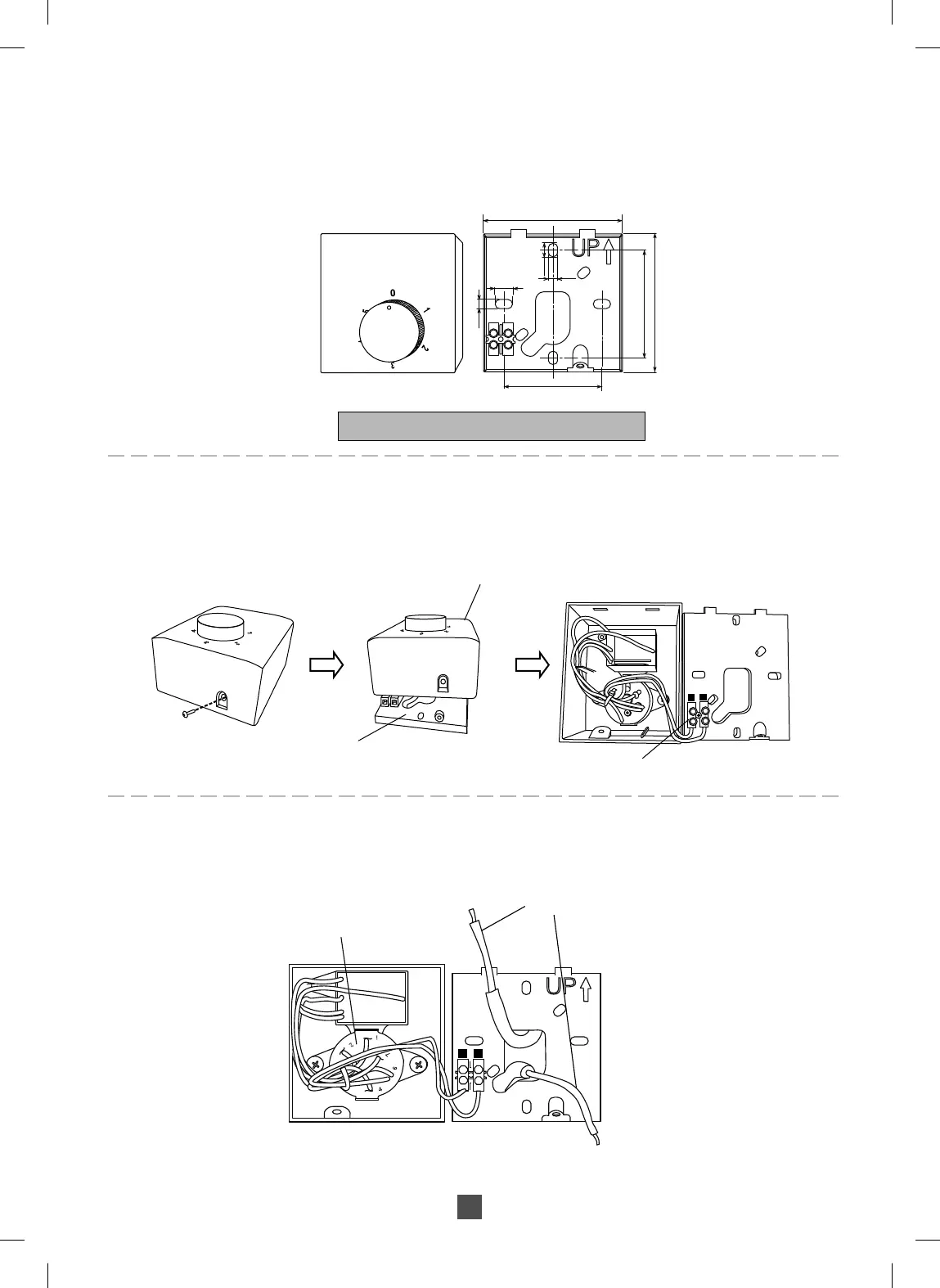

Installation of Speed Regulator /
調速器的安裝
/ Lắp đặt Bộ Điều Chỉnh
Tốc Độ
1
1
The dimension for the Speed Regulator is shown in the Diagram.
調速器的尺寸如圖所示。
Kích thước của bộ điều chỉnh tốc độ được minh họa trong sơ đồ.
2
2
Loosen the screw from the Speed Regulator Cover. Open the Speed Regulator by lifting up the Speed Regulator Cover
from the base.
鬆開調速器蓋子上的螺絲。從底部提起調速器蓋子以打開調速器。
Nới lỏng vít ở nắp bộ điều chỉnh tốc độ. Mở bộ điều chỉnh tốc độ bằng cách nhấc nắp bộ điều chỉnh tốc độ ra khỏi đế.
3
3
Insert the live wire from the wall through the hole of the Speed Regulator Base as shown.
如圖所示將火線從牆壁通過調速器底部的孔插入。
Luồn dây điện từ tường qua lỗ ở đế bộ điều chỉnh tốc độ như hình vẽ.
