F-56MZ2, F-48MZ2, F-60MZ2 F-56ML2
Spring Washer /
彈簧墊圈
/
Vòng Đệm Lò Xo
Cotter Pin /
開口銷
/
Chốt Hãm Nêm
Hexa Nut /
六角形螺帽
/
Đai Ốc Lục Giác
P-R Washer /
P-R 墊圈
/
Vòng Đệm P-R
Ellipse Bolt /
橢圓螺栓
/
Bu-lông Hình Elip
Pulley Set /
滑輪組件
/ Bộ Pu-li
Cap /
蓋子
/
Nắp
Lamp Joint /
燈接頭
/
Mối Nối Đèn
NOTE /
備註
/ LƯU Ý
For Lamp Joint installation, refer Lamp Instruction
attached. /
請參閱隨附的燈具指示以安裝燈接頭。
/
Để lắp đặt mối nối đèn, hãy tham khảo hướng dẫn sử
dụng đèn đi kèm.
Spring Washer /
彈簧墊圈
/
Vòng Đệm Lò Xo
Cotter Pin /
開口銷
/
Chốt Hãm Nêm
Hexa Nut /
六角形螺帽
/
Đai Ốc Lục Giác
P-R Washer /
P-R 墊圈
/
Vòng Đệm P-R
Ellipse Bolt /
橢圓螺栓
/
Bu-lông Hình Elip
Pulley Set /
滑輪組件
/ Bộ Pu-li
Cap /
蓋子
/
Nắp

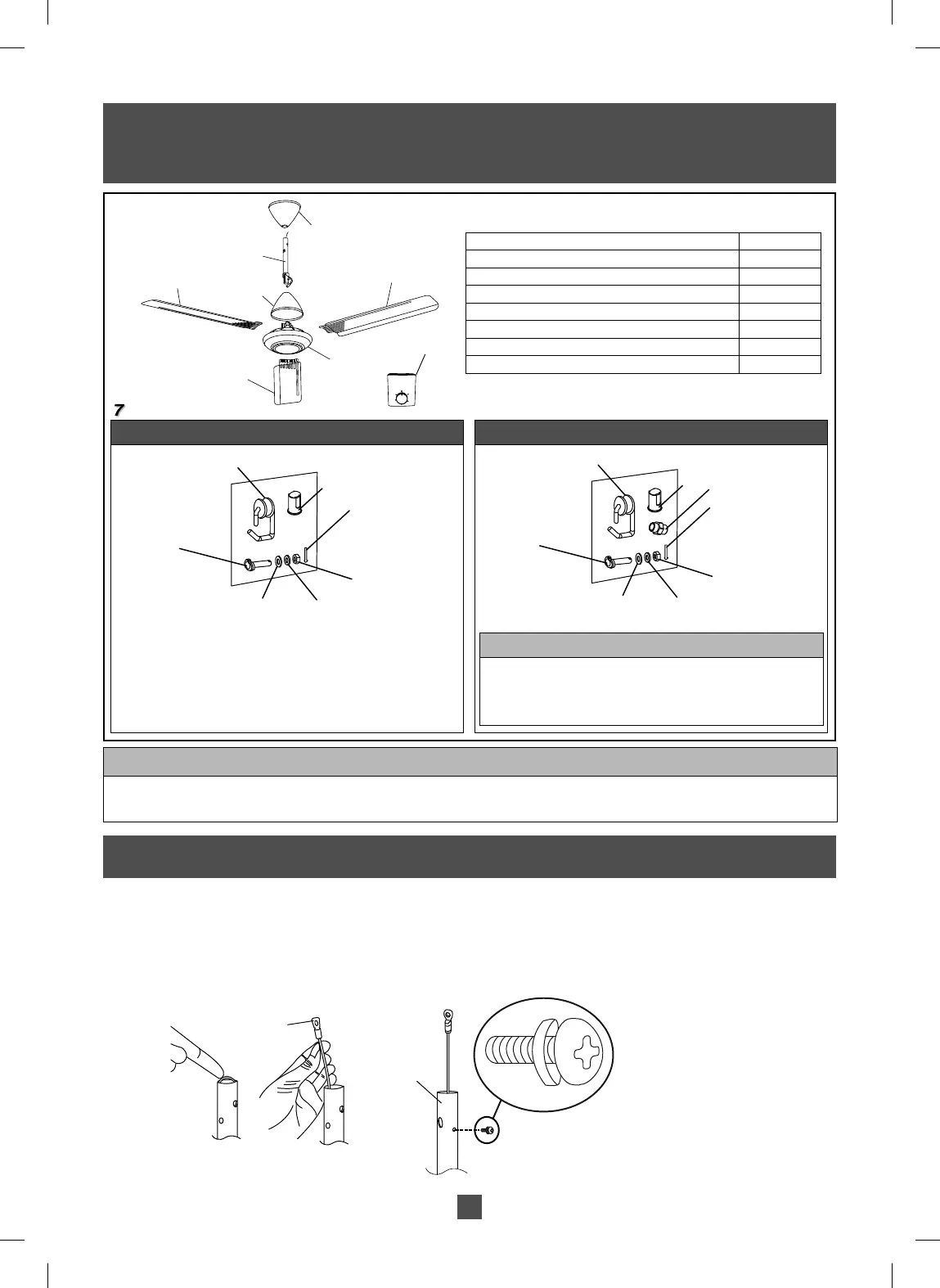

Parts /
零件
/ Các bộ phận Pcs /
件
/ Chiếc
1. Motor Assembly /
發動機組件
/ Bộ động cơ 1
2. Blade Assembly Set /
扇翼組件
/ Bộ lắp ráp Cánh quạt 3
3. Pipe /
導管
/ Ống trụ (9 or 12 or 16 or 18 or 22 inch) 1
4. Lower Canopy /
下罩蓋
/ Vỏ động cơ phía dưới 1
5. Upper Canopy /
上罩蓋
/ Vỏ động cơ phía trên 1
6. Speed Regulator /
調速器
/ Bộ điều chỉnh tốc độ 1
7.
Part Set
/
零件組
/ Bộ ốc vít 1
Pipe /
導管
/
Ống trụ
Safety Wire Screw (with washer) /
保險線螺絲（配有墊圈）
/
Vít Dây an Toàn (có vòng đệm)
Pull Safety Wire /
拉保險線
/
Kéo dây an toàn
Supplied Part
s
/
配備零件
/ Các Bộ Phận Được
Cung Cấp
How to Assemble
/
如何組裝
/ Cách lắp đặt
A)
Insert the Canopy /
嵌入罩蓋
/ Lắp vỏ động cơ
1
1
Pull out the Safety Wire from Pipe as shown. Remove Safety Wire Screw from Pipe. Keep these screws for Page 10
Step D2.
如圖所示將保險線從導管拉出。自導管拆除保險線螺絲。保存這些螺絲以供第 10 頁的步驟 D2。
Kéo dây an toàn lên từ ống trụ như hình vẽ. Tháo vít dây an toàn từ ống trụ. Cất các vít này để sử dụng cho bước D2
trang 10.
NOTE /
備註
/ LƯU Ý
Do not place the Ceiling Fan directly on the fl oor. /
切勿直接放置吊扇在地板上。
/ Không được đặt quạt trần trực tiếp lên sàn nhà.
Can cause scratches to the product. /
這可導致產品被刮花。
/ Có thể khiến sản phẩm bị xước.
F-56MZ2_ENCTVN.indd 5F-56MZ2_ENCTVN.indd 5 1/13/2015 2:27:15 PM1/13/2015 2:27:15 PM
To Next Page
