7
a
b
c
d
e

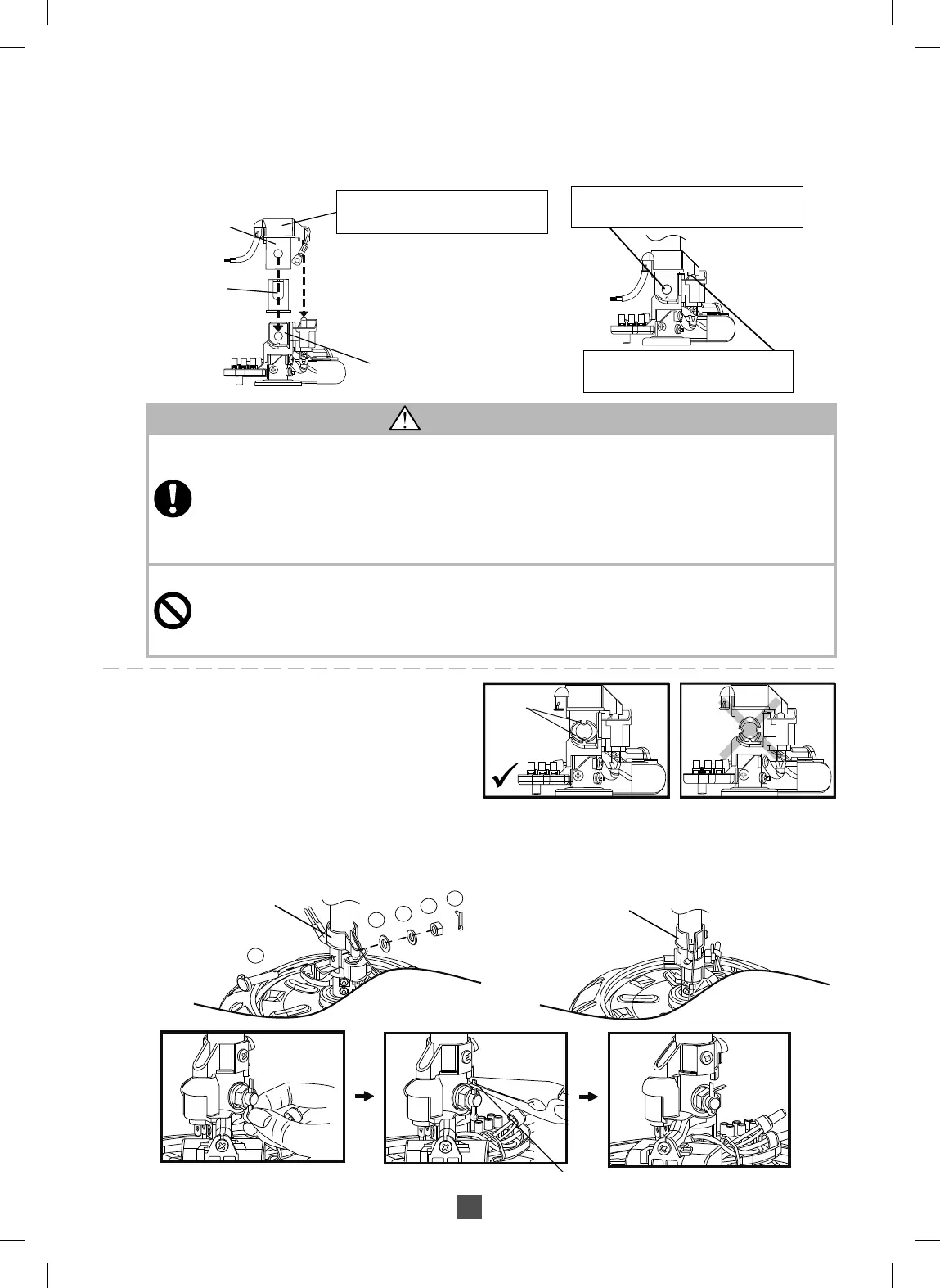

Safety Switch Lever /
保險開關杆
/
Cần Công Tắc An Toàn
Pipe /
導管
/
Ống trụ
Motor Shaft /
發動機轉動軸
/
Trục động cơ
Switch is pushed by Switch Lever.
開關被開關杆推壓。
Công tắc an toàn được cần công tắc đẩy lên.
Pipe hole and Motor Shaft hole are aligned.
導管孔和發動機轉動軸孔是較直的。
Lỗ ống trụ và lỗ trục động cơ thẳng hàng với nhau.
NOTE: Do not remove this Switch Lever.
注意：切勿拆除此開關杆。
LƯU Ý: Không được tháo cần công tắc này.
Cap /
蓋子
/
Nắp
Safety Switch Lever /
保險開關杆
/
Cần Công Tắc An Toàn
Cotter Pin is bent /
開口銷被折彎
/ Chốt hãm nêm được bẻ gập xuống
2
2
First, insert the Cap to the Motor Shaft. Then, fi x the Pipe to Motor Shaft as shown.
Ensure the Switch Lever press the Switch.
首先， 將蓋子插入發動機轉動軸。然後如圖所示將導管安裝至發動機轉動軸。
確定開關杆按壓開關。
Trước tiên, lắp nắp với trục động cơ. Sau đó, lắp ống trụ với trục động cơ như hình vẽ.
Đảm bảo cần công tắc đẩy công tắc.
CAUTION /
注意
/ CHÚ Ý
Do not remove the Switch Lever at Pipe.
Insert Pipe correctly to Motor Shaft.
Can cause product not operate if Switch has not been pressed down.
切勿拆除導管上的開關杆。
將導管正確地插入發動機轉動軸。
若沒壓下開關可導致產品無法操作。
Không được tháo cần công tắc ở ống trụ.
Lắp ống trụ đúng cách với trục động cơ.
Có thể khiến quạt không hoạt động nếu công tắc không được ấn xuống.
Do not press Switch with other object, except using the Switch Lever given.
Can cause fi re, explosion, short circuit and electrical shock.
除了使用原有的開關杆以外，切勿與其他東西同時推按開關。
這可導致火災、爆炸、短路及電擊。
Không được đẩy công tắc bằng các vật khác trừ việc sử dụng cần công tắc được cung cấp.
Có thể gây cháy, nổ, đoản mạch và giật điện.
3
3
Fix the Pipe and Motor Assembly with
a) Ellipse Bolt, b) P-R Washer, c) Spring Washer,
d) Hexa Nut and e) Cotter Pin. (All taken from Part Set)
The Slit position of the Bolt should be top and bottom.
Bend the Cotter Pin at last as shown.
使用以下物品組裝導管與發動機組件
a) 橢圓螺栓、b) P-R 墊圈、c) 彈簧墊圈、
d) 六角形螺帽 e) 開口銷 。（全部取自零件組）
螺栓的縫隙必須位於頂部及底部。
最後所示折彎開口銷。
Lắp ống trụ và bộ động cơ bằng
a) Bu-lông hình elip, b) Vòng đệm P-R, c) Vòng đệm lò xo,
d) Đai ốc lục giác và e) Chốt hãm nêm. (Tất cả được lấy từ
bộ ốc vít) Rãnh của bu-lông nằm ở trên và dưới.
Cuối cùng bẻ gập chốt hãm nêm xuống như hình vẽ.
Slit /
縫隙
/
Rãnh
