8
Wiring should be firmly connected without any loose.
Connection example. (Fig.6)
■ It is required to use terminal (not supply)
that complies IEC 60998.
■ Make sure all connections are fastened firmly
after wiring is finished.
Blue(N)
Brown(L)
Live(L)
Neutral(N)
Power supply
cord
Earth
Terminal
(not supply)
Power
supply
Fan body
■ Power cord should reserve more than 400 mm,
otherwise main body is hard to disassembly when
maintenance.
■ When the fan body is pushed into the wooden
frame, be careful not to pinch the power cord.
Power cord of
the fan body
Green/Yellow
(Earth)
Lead wire from
power source
Power cord
Fan body

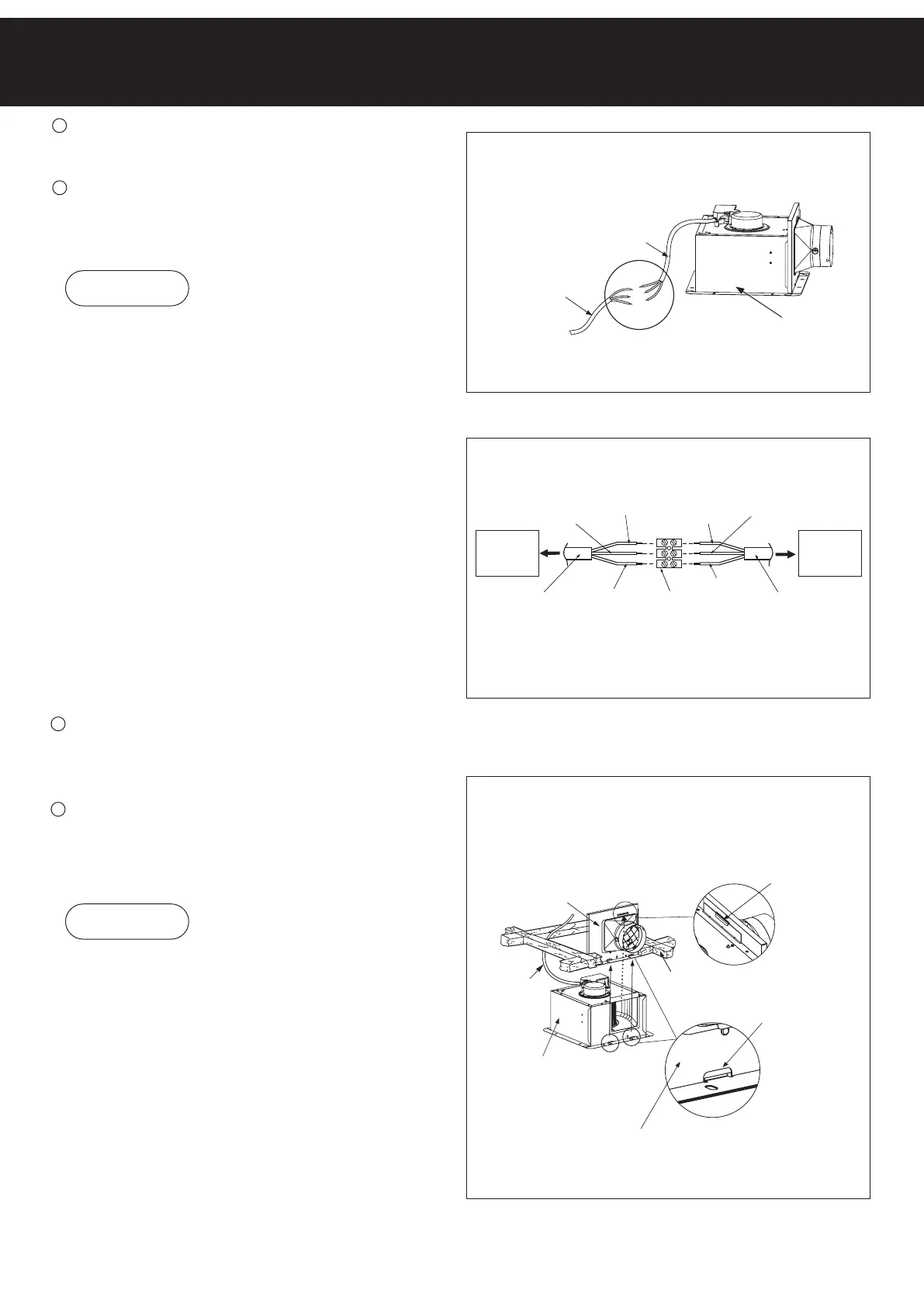

HOW TO INSTALL
4Connect the power cord (included earth) of fan body
to lead wire in accordance with the wiring diagram.
(Fig.5)
5 Make the power cord pass through the wooden
frame, push the fan body into wooden frame,
to fix the fan body and adaptor assembly. (Fig.7)
Notice
Wooden frame
Adaptor assembly
Check whether
it inserts firmly
Fan body
Adaptor assembly
Check whether the hook is secure
Power cord
CARA MEMASANG
4 Sambungkan kabel daya (termasuk kabel arde)
dari badan kipas ke kabel utama sesuai dengan
diagram Instalasi listrik. (Gb. 5)
Perhatian
Notice
Perhatian
Perkabelan harus disambungkan hingga kuat.
Contoh sambungan. (Gb. 6)
Gunakan terminal (tidak disediakan)
yang sesuai dengan IEC 60998.
Pastikan semua sambungan dikencangkan
hingga kuat setelah kabel selesai dipasang.
5 Pastikan kabel daya melewati rangka kayu,
dorong badan kipas ke dalam rangka kayu untuk
memasang badan kipas dan rangkaian adaptor.
(Gb. 7)
Kabel daya harus tersisa lebih dari 400 mm.
Jika tidak, badan utama akan sulit dibongkar
ketika perawatan alat akan dilakukan
Ketika mendorong badan kipas ke dalam rangka
kayu, berhati-hatilah agar kabel daya tidak terjepit.
Kabel daya
Kabel daya
Badan kipas
Kabel utama dari
jaringan listrik
Biru(N)
Cokelat(L)
Fase(L)
Netral(N)
Kabel daya
dari badan
kipas
Hijau/Kuning
(Kabel arde)
Badan
kipas
Catu daya
Kabel catu daya
Terminal
(tidak disediakan)
Badan kipas
Rangkaian adaptor
Rangkaian adaptor
Rangka kayu
Periksa apakah pengait sudah kuat
Periksa apakah
sudah masuk
dengan kuat
Fig.5 /
Gb.5
Fig.6 /
Gb.6
Fig.7 /
Gb.7
Kabel
arde
