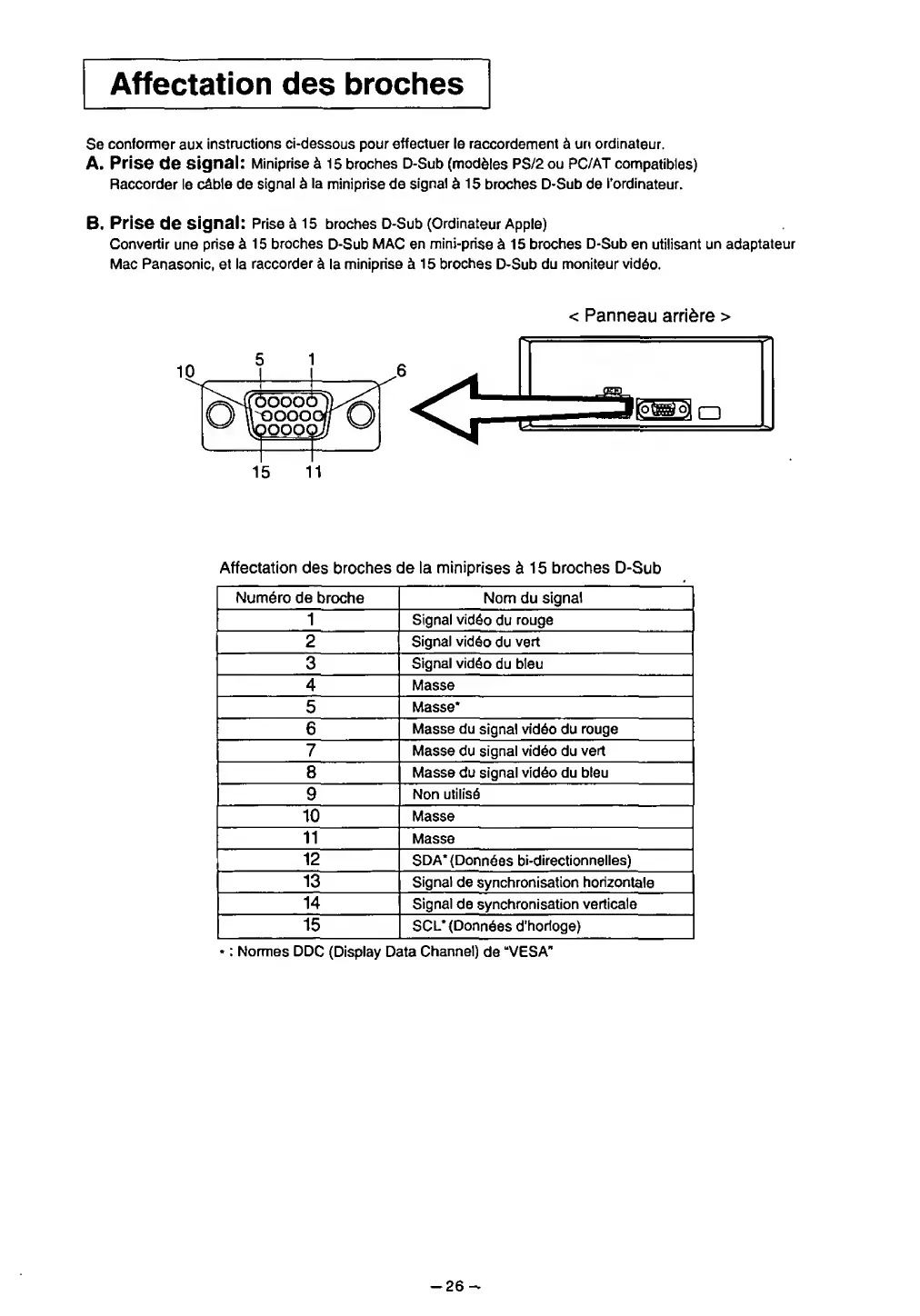

Affectation
des
broches
Se
contemner
aux
instructions
ci-dessous pour effectuer le
raccordement a
un
ordinateur.
A.
Prise
de
Signal: Miniprise a
15
broches D-Sub
(modeles PS/2
ou PC/AT
compatibles)
Raccorder
le
cable de
signal
a
la
miniprise de
signal
a
15
broches D-Sub de
I'ordinateur.
B.
Prise
de
Signal: Prise a
15
broches D-Sub
(Ordinateur
Apple)
Convertir
une prise a
15
broches
D-Sub
MAC
en
mini-prise
a 15
broches
D-Sub
en utilisant
un adaptateur
Mac
Panasonic, et
la
raccorder
a
la
miniprise a 15 broches
D-Sub
du moniteur video.
< Panneau
arriere
>
15
11
Affectation des broches de la miniprises
a
1 5
broches
D-Sub
Numero de
broche Norn du
signal
1
Signal video
du
rouge
2
Signal video
du
vert
3
Signal video
du bleu
4
Masse
5
Masse*
6
Masse du
signal video du
rouge
7
Masse du signal vid6o du
vert
8
Masse du signal video du bleu
9
Non utilise
10
Masse
11 Masse
12
SDA*(Donnees
bi-directionnelles)
13
Signal
de synchronisation
horizontale
14 Signal de synchronisation verticale
15 SCL*{Donnees d'horloge)
•
:
Normes DDC
(Display Data
Channel)
de "VESA"
-26-
