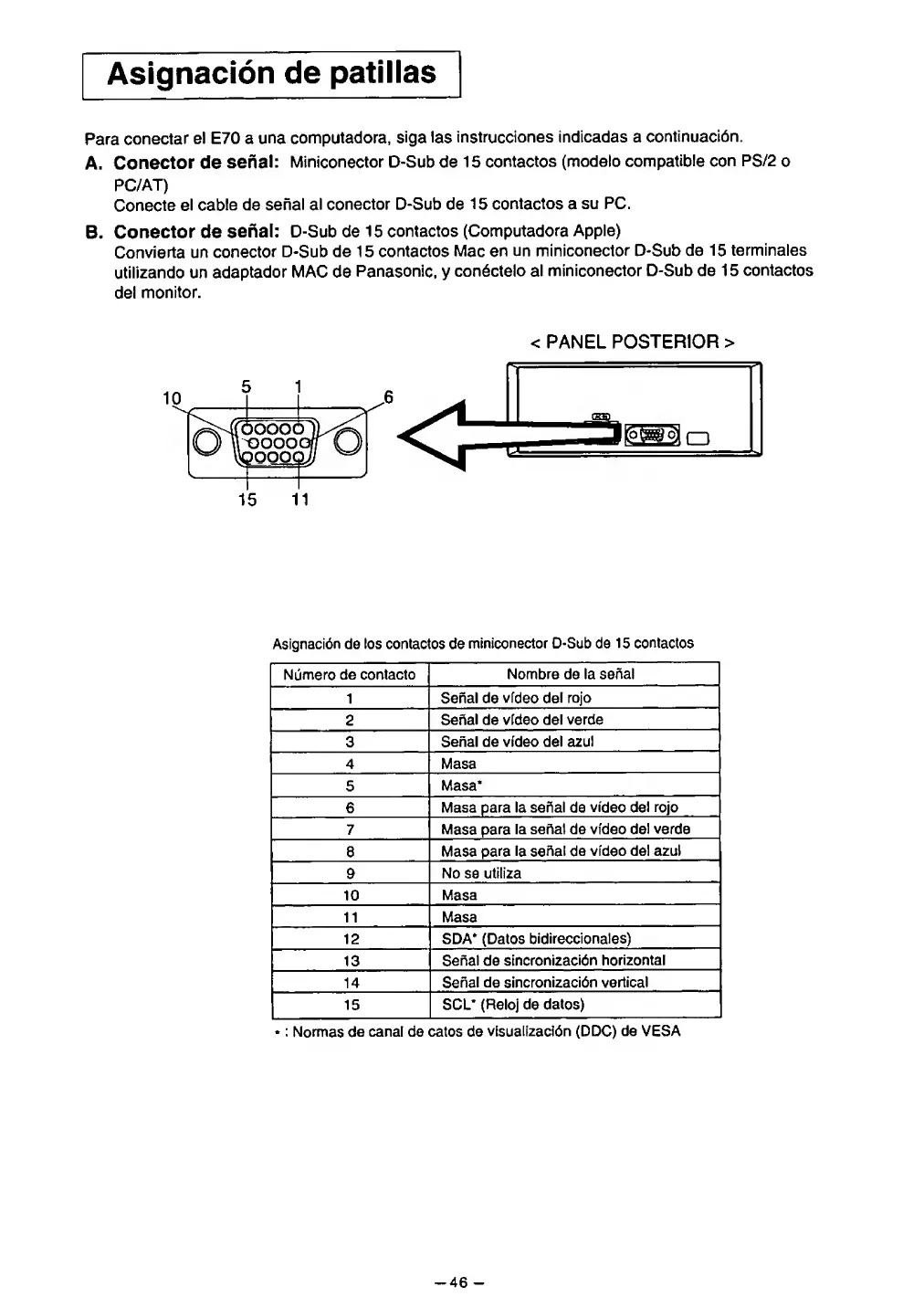

Asignacion de
patillas
Para
conectar
el E70 a
una
computadora,
siga las
instrucciones indicadas a
continuacibn.
A.
Conector de
serial:
Miniconector D-Sub de 15
contactos
(modelo
compatible con PS/2
o
PC/AT)
Conecte
el cable
de
serial al
conector D-Sub de
15 contactos
a
su PC.
B.
Conector de
serial: D-Sub de
15
contactos
(Computadora
Apple)
Convierta un
conector D-Sub
de 15 contactos
Mac en
un
miniconector
D-Sub de
15
terminales
utilizando un
adaptador
MAC de
Panasonic,
y
conectelo
al
miniconector D-Sub de 1
5
contactos
del
monitor.
<
PANEL
POSTERIOR
>
Asignacibn de los contactos de
miniconector D-Sub de 15
contactos
Numero
de contacto
Nombre de la
serial
1 Senal de
vfdeo del
rojo
2
Sehal de vfdeo
del verde
3
Serial de video del
azul
4 Masa
5
Masa*
6
Masa para la serial de
video del rojo
7
Masa para
la seftat de vfdeo
del verde
8
Masa
para la
sefial
de
vfdeo del azul
9
No se utiliza
10
Masa
11 Masa
12 SDA* (Datos
bidireccionales)
13
Serial de
stncronizacion
horizontal
14
Serial
de sincronizaci6n
vertical
15 SCL* (Reloj de
datos)
*
:
Normas de
canal de catos de
visualization
(DDC) de VESA
-46
-
