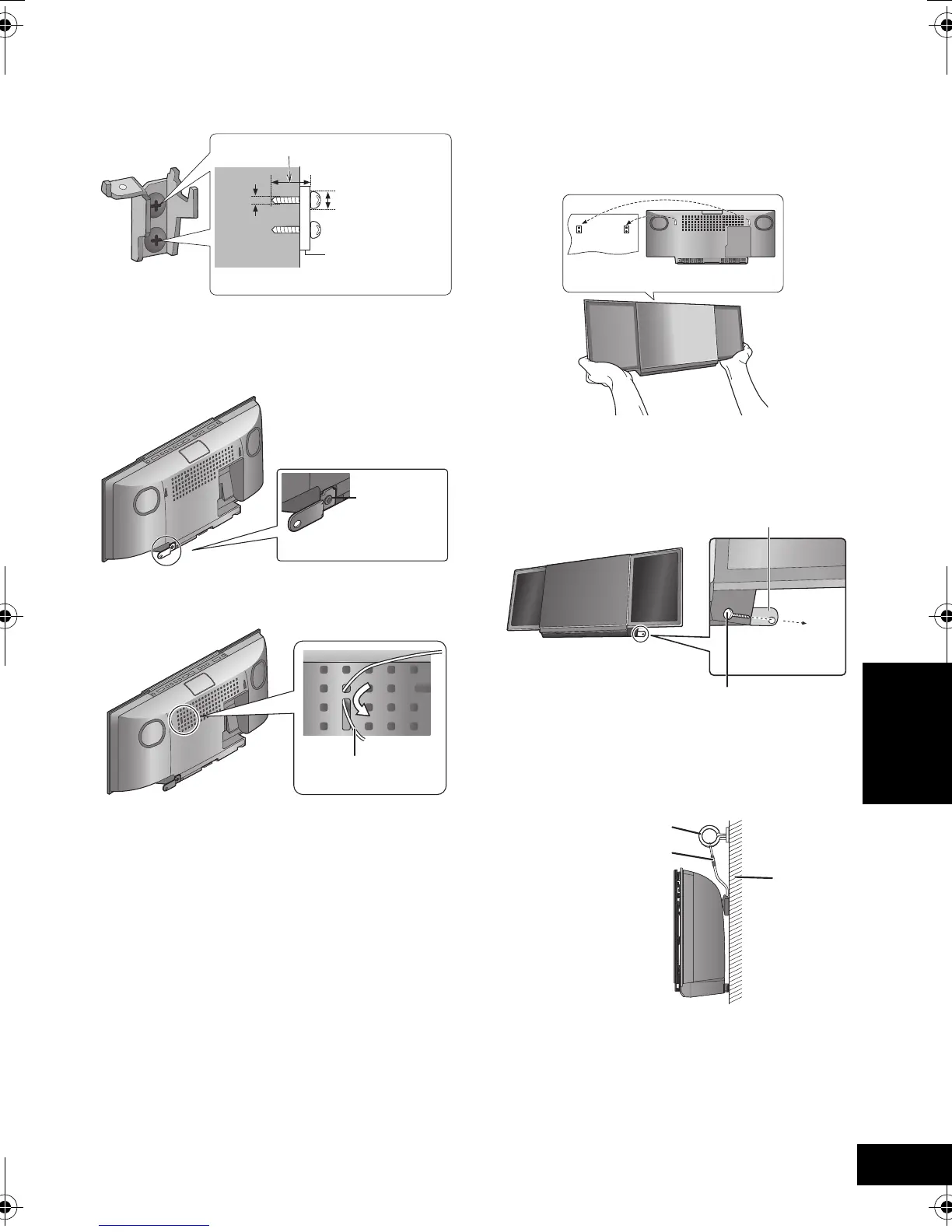

3 Monte los soportes en la pared con 2 tornillos
(no suministrado). (Ambos lados)
≥ Utilice un nivel de burbuja de aire para asegurar que
ambos soportes se encuentren nivelados.
4 Fije el soporte de seguridad a la unidad con el
tornillo (suministrado).
{. Ajuste el tornillo a un par de apriete: 50 N0cm a
70 N0cm.
5 Monte el cable de prevención de caídas
(no suministrado) a esta unidad.
6 Asegure con las manos la unidad dentro de los
soportes de montaje de la pared.
≥ Luego de colgar la unidad, retire sus manos
cuidadosamente para confirmar que la unidad se
encuentra asegurada a la pared.
7 Utilice el tornillo de soporte (no suministrado) para
asegurar el soporte a la pared.
≥ Consulte el paso 3 para conocer los requerimientos
antes de atornillar.
8 Monte el cable de prevención de caídas
(no suministrado) a la pared.
≥ Asegúrese de que el huelgo de la cuerda sea mínimo.
Al menos 30 mm
‰7,5 mm a
‰9,4 mm
‰4 mm
Soporte de
montaje en la
pared
≥ Conecte la antena y el cable de alimentación de CA a la
unidad antes de colgarla a la pared. (l 55)
Tornillo de soporte de seguridad
(no suministrado)
Soporte de seguridad
Asegurado a la
pared
Cable (no suministrado)
Armella roscada
(no suministrado)
Pared
