Guía de inicio
rápido
Conexión básica (
TV + Grabadora DVD ó Videograbadora
)
(
Antena + TV
)
Para conectar la terminal de la antena y la grabadora DVD ó videograbadora
ANT OUTANT IN
ANTENNA
Cable In
Y
P R
PB
R
L
AUDIO
R
L
AUDIO
VIDEO
HDMI 1 HDMI 2
COMPONENT IN VIDEO IN 1
AUDIO IN
PC
DIGITAL
AUDIO OUT
AUDIO IN
PC
DIGITAL
AUDIO OUT
A
B
C

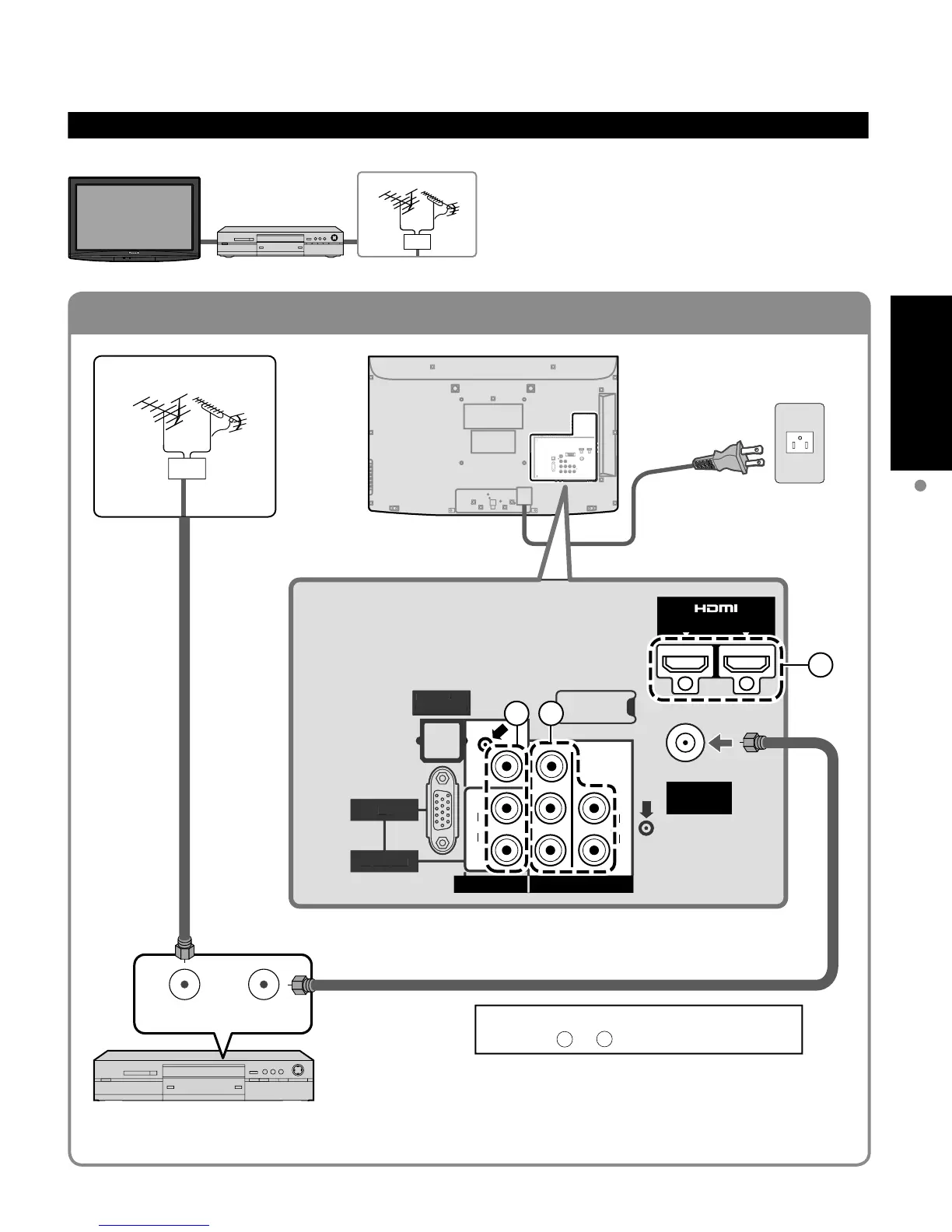

Ejemplo 2
Conexión de una grabadora DVD (videograbadora) (Para grabar/reproducir)
Grabadora DVD
Si la fuente tiene una señal de resolución más alta
(480p/720p/1080i), la conexión se puede hacer
usando un cable de vídeo componente o de HDMI.
Videograbadora
La conexión se puede hacer utilizando un cable RF
ó video compuesto/S Vídeo. (pág. 13)
Antena de VHF/UHF
TV
Equipo de AV
(ej. Grabadora DVD
ó Videograbadora)
Parte posterior
de la unidad
Cable de
alimentación de CA
110-127 V CA
60 Hz
Antena de VHF/UHF
Equipo de AV
(ej. Grabadora DVD ó Videograbadora)
(con sintonizador de televisión)
Conexión del televisor y el equipo AV
Consulte
A
-
C
en la pág. 13
