Panasonic TC-P50V10

92

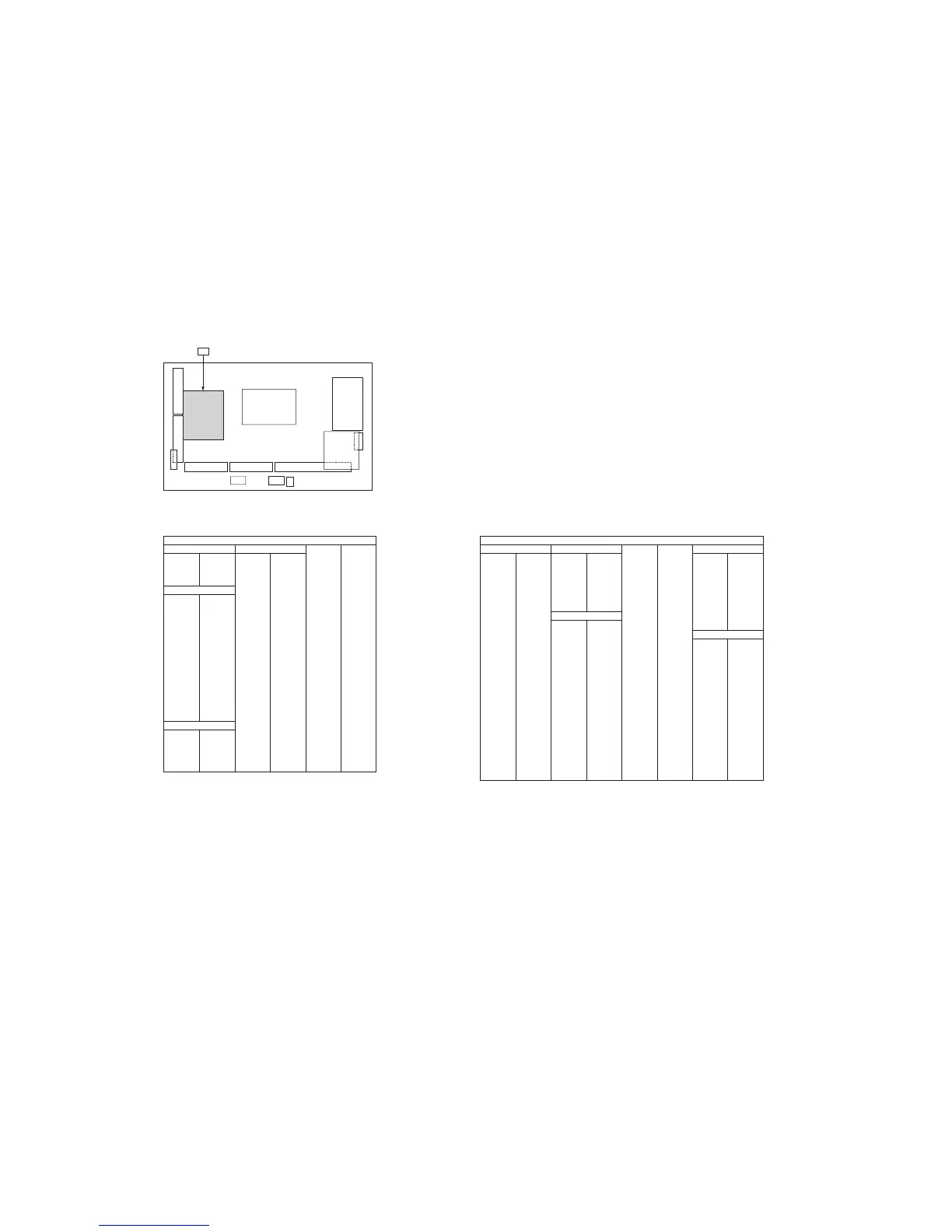

Parts Location
SC-BOARD (FOIL SIDE)
IC16784 G-3
IC16786 G-2
IC16788 G-3
IC16791 H-2
Q16401 D-4
Q16402 C-4
Q16403 C-4
Q16421 E-3
Q16422 E-3
Q16423 E-3
Q16441 D-2
Q16442 D-2
Q16443 C-2
Q16451 E-2
Q16452 E-2
Q16601 F-4
Q16621 D-5
Q16622 D-5
Q16623 C-5
Q16660 F-5
Q16661 F-5
IC
TRANSISTOR
TP1 B-3
TP2 B-2
TP4 B-3
TP5 B-3
TP6 H-2
TP7 H-2
TP8 H-1
TP9 H-1
TP10 H-1
TP11 H-1
TP14 H-1
TP15 G-1
TP16 G-1
TP17 G-1
TP18 G-1
TP19 G-1
TP20 G-1
TP21 G-1
TP22 G-1
TP23 G-1
TP24 G-1
TP25 H-1
TP26 H-1
TP28 F-6
TP29 H-5
TP30 H-2
TP31 H-5
TP32 H-5
TP33 H-2
TP34 G-5
TP35 F-6
TP36 G-1
TP37 G-1
TP38 G-1
TP39 H-1
TP40 G-2
TEST POINT
VOLUME
Parts Location
SC-BOARD (COMPONENT SIDE)
IC16464 F-3
IC16465 F-3
IC16471 E-4
IC16490 B-5
IC16491 B-5
IC16501 F-3
IC16521 E-3
IC16561 C-1
IC16562 D-1
IC16563 B-1
IC16564 B-6
IC16581 F-1
IC16661 E-5
IC16691 D-4
IC16692 D-5
IC16724 E-5
IC16725 E-5
IC16771 F-3
IC16773 C-5
IC16784 C-3
IC16786 C-2
IC16787 C-2
IC16788 C-4
IC16789 B-3
IC16791 B-2
IC16792 B-5
IC16793 B-5
IC16801 B-5
IC16920 B-5
IC
PC16461 F-3
PC16480 E-4
PC16601 B-4
PC16603 B-4
PC16684 B-4
PC16685 F-4
PC16722 C-2
PC16723 C-2
PC16896 C-3
Q16401 F-4
Q16402 G-4
Q16403 G-4
Q16421 D-3
Q16422 E-3
Q16423 E-3
Q16441 F-1
Q16442 F-1
Q16443 G-1
Q16451 E-1
Q16452 E-1
Q16471 F-5
Q16490 B-4
Q16501 G-3
Q16502 G-3
Q16521 E-3
Q16522 E-3
Q16531 G-3
Q16551 D-3
Q16601 D-4
Q16602 C-5
Q16603 C-4
Q16604 C-4
Q16606 D-5
Q16607 C-4
Q16608 C-5
PHOTO COUPLER
TRANSISTOR
TP3 D-1
TP46 C-1
TP66 B-4
TP68 B-4
TP82 B-1
TPSC1 F-6
TPSOS6 B-1
TPSOS7 B-1
TPVAD B-3
TPVSCN B-3
TPVSET B-4
TPVSUS C-3
TEST POINT
VR16600 C-3
VR16601 C-5
VR16841 C-2
VOLUME
TP41 F-5
TP42 F-5
TP43 F-5
TP44 F-5
TP45 F-6
TP51 G-6
TP52 G-1
TP59 G-6
TP60 G-6
TP61 H-6
TP62 G-6
TP63 G-6
TP64 G-4
TP65 H-4
TP67 H-4
TP70 G-1
TP78 G-6
TP79 G-6
TP80 G-6
TP81 G-6
TP83 H-5
TP84 H-5
TP88 H-1
TP89 H-1
TP90 C-2
TP91 C-2
TP92 F-2
TP93 F-2
TP94 D-3
TP95 E-1
TP96 C-5
TP97 H-1
TP98 G-1
TP101 H-5
TP102 H-5
TP103 B-5
TP104 D-4
VR16600 G-3
VR16601 G-5
VR16841 G-2
Q16621 F-5
Q16622 F-5
Q16623 F-5
Q16624 C-4
Q16645 E-4
Q16646 E-4
Q16647 E-4
Q16649 E-5
Q16660 D-5
Q16661 D-5
Q16662 C-5
Q16663 C-5
Q16667 B-4
Q16668 D-5
Q16670 E-4
Q16671 E-5
Q16675 E-4
Q16676 E-5
Q16677 C-5
Q16678 C-5
Q16701 B-5
Q16702 B-5
Q16743 B-6
Q16762 F-5
Q16801 B-5
Q16810 B-5
Q16815 C-2
Q16816 C-3
Q16817 C-2
Q16818 C-5
Q16874 C-3
Q16875 B-3
Q16876 G-1
Q16882 C-4
Q16884 B-4
Q16920 B-5
SC
