Panasonic TY-FB10HMD - Page 4

PC IN
SLOT1
SLOT2
SLOT3
SLOT3
HDMI
AV OUT
HDMI
AV OUT
13
24
19
18
日本語
4

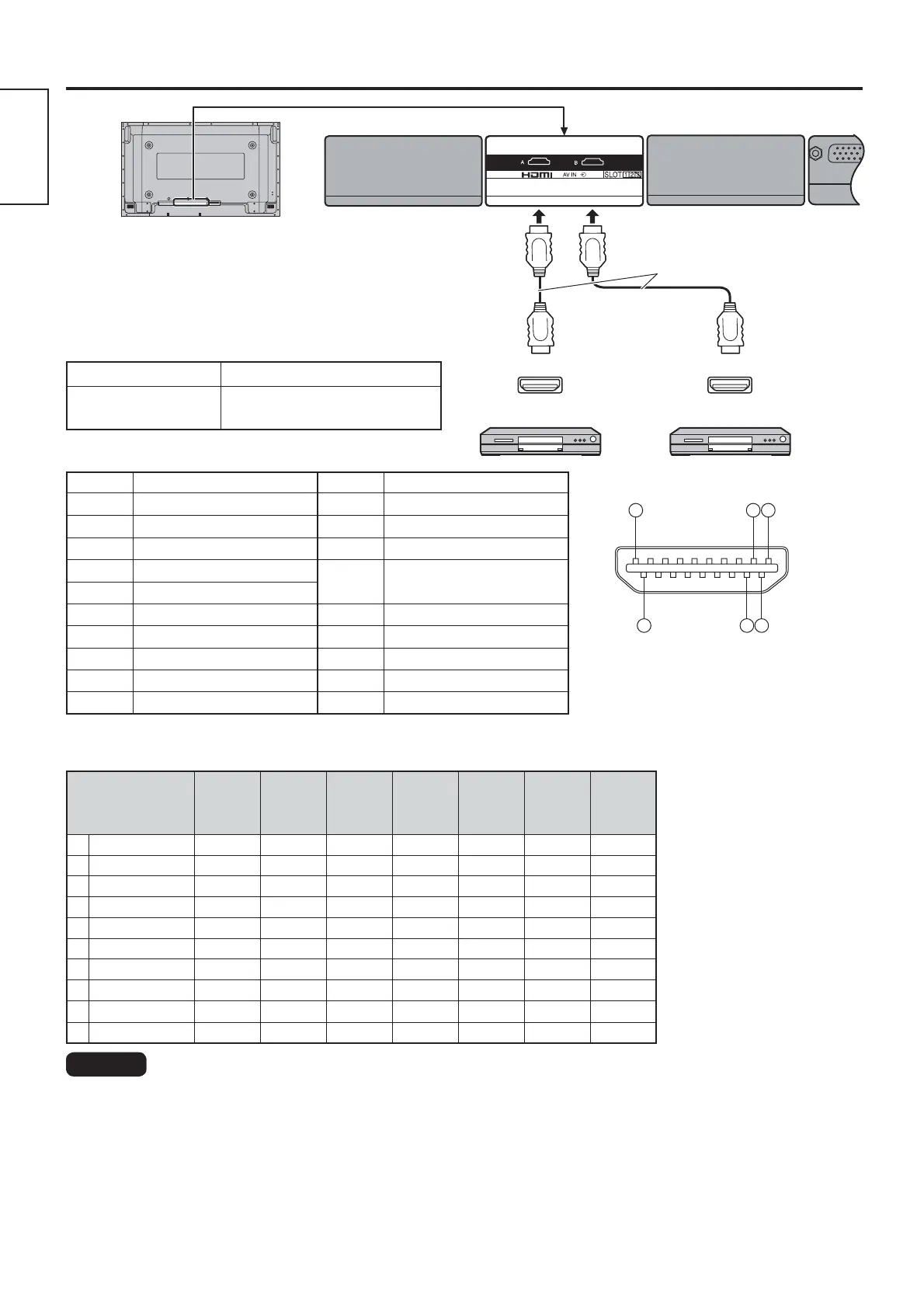

接続
ディスプレイ本体後面
〈本機で対応する信号一覧〉
映像信号
お知らせ
・ 本ボードは 2 入力のため、INPUT1A,INPUT1B のようにA,B を付加した OnScreenDisplay表記になります。
・リモコンの DIRECTINPUT ボタンを押すと、A,B が交互に切り替わります。
例：INPUT1A→INPUT1B→INPUT1A･･･(本ボードをスロット1に装着し、INPUT1ボタンを押した場合)
・リモコンの INPUTボタンを押すと、A,B を含め、ファンクションボードが装着されている入力と PC 入力が順
番に切り替わります。（ただし、本ボード装着スロットのみ、入力表示の時間が他より長くなります。）
例：INPUT1→INPUT2A→INPUT2B→INPUT3→PC→INPUT1 ･･･
( 本ボードをスロット 2 に装着し、INPUT ボタンを押した場合 )
・Inputlabel を付けた場合、選択した LABEL の語尾に A,Bが付きます。
例：DVD2B( 本ボードをスロット 2 に装着し、LABEL を DVD に変更した場合の B 入力端子側の表示 )
・A、B 入力の2 画面表示はできません。
信号フォーマット fV(Hz) fH(kHz)
ドット
クロック
(MHz)
アクティブ
ピクセル数
総 ピクセル
数
アクティブ
ライン数
総ライン数
1 VGA60 59.94 31.47 25.18 640 800 480 525
2 525/60p 59.94 31.47 27.00 720 858 480 525
3 625/50p 50.00 31.25 27.00 720 864 576 625
4 750/60p 60.00 45.00 74.25 1280 1650 720 750
5 750/50p 50.00 37.50 74.25 1280 1980 720 750
6 1125/60i 60.00 33.75 74.25 1920 2200 1080 1125
7 1125/50i 50.00 28.13 74.25 1920 2640 1080 1125
8
1125/60p
※
60.00 67.50 148.50 1920 2200 1080 1125
9
1125/50p
※
50.00 56.26 148.50 1920 2640 1080 1125
10
1125/24p
※
24.00 27.00 74.25 1920 2750 1080 1125
HDMI ケーブル（別売）
例）DVD プレーヤー
（別売）
〈ピン配列と信号名〉
ピンNo. 信号 ピンNo 信号
ヂ
T.M.D.Sデータ2＋
ヌ
T.M.D.Sクロックシールド
ッ
T.M.D.Sデータ2シールド
ネ
T.M.D.Sクロック−
ツ
T.M.D.Sデータ2−
ノ
CEC
ヅ
T.M.D.Sデータ1＋
ハ
予備
テ
T.M.D.Sデータ1シールド (接続なし)
デ
T.M.D.Sデータ1−
バ
SCL
ト
T.M.D.Sデータ0＋
パ
SDA
ド
T.M.D.Sデータ0シールド
ヒ
DDC/CECグラウンド
ナ
T.M.D.Sデータ0−
ビ
+5V電源
ニ
T.M.D.Sクロック＋
ピ
ホットプラグ検出
※PF10 シリーズからの
対応です。
音声信号
リニア PCM:
48/44.1/32kHz
例）DVD レコーダー
（別売）
2 スロットモデル Slot1,Slot2
3 スロットモデル
Slot1,Slot2
（Slot3 は装着できません）
本端子ボードの装着できるディスプレイ本体のスロット番号
