4.
Position lights and run wire
4
.
Installation des lumières et déroulement du câble.
• The wire should run from the controller to each light without
being cut. Do not run the wire within 10 feet (3,05m) of a pool, spa
or fountain.
• Loose wire should be tied up and kept clear of walking paths and
away from children or animals.
*Illustration of fixture is for example only.
IMPORTANT: When making the connections, make sure to properly align
the male and the female connectors (please see alignment pin shown with
arrows). Failure to do so will damage the unit.
4.1 Connect the transformer, controller, extension wire and all light
fixtures end-to-end making one long wire connection. This is the
distance available when positioning your lights.
4.2 Position the light fixtures making sure that they will reach the
controller. Most common light placements are on step risers to
illuminate railings or walls.
4.3 Once in their proper position drill out holes using the included 1”
drill bit.
IMPORTANT NOTE: Please make sure that you have properly
calculated your distances and are confident of the positioning
of the deck lights before drilling holes into your deck.
4.4 Disconnect the lights from each other and insert each fixture
into its corresponding hole by feeding the two (2) wires
first then pressing the fixture firmly into the hole so that it
fits tightly against the deck surface. Repeat this step for
all six (6) lights.
4.5 Connect the male end of the extension wire to the connection of the
controller and the female end to the first light fixture. Repeat for
each fixtures.
• Le câble doit être déroulé du boîtier de contrôle à chaque
lumière sans être coupé. Garder un espacement d’un minimum de
10 pieds (3,05m) de distance d’une piscine, d’un spa ou d’une fontaine
d’eau.
• Garder le câble serré afin d’éviter les accidents sur les chemins ou aux
alentours de l’installation. L’emplacement doit être sans danger pour les
enfants et animaux.
*Illustration des lumières à titre d’exemple seulement.
IMPORTANT : Lors du branchement, veillez à aligner correctement les
connecteurs mâles et femelles (Voir la coche d’alignement démontrée par les
flèches). Ne pas le faire pourrait endommager l’appareil.
4.1 Attacher le bloc d’alimentation, la rallonge, le boîtier de contrôle et
l’ensemble des lumières les unes à la suite des autres, pour former
qu’une seule ligne de connexion. Vous aurez ainsi cette distance
disponible pour le positionnement final.
4.2 Positionner les lumières et soyez certain que le câble atteint le boîtier de
contrôle. Habituellement l’emplacement des lumières est situé sur la
contre marche afin d’illuminer les marches de patio ou aux pourtours du
patio pour délimiter les bords et illuminer le chemin.
4.3 Une fois positionné, faire des trous en utilisant la mèche de perçage 1”
incluse dans l’ensemble.
NOTE IMPORTANTE: Soyez certain d’avoir bien calculé la distance entre
la position des lumières et d’être satisfait de leur emplacement avant de
perforer votre patio.
4.4 Débrancher les lumières les unes des autres et les insérer dans leurs
trous en passant les fils en premier. Presser fermement sur la lumière
pour qu’elle soit solidement fixée sur la surface du patio. Répéter cette
étape pour les six (6) lumières.
4.5 Branchez l’extrémité mâle de la rallonge à la connection du boîtier de
contrôle et l’extrémité femelle à la première lumière. Répétez l’opération
pour chacune des lumières.

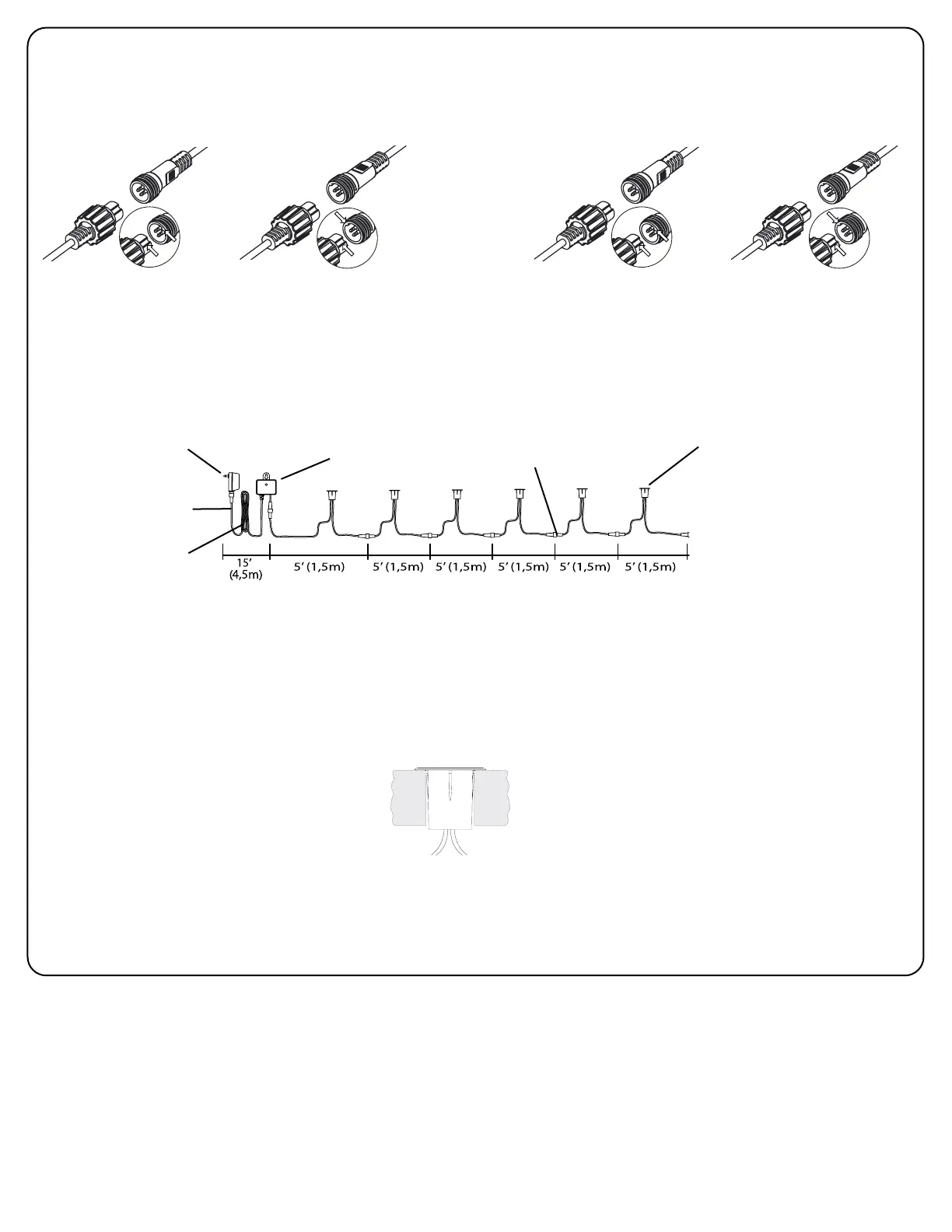

Transformer
Bloc d’alimentation
Controller box
Boîtier de contrôle
Controller input wire
Fil d’entrée du boîtier
de contrôle
Connector
Connecteur
Light fixture
Lumière
Extension wire
Rallonge
a a
r r
Male Mâle
Female Femelle
To Next Page
