INF-2 PART NUMBERS
INF-2 Parts / Pièces / Teile / Partes
© 2020 Park Tool Co.
PARK TOOL® and the color BLUE are registered trademarks of Park Tool Co.
2/20
Ref. # Part # Description Qty.
1 1571.2 Body 1
2 1572.2 Coupler Plug 1
3 1573.2 Trigger 1
4 1574-2 Handle Spacer 2
5 1575 Valve Poppet 1
6 1577 Bleed Valve Poppet 1
7 1579 Bleed Valve Body 1
8 1580 Bleed Valve Button 1
9 1581 Gauge Ring 1
10 1064.2 Pressure Gauge 1
11 1583 Retaining Ring 1
12 1584 Head Adaptor 1
13 1585.2 Presta Cap 1
14 1586 Presta Seal 1
15 15 87.2 Head 1
16 1588 Schrader Seal 1
17 1591.2 Schrader Cap 1
18 1017 Plunger Spring 1
19 1594 Skewer Spring 1
20 1578-2
Button Head Socket
Cap Screw
2
21 1595 O-Ring AS568-104 1
22 1628-2 O-Ring AS568-010 2
23 1624-2 O-Ring AS568-006 2
24 1593 Plain Washer 1
25 1592 O -Ring AS568 -110 1
26 1576-2 Metric O-Ring 2
27 1596 O-Ring 1
28 1581B Gauge Boot 1
29 1590A Shuttle Valve Assembly 1
30 1595K Trigger Seal Kit
31 1587.2 A Head Assembly
32 1586K Head Seal Kit
33 1575A Valve Poppet Assembly
34 1584A Head Adaptor Assembly
INF-2 Manómetro de Presión para Compresoras
Diseñado para el uso diario en las
tiendas de bicicletas
Cabeza giratoria para válvula
Americana y Francesa permitiendo el
acceso fácil
Manómetro incorporado (0-160 psi,
0-11 bars)
Completamente reparable
Ensamble
Enrosque el acoplador (#2) en el cuerpo
(#1) del INF-2 y apriete (el sellador para
cuerda ya fue aplicado con anterioridad)
NOTA: El INF-2 permite el uso de cualquier
conexn de 38” de niple en caso de
que el adaptador proporcionado no sea
compatible con la manguera de aire que
esté utilizando.
Instrucciones
1. Gire la cabeza del INF-2 hasta que
encuentre el adaptador para válvula
Americana o Francesa, dependiendo
de cual necesite. Tiene una rotación de
360° para ambos tipos de válvula.
2. Presione hasta que la cabeza
esté completamente dentro de la
válvula Americana o Francesa. Si
es necesario, afloje o ajuste la tapa
lateral de Presta (n. ° 13) con una llave
hexagonal de 8 mm para lograr un
sellado adecuado en los vástagos de
Presta.
3. Presione el gatillo (#3) para inar.
4. Suelte el gatillo para leer el manómetro
(#10). El indicador no reejará la
presión real de las llantas mientras
las infla.
5. Si la presión es mayor a la deseada
presione el botón regulador (#8) hasta
que la presión deseada aparezca en el
manómetro.
6. Retire la cabeza del INF-2 de la válvula.
Cuidado y Mantenimiento
Consulte el canal de YouTube de Park
Tool para ver videos específicos sobre el
servicio del INF-2.
Utilice el INF-2 con cuidado. No lo deje caer
.
Mantenga el INF-2 alejado de los químicos
abrasivos para prevenir daños en los
empaques.
Si el compresor de aire de su taller no
tiene un separador / filtro de agua, drenar
regularmente el compresor mantendrá el
agua fuera del INF-2 para ayudar a que
funcione correctamente.
Agregar un par de gotas de herramienta
de aire al INF-2 a través del tapón del
acoplador ayudará a mantener el INF-2
lubricado. Los selladores de las llantas
pueden obstruir la cabeza del INF-2.
Si lo utiliza en una llanta con sellador,
inmediatamente presione y suelte el
gatillo varias veces para limpiar la cabeza.
Consulte el video de reemplazo del sello
del gatillo para el desmontaje, limpieza y
lubricación del conjunto del gatillo INF-2.
Para asegurar el uso sencillo y prevenir el
desgaste prematuro, debe mantener los
empaques de la válvula de la cabeza (#29)
y de la válvula del botón regulador (#5)
lubricados.
Para lubricar los empaques de la
cabeza:Desenrosque la tapa para la válvula
Americana (#17). Quite la válvula (#29).
Aplique grasa de silicón a los empaques
(#26) y reinstale en la cabeza. Enrosque
la tapa. *Consulte el video de reemplazo
del sello cabeza del para el desmontaje,
limpieza y lubricación del conjunto cabeza
del INF-2.
Para lubricar los empaques del
cuerpo:Desenrosque el cuerpo del bon
regulador (#7). Quite la rondana (#24),
el resorte (#18) y la válvula del botón
regulador (#5). Aplique grasa de silicón
a los empaques (#21, #23). Reinstale la
válvula del botón regulador, el resorte y la
rondana y enrosque el cuerpo del botón
regulador. *Consulte el video de reemplazo
del sello del gatillo para el desmontaje,
limpieza y lubricación del conjunto del
gatillo INF-2.

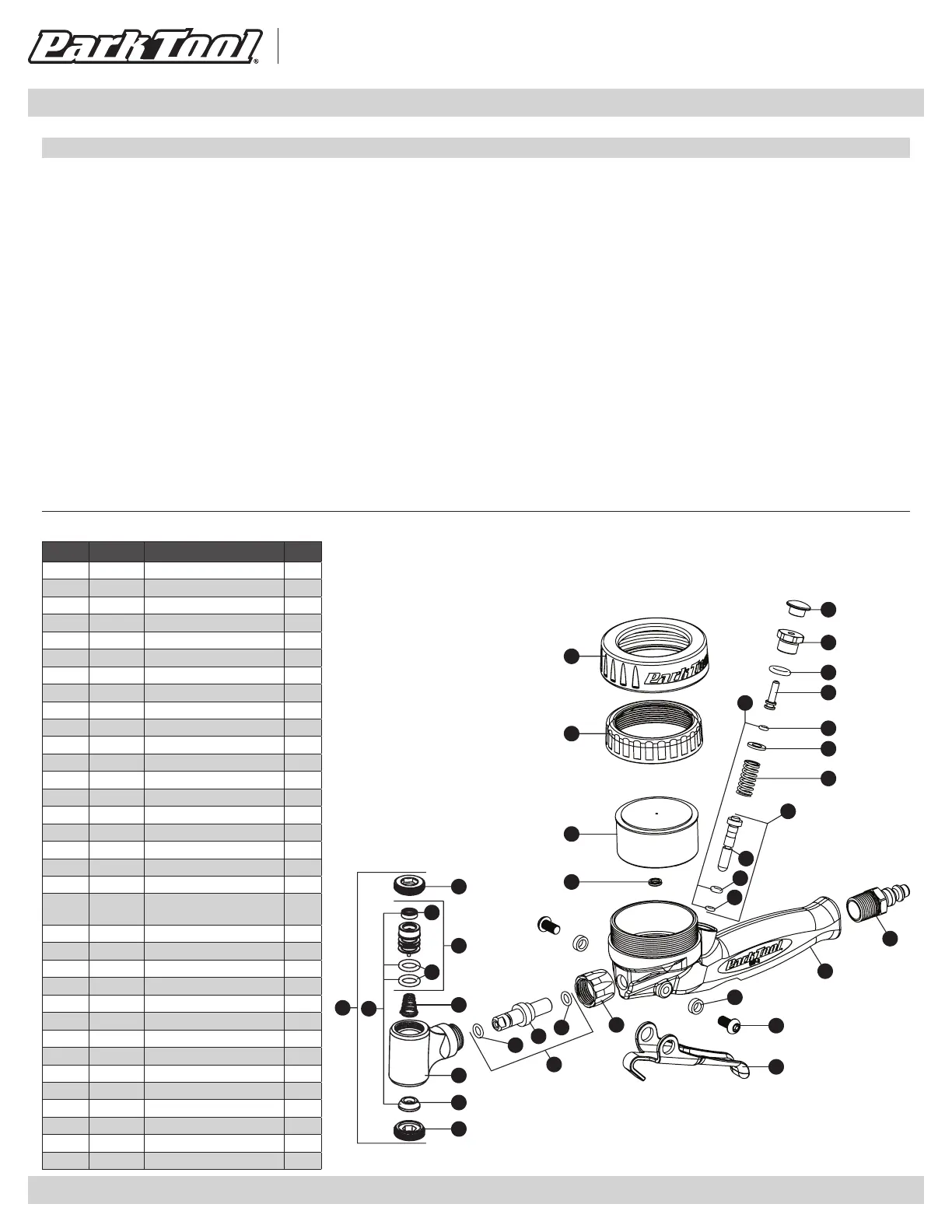

1
11
12
34
22
22
3
13
15
17
16
26
14
19
23
21
5
18
23
24
8
30
7
25
6
20
9
10
28
27
2
4
29
32
31
33
Common INF-2 Replacement Parts:
Trigger Seal Kit #1595K
Head Seal Kit #1586K
Complete Replacement Head #1587.2A
Head Valve Assembly #1590A
