19 PL
ObsługaObsługa

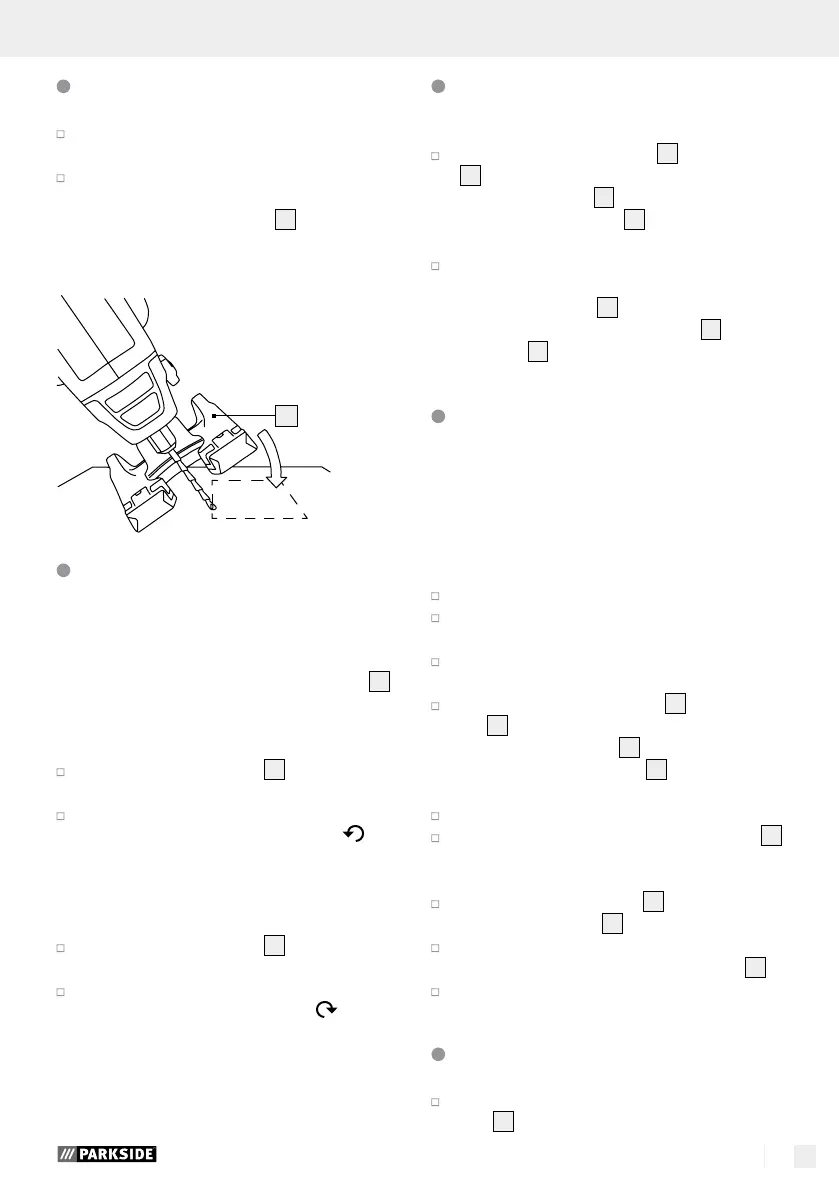

Wykonywanie cięcia wgłębneg o
Bit wprowadzić pod kątem 45° w obrabiany
przedmiot.
Powoli wyprostowywać bit pod kątem 90°, aby
rozpocząć cięcie.
Wskazówka: Płyta ślizgowa
7
musi zwięźle
przylegać do powierzchni materiału.
7
Obracanie uchwytem
(zobacz rys. F)
Wskazówka: Podczas obróbki nie należy obra-
cać uchwytu. Należy wyciągnąć wtyczkę z
gniazdka i upewnić się, że blokada wahadła
13
zaskoczyła.
Obracanie w poziomie
Nacisnąć blokadę obrotu
13
i przytrzymać ją
wciśniętą.
Przekręcać uchwyt tak długo w kierunku prze-
ciwnym do ruchu wskazówek zegara
z
pozycji pionowej do poziomej, aż zaskoczy
blokada obrotu.
Obracanie w pionie
Nacisnąć blokadę obrotu
13
i przytrzymać ją
wciśniętą.
Przekręcać uchwyt tak długo w kierunku zgod-
nym z ruchem wskazówek zegara
z pozycji
poziomej do pionowej, aż zaskoczy blokada
obrotu.
Stosowanie równoległego
prowadzenia (zobacz rys. G)
Odkręcić śruby skrzydełkowe
9
płyty ślizgowej
7
i wsunąć szynę prowadzącą przystawki do
cięcia po kole /linii
15
przez dwie wnęki na
spodzie płyty ślizgowej
7
, tak aby prowadze-
nie równoległe wskazywało do dołu.
Narzędzie ustawić w wybranej odległości do
krawędzi obrabianego przedmiotu. Dokręcić
śruby skrzydełkowe
9
, aby przymocować
przystawkę do cięcia po kole / linii
15
do płyty
ślizgowej
7
.
Wycinanie kół (zobacz rys. H)
Wskazówka: Otwór prowadzący jest wyzna-
czany zależnie od wybranego wyniku wewnątrz
lub na zewnątrz na brzegu koła wewnątrz dla
otworu - na zewnątrz dla krążka. Promień można
zamocować od ok. 5 do 16 cm.
Narysować koło na obrabianym przedmiocie.
Zaznaczyć środek koła i wywiercić w nim otwór
(cięcie wgłębne).
Wywiercić otwór prowadzący na brzegu koła
(cięcie wgłębne) (średnica 3 mm).
Odkręcić śruby skrzydełkowe
9
płyty ślizgo-
wej
7
i wsunąć szynę prowadzącą przystawki
do cięcia po kole / linii
15
przez dwie wnęki
na spodzie płyty ślizgowej
7
, tak aby czubek
centrujący wskazywał do dołu.
Wetknąć czubek centrujący w środek koła.
Odległość przystawki do cięcia po kole /linii
15
tak ustawić, aby bit zanurzył się w otworze
prowadzącym na brzegu koła.
Zablokować płytę ślizgową
7
przez dokręcenie
śrub skrzydełkowych
9
.
Włączyć narzędzie przez naciśnięcie i przy-
trzymanie WŁĄCZNIKA / WYŁĄCZNIKA
4
.
Narzędzie przesuwać powoli do przodu.
Odsysanie kurzu (zobacz rys. I)
Narzędzie wyposażone jest w króciec odsysa-
jący
6
do odprowadzania kurzu.
