PFBS 160 C3
■ 84
│
CZ
♦ Hřídel musí být mírně vysunutá, jinak ji nebude
možné upnout v upínacích kleštinách .
♦ Namontujte pružnou hřídel
na přístroj.
Přitom se vnitřní osa pružné hřídele musí nasadit
společně s upínací maticí do upínacích
kleštin
.
♦ Stiskněte aretační tlačítko vřetena
a podržte
ho stisknuté.
♦ Upínací matici
nyní utáhněte kombinovaným
klíčem .
Utáhněte nyní přesuvnou matici
14b
pružné
hřídele na přístroji ve směru hodinových
ručiček.
♦ Nyní nasaďte požadovaný díl příslušenství do
upínacích kleštin
, pružné hřídele.
♦ Pro aretaci vřetena stáhněte zpět aretaci
vřetena
na pružné hřídeli.
♦ Povolte kombinovaným klíčem
upínací
matici na pružné hřídeli. Nasaďte díl příslu-
šenství a opět utáhněte upínací matici .
Stativ pro multifunkční nástroj
♦ Našroubujte stativ do svěracího zařízení .
UPOZORNĚNÍ
► Podle zvoleného připevnění na vodorovnou
nebo svislou plochu můžete stativ
přišrou-
bovat do upínacího zařízení ve dvou různých
polohách.
♦ Přišroubujte upínací zařízení
na okraj pra-
covního stolu s tloušťkou maximálně 60 mm.
♦ Stativ
lze nastavovat do výšky. Povolte horní
trubku stativu otáčením doleva (–). Vytáhněte
trubku co nejvýše a zaaretujte ji opět otáčením
doprava (+).
♦ Držák
lze rovněž nastavovat do výšky;
otáčejte černým závitem doleva. Po nastavení
držáku na správnou výšku opět utáhněte závit
otáčením v opačném směru.
♦ Připevněte přístroj s kovovým držákem
na
držáku stativu . Tento držák lze otáčet
o 360°.

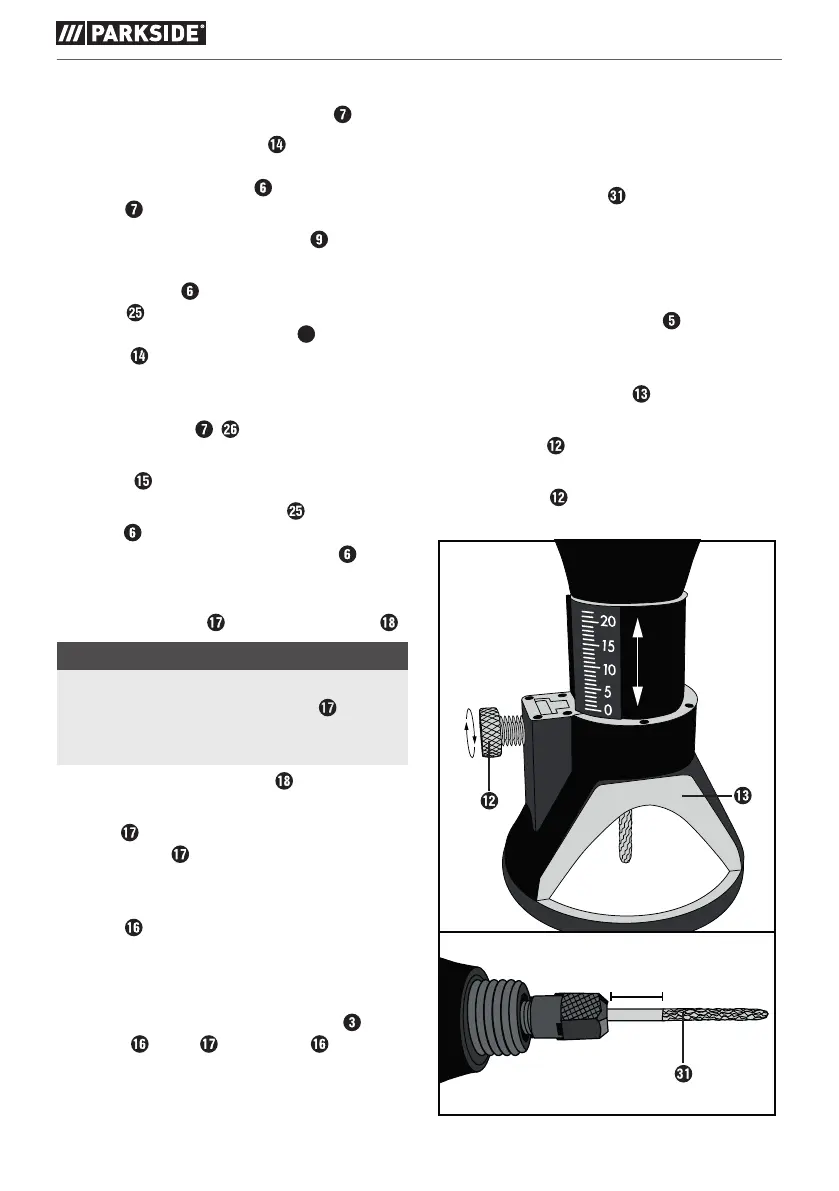

Držák frézky
Pomocí tohoto nástavce je přístroj vhodný obzvlášť
na vyřezávání speciálních tvarů (otvorů pro zásuvky
atd.).
♦ Nasaďte frézovací bit
, jak je popsáno v
kapitole „Nasazení/výměna nástroje/upínacích
kleštin“.
♦ Dbejte na to, aby dřík bitu vyčníval z upínacích
kleštin cca 16 mm.
♦ Odšroubujte přesuvnou matici
z přístroje
proti směru hodinových ručiček a uschovejte
si ji.
♦ Našroubujte držák frézky
na přístroj.
♦ K nastavení správné pracovní hloubky povolte
stavěcí šroub
a posuňte patku držáku frézky
na požadovaný rozměr.
♦ Stavěcí šroub
opět napevno utáhněte.
ca. 16 mm
