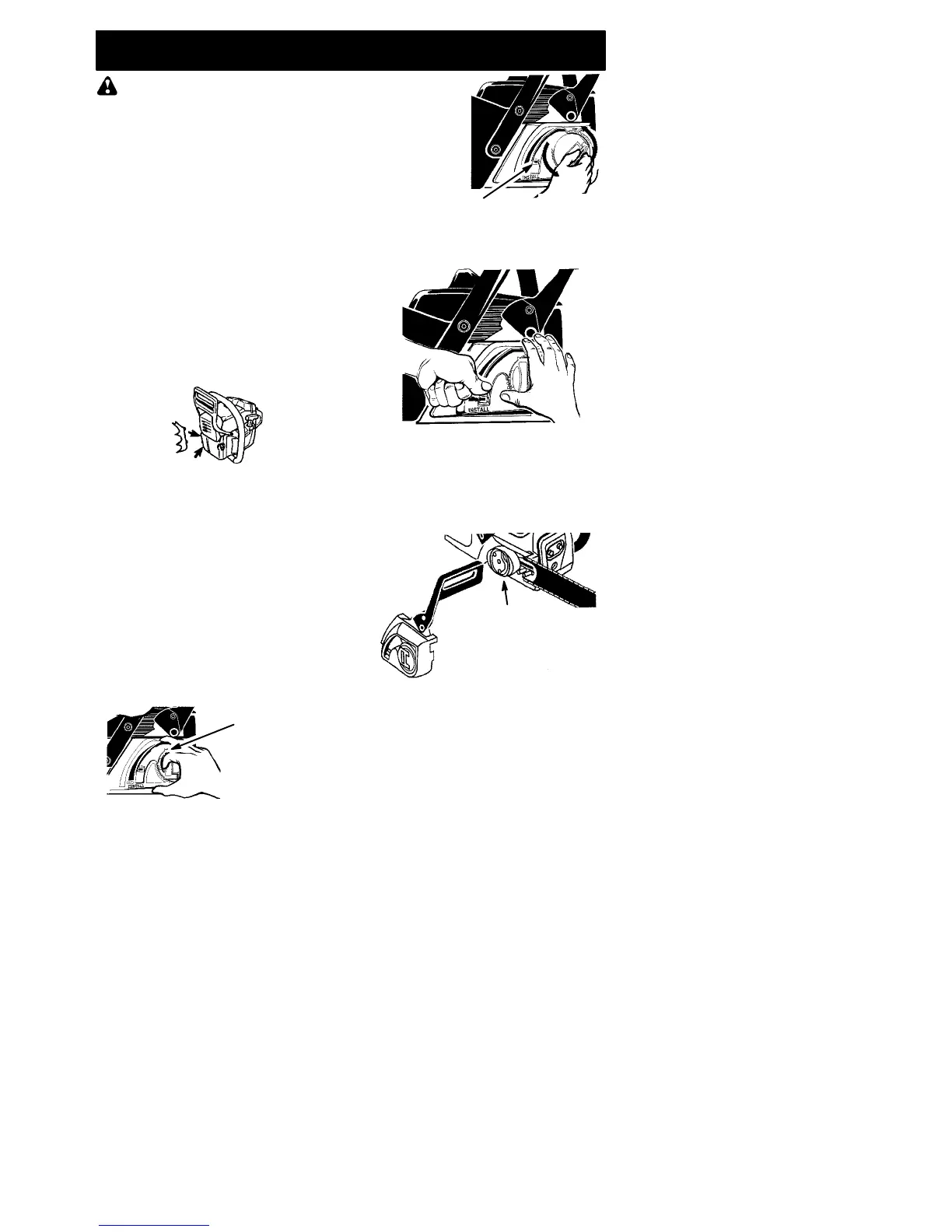

MONTAGE
VORSICHT!: Wenn die Kettensäge
bereits zusammengebaut ist, überprüfen Sie
alle Montageschritte der Reihe nach. Sie soll-
ten bei dieser Arbeit Schutzhandschuhe tra-
gen. Tragen Sie immer Schutzhandschuhe,
wenn Sie die Kette anfassen. Die Kette ist
scharf und kann Sie auch verletzen, wenn sie
si ch ni cht beweg t!
ANBRINGEN DER KRALLENANSCH-
LAG
Die Krallenanschlag dienen beim Fällen als
Drehpunkt.
1. Heben Sie den Griff des Einstellungs-
knopfes an und drehen Sie diesen im Ge-
genuhrzeigersinn, um die Kettenbremse
zu lösen.
2. Richten Sie die Pfeile aus, indem Sie den
Spannhebel nach unten in die Installierpo-
sition drücken (siehe Zeichnung). Nehmen
Sie die Kettenbremse von der Säge ab.
3. Befestigen Sie die Krallenanschlagen wie
in der Abbildung dargestellt mit den zwei
Schrauben.
SCHWERT UND KETTE MONTIE-
REN
(wenn nicht schon montiert)
1. Stellen Sie den EIN--/STOPP--Schalter auf
die STOPP--Position.
2. Stellen Sie sicher , dass die Kettenbremse
ausgeschaltet ist (siehe KETTEN-
BREMSE im Abschni tt GEBRAUCH).
WICHTIG: Bevor mit dem nächsten Schritt
fortgefahren wird, stellen Sie sicher , dass das
Gerät wie in der nachstehenden Zeichnung il-
lustriert auf einer flachen Oberfläche und in au-
frechter Position aufliegt. Die Kette läßt sich
nicht ordnungsgemäß spannen, wenn das
Gerät nicht in aufrechter Position aufliegt.
3. Heben Sie den Griff des Einstellungs-
knopfes an und drehen Sie diesen im Ge-
genuhrzeigersinn, um die Kettenbremse
zu lösen.
Griff des
Einstellungs-
knopfes
Spannhebel
LÖSEN
4. Richten Sie die Pfeile aus, indem Sie den
Spannhebel nach unten in die Installierpo-
sition drücken (siehe Zeichnung). Nehmen
Sie die Kettenbremse von der Säge ab.
SPANNHEBEL IN
INSTALLIERPOSITION
5. Entfernen Sie das Transportzwis-
chenstück aus Plastik (falls vorhanden)
6. Schieben Sie die Führungsschiene hint-
er dem Kupplungsgehäuse durch, bis
die Führungsschiene an das Kettenrad
des Kupplungsgehäuses anstößt.
Kupplungstrommel
Ketten-
bremse
7. Nehmen Sie die neue Kette sorgfältig
aus der Verpackung heraus. Bereiten
Sie die Kette zum Einsatz vor , indem Sie
die ordnungsgemäße Spannung
überprüfen. Die Kette kann an der Säge
leicht in falscher Richtung eingesetzt
werden, wenn die nachstehende Zeich-
nung nicht beachtet wird. OrientierenSie
sich an der Kettenzeichnung, um dieord-
nungsgemäße Richtung zu bestimmen.
