WARTUNG DES SCHWERTS
Sollte Ihre Säge seitwärts schneiden, durch
den Schnitt forciert werden müssen oder mit
ungenügend Schmiermittel betrieben wor-
den sein, ist ggf. eine Wartung des
Schwertes erforderlich. Ein verschlissenes
Schwert kann zu Beschädigung der Kette
führen und den Sägevorgang erschweren.
Vergewissern Sie sich nach jedem Ge-
brauch, dass der AN/STOP--Schalter auf
STOP geschaltet ist, und entfernen Sie alles
Sägemehl vom Führungsschwert und
Führungsloch.
Wartung des Führungsschwertes im Detail:
S AN/STOP--Schalter auf STOP schalten.
S Kettenbremsenmuttern und Kettenbremse
lösen und heraus nehmen. Schwert und
Kette von der Säge abnehmen.
S Öllöcher und Schwertnut nach jeweils 5
Arbeitsstunden säubern.
Öllöcher
Sägemehl und --späne
von der Führungssch-
wertnut entfernen
S Eine Gratbildung auf den Schwertstegen
ist ein normaler Verschleißprozess. Diese
Gratbildung mit einer Flachfeile entfernen.
S Sollte die Stegoberfläche uneben sein, fei-
len Sie sie mit einer Flachfeile, bis die Kan-
ten und Seiten wieder vierkantig sind.
Nut korrigierenVerschlissene Nut
Stegkanten
rechtwinklig feilen
Ersetzen Sie das Führungsschwert, wenn
die Nut abgenutzt ist, wenn das
Führungsschwert verbogen ist oder Bruch
aufweist, oder wenn übermäßiges Aufhei-
zen oderGratbildung der Stege vorliegt. Ver-
wenden Sie hierfür grundsätzlich nur das in
der Ersatzteilliste Ihrer Säge angegebe Mo-
dell.
ZÜNDKERZE
Die Zündkerze sollte jährlich ausgewechselt
werden, um besseren Motorstart und --leis-
tung zu gewährleisten. Der Zündzeitpunkt
kann nicht verändert werden.

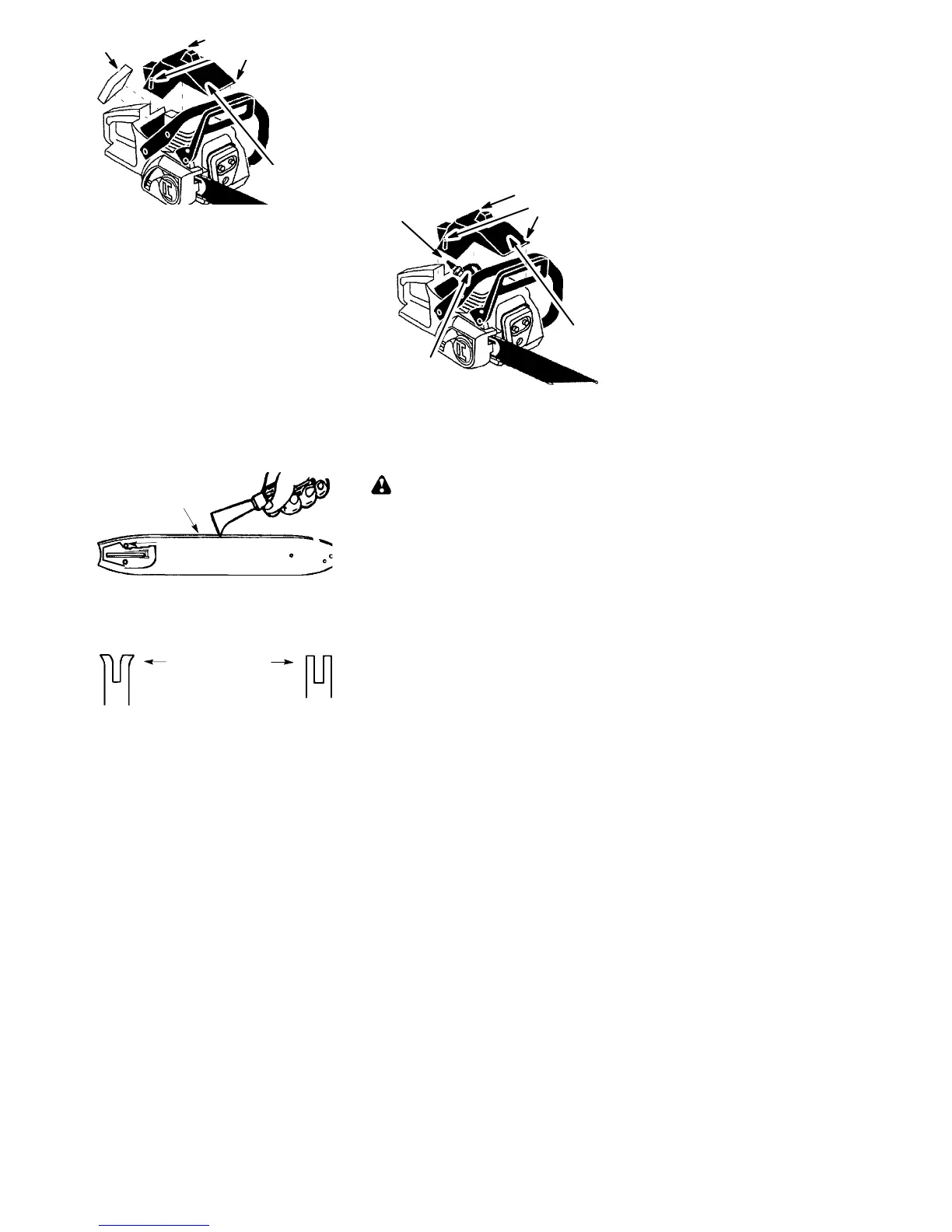

1. 3 Schrauben an der Zylinderabdeckung
lösen.
2. Zylinderabdeckung abnehmen.
3. Den Zündkerzenschuh herausziehen.
4. Entnehmen Sie die Zündkerze vom Zy-
linder, und entsorgen Sie sie.
5. V erwenden Sie Ersatzzündkerzen der
Marke Champion RCJ--7Y, und befesti-
gen Sie diese mit einem 3/4 Zoll Steck-
schlüssel. Der Elektrodenabstand sollte
auf 0,5 cm eingestellt werden.
6. Zündkerzenschuh wieder einsetzen.
7.. Zylinderabdeckung wieder mit 3 Schrau-
ben befestigen und diese fest anziehen.
Schrauben
f
ür
die Zylinderab-
deckung
Zündkerze
Zündker-
zenschuh
Zylinder--
abdeckung
SCHÄRFEN DER KETTE
Das Schärfen der Kette ist eine komplizierte
Aufgabe, für die Sie spezielles Werkzeug
benötigen. Lassen Sie die Kette immer von
einem Fachmann schärfen.
EINSTELLUNG DES VERGASERS
VORSICHT!: Die Kette wird sich bei
diesem Vorgang die meiste Zeit bewegen.
Schützen Sie sich durch Schutzkleidung
und befolgen Sie alle Sicherheitsanweisun-
gen. Nach der Justierung darf sich die Kette
nicht mehr im Stillstand bewegen.
Der V ergaser wurde im Werk genau einges-
tellt. Eine Justierung der Leerlaufgeschwindig-
keit kann unter folgenden Bedingungen erfor-
derlich werden:
S Der Motor geht bei losgelassenem Handga-
shebel nicht in den Leerlauf. Siehe LEER-
LA UF GES CHWI NDI GK EI T--T.
S Die Kette bewegt sich im Leerlauf. Siehe
LEERLAUFGESCHWINDIGKEIT--T.
Leerlaufgeschwindigkeit---T
Lassen Sie das Gerät im Leerlauf laufen.
Wenn sich die Kette dabei bewegt, ist die Leer-
laufgeschwindigkeit zu hoch. Wenn der Motor
stoppt, ist die Leerlaufgeschwindigkeit zu nie-
drig. Justieren Sie die Leerlaufgeschwindigkeit,
so dass sich die Kette nicht mehr dreht (Leer-
lauf zu hoch) bzw . der Motor stoppt sich auss-
chaltet (Leerlauf zu niedrig). Die Leerlaufjus-
tierungsschraube befindet sich über dem
Kraftstoffeinspritzer und ist mit “T” bezeichnet.
S Drehen Sie die Schraube für die Leerlauf-
geschwindigkeit (T) im Uhrzeigersinn, um
die Motorumdrehung zu erhöhen, falls der
Motor stoppt oder abstirbt.
S Drehen Sie die Schraube für die Leerlauf-
geschwindigkeit (T) entgegen den Uhrzeig-
ersinn, um die Motorumdrehung zu verrin-
gern, falls die Kette sich im Leerlauf dreht.
